Nguyên tắc hoạt động của bơm cánh khế
Nguyên tắc hoạt động của bơm cánh khế dựa trên nguyên tắc thể tích. Khi cánh bơm quay, chúng sẽ tạo ra một khoang chứa nhỏ hơn, nén chất lỏng và đẩy nó ra khỏi bơm.
Cụ thể, khi cánh bơm quay về vị trí gần nhau nhất, chúng sẽ tạo ra một khoang chứa rộng lớn. Chất lỏng sẽ được hút vào khoang này qua cổng hút. Khi cánh bơm tiếp tục quay, chúng sẽ tạo ra một khoang chứa nhỏ hơn. Chất lỏng trong khoang này sẽ bị nén lại và đẩy ra khỏi bơm qua cổng xả.
Số lượng và kích thước của các thùy trên cánh bơm sẽ quyết định lưu lượng và áp suất bơm. Bơm cánh khế có thể bơm các chất lỏng có độ nhớt cao, đặc hoặc có hàm lượng chất rắn.
Cấu Trúc Cánh Bơm: Bơm cánh khế có hai hoặc nhiều hơn cánh bơm hình thùy được gắn cố định trên trục bơm. Các cánh bơm thường có hình dạng cong với đường cong ngoại lớn hơn và đường cong trong nhỏ hơn.
Khoang Bơm Đóng Kín: Các cánh bơm được đặt trong một khoang bơm đóng kín, nơi chứa chất lỏng cần bơm. Khoang này thường có hai khe, một ở phía sau và một ở phía trước của cánh bơm, tạo thành không gian giữa các cánh và bề mặt trong của khoang.
Quá Trình Bơm: Khi trục bơm được quay bằng động cơ, cánh bơm xoay quanh trục bơm. Trong quá trình này, cánh bơm tạo ra một không gian nhỏ hơn ở phía sau cánh, gọi là khoang hút hoặc khoang chân không. Khoang này tạo ra một áp suất thấp hơn so với áp suất của chất lỏng bên ngoài.
Hút Chất Lỏng: Áp suất thấp ở khoang hút đẩy chất lỏng từ bên ngoài vào khoang bơm thông qua van hút. Van hút mở khi áp suất bên trong khoang hút thấp hơn áp suất chất lỏng bên ngoài, cho phép chất lỏng chuyển vào khoang bơm.
Nén Chất Lỏng: Khi cánh bơm tiếp tục xoay, khoang trước cánh bơm, gọi là khoang ép hoặc khoang nén, bắt đầu thu nhỏ. Điều này làm tăng áp suất bên trong khoang nén, đẩy chất lỏng ra ngoài thông qua van ép. Van ép mở khi áp suất bên trong khoang nén cao hơn áp suất chất lỏng ở bên ngoài, cho phép chất lỏng được bơm ra.
Xả Chất Lỏng: Chất lỏng được bơm ra qua van xả và sau đó được chuyển đến hệ thống hoặc ứng dụng cụ thể.
Quá trình này lặp đi lặp lại khi trục bơm tiếp tục quay, tạo ra một dòng liên tục của chất lỏng được bơm từ vị trí hút đến vị trí ép. Điều này cho phép bơm cánh khế hoạt động hiệu quả trong việc chuyển động các loại chất lỏng đặc biệt, đặc biệt là chất lỏng có độ nhớt cao, độ nhớt thay đổi hoặc chứa hàm lượng chất rắn.

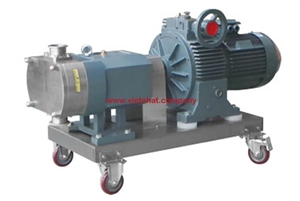

Điểm nổi bật của bơm cánh khế ZB3A-8
Bơm cánh khế ZB3A-8 là một sản phẩm có nhiều điểm nổi bật và ưu điểm, được thiết kế đặc biệt để đáp ứng nhu cầu trong việc bơm chất lỏng có độ nhớt cao, đặc, hoặc chất lỏng có hàm lượng chất rắn. Dưới đây là một số điểm nổi bật của bơm cánh khế ZB3A-8:
Lưu Lượng Ưu Việt: ZB3A-8 có khả năng cung cấp lưu lượng lớn với mức lưu lượng 8 Lít trên mỗi 100 vòng quay. Điều này làm cho nó trở thành lựa chọn lý tưởng cho việc bơm chất lỏng trong các ứng dụng công nghiệp và thương mại.
Hiệu Suất Cao: Với công suất 0.75 kW, bơm ZB3A-8 đảm bảo hiệu suất cao. Điều này giúp tiết kiệm năng lượng và giảm thiểu thất thoát, đồng thời đảm bảo quá trình bơm diễn ra mạnh mẽ và hiệu quả.
Điều Chỉnh Tốc Độ Linh Hoạt: Tốc độ vòng quay của ZB3A-8 có thể điều chỉnh trong khoảng từ 200-500 vòng/phút. Điều này cho phép người sử dụng tùy chỉnh quá trình bơm để phù hợp với yêu cầu cụ thể của ứng dụng.
Dải Lưu Lượng Rộng: Bơm cánh khế ZB3A-8 cung cấp một dải lưu lượng rộng, từ 800-2000 Lít/giờ. Điều này đồng nghĩa với việc có khả năng xử lý chất lỏng ở nhiều tình huống khác nhau, đáp ứng được sự biến đổi trong nhu cầu sản xuất và ứng dụng.
Chất Lượng Vượt Trội: Với đường kính Ø25x1.5, bơm cánh khế ZB3A-8 được thiết kế và chế tạo với chất lượng vượt trội để đảm bảo sự đáng tin cậy và tuổi thọ dài hạn. Điều này giúp tránh sự cố và bảo vệ sự ổn định của quy trình sản xuất.
Độ Tin Cậy: Bơm cánh khế ZB3A-8 được thiết kế để hoạt động một cách đáng tin cậy trong các điều kiện khắc nghiệt và đáp ứng các yêu cầu cao cấp của ngành công nghiệp.
Tóm lại, bơm cánh khế ZB3A-8 là một sản phẩm đáng tin cậy và mạnh mẽ, có khả năng hoạt động hiệu quả trong việc chuyển động các loại chất lỏng đặc biệt. Với lưu lượng cao, hiệu suất ấn tượng, tính linh hoạt và chất lượng đáng tin cậy, nó là sự lựa chọn lý tưởng cho các ứng dụng đòi hỏi khả năng bơm đa dạng trong nhiều ngành công nghiệp và ứng dụng công nghệ.
Thông tin kỹ thuật
| Model | Lưu lượng trên mỗi 100 vòng quay (L) | Công suất (kw) | Tốc độ vòng quay (vòng/phút) | Lưu lượng ( Lít/giờ) | Đường kính |
| ZB3A-8 | 8 | 1.5 | 200-500 | 850-2160 | Ø38x1.5 |
Đường cong hiệu suất bơm
Kích thước cấu tạo của bơm cánh khế
| Model | L | H | H1 | W | W1 |
| ZB3A-8 | 850 | 400 | 170 | 190 | 280 |
