Kiểu dáng: Bơm nằm ngang Kiểu bơm: Bơm dẫn động từMô hình: KCB200MAG-SSLưu lượng: 12m3/hĐẩy cao 38mĐộng cơ điện: 4kw-4Kiểu động cơ tùy chỉnh ( phòng nổ và không phòng nổ)
Giới thiệu về sản phẩm bơm bánh răng dẫn động từ KCB200MAG nổi bật nhờ khống rò rỉ
Bơm bánh răng ăn khớp bên ngoài KCB200MAG-SS có kiểu kết nối dẫn động bằng từ không dùng phớt (hay còn gọi là bơm bánh răng từ KCB200) là một loại bơm bánh răng sử dụng công nghệ dẫn động từ thay cho các phớt cơ học truyền thống để ngăn ngừa rò rỉ chất lỏng. Bơm KCB200MAG này thường được sử dụng trong các ứng dụng đòi hỏi tính an toàn cao và khả năng ngăn rò rỉ tuyệt đối, đặc biệt là trong việc bơm các loại chất lỏng nguy hiểm, dễ bay hơi hoặc có độ ăn mòn cao.
Hình ảnh thực tế của bơm bánh răng dẫn động từ KCB200MAG-SS
Cấu tạo của bơm bánh răng dẫn động từ KCB200MAG-SUS304
Vỏ bơm KCB200MAG(Housing KCB200MAG):
Được chế tạo từ thép không gỉ SUS304, vỏ bơm KCB200 là phần bao quanh và bảo vệ toàn bộ các chi tiết bên trong bơm, đồng thời cũng chịu trách nhiệm giữ áp lực của chất lỏng bên trong.
Bánh răng KCB200SUS(Gears KCB200):
Bánh răng ăn khớp bên ngoài KCB200 là bộ phận chính tạo ra chuyển động và áp suất trong bơm. Hai bánh răng quay ngược chiều nhau, một bánh răng gắn với trục dẫn động từ và bánh còn lại là bánh răng dẫn động hay còn gọi là bánh rang chủ động và bánh răng bị động
Chất liệu của bánh răng cũng thường được làm bằng thép không gỉ SUS304 nếu khách hang cần cao cấp hơn thì có thể đặt bánh răng bang inox SUS316 hoặc SUS316L để đảm bảo chống ăn mòn.
Trục dẫn động từ KCB200 (Magnetic Coupling):
Đây là thành phần đặc trưng của bơm từ, bao gồm hai bộ nam châm vĩnh cửu. Một bộ nam châm gắn bên ngoài (gắn với động cơ), và bộ nam châm bên trong gắn với bánh răng. Nhờ từ trường, trục bên ngoài quay kéo theo bánh răng bên trong quay mà không cần kết nối vật lý trực tiếp, giúp ngăn rò rỉ.

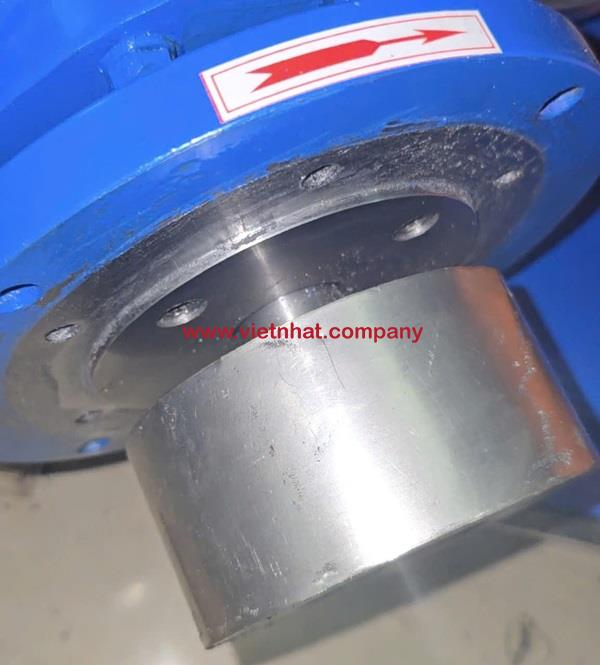

Hình ảnh trục dẫn động từ được sử dụng bên trong bơm KCB200
Vòng bi KCB200 (Bearings):
Các vòng bi giúp hỗ trợ trục và bánh răng, giảm ma sát và giữ cho bánh răng quay ổn định trong quá trình vận hành. Vòng bi trong bơm này thường được làm từ các vật liệu chịu ăn mòn tốt.
Bộ phận làm kín KCB200 (Sealing System):
Mặc dù là bơm từ không dùng phớt, bơm KCB200MAG-SUS304 vẫn cần một hệ thống làm kín giữa các phần tĩnh và phần quay để đảm bảo chất lỏng không rò rỉ. Tuy nhiên, hệ thống này không dùng phớt cơ học như bơm thông thường mà dựa trên cách thiết kế không tiếp xúc giữa trục và bánh răng.
Hình ảnh bộ phần làm kín thay thế phớt cơ khí truyền thống của bơm KCB200
Đầu hút và đầu xả KCB200 (Suction & Discharge Ports):
Bơm có hai đầu kết nối với đường ống: đầu hút để hút chất lỏng từ nguồn và đầu xả để đẩy chất lỏng ra khỏi bơm. Các cổng này được thiết kế tiêu chuẩn để dễ dàng kết nối với các hệ thống ống dẫn.
Hình ảnh mặt bích hút xả DN50 của bơm bánh răng KCB200MAG dẫn động từ
Vòng đệm KCB200 (Gaskets):
Các vòng đệm làm từ vật liệu chịu hóa chất hoặc cao su chịu nhiệt được sử dụng tại các vị trí ghép nối để đảm bảo không có rò rỉ chất lỏng qua các khe nối.
Động cơ dẫn động (Drive Motor):
Động cơ điện 4kw-4 cung cấp lực quay cho trục dẫn động từ, là thành phần bên ngoài giúp kích hoạt bơm có thể dung động cơ rời trục hoặc động cơ điện 4kw mặt bích ( tùy trọn này không đa dạng thường sẽ sử dung kiểu động cơ mặt bích ổn định hướng quay của trục không bị lệch tâm
Thông số kỹ thuật của bơm bánh răng dẫn động từ KCB200MAG-SS
Model
Lưu Lượng
Đẩy Cao
Động Cơ
Hút Xả
KCB 200 MAG
12m3 / h
38m
4kw - 4
Dn 50
Kích thước đầu bơm bánh răng KCB200MAG
Video ngắn của bơm bánh răng dẫn động từ KCB200MAG-SUS304
Ứng dụng của bơm bánh răng dẫn động từ KCB200MAG-SUS vào các công việc dưới đây
1. Ngành công nghiệp hóa chất:
Bơm hóa chất ăn mòn: KCB200MAG-SUS304 được sử dụng để bơm các hóa chất có tính ăn mòn mạnh như axit, kiềm, và các dung môi hữu cơ. Nhờ cấu tạo thép không gỉ SUS304 và dẫn động từ, bơm đảm bảo an toàn, ngăn rò rỉ khi xử lý các hóa chất nguy hiểm.
Bơm chất lỏng độc hại và dễ bay hơi: Trong các ứng dụng bơm chất lỏng có nguy cơ gây nguy hiểm cho sức khỏe hoặc môi trường, bơm từ giúp ngăn ngừa rò rỉ tuyệt đối, đảm bảo an toàn cho người lao động và môi trường xung quanh.
2. Ngành dược phẩm:
Bơm nguyên liệu sản xuất dược phẩm: Các quy trình sản xuất dược phẩm đòi hỏi môi trường hoàn toàn khép kín để tránh nhiễm bẩn hoặc rò rỉ chất lỏng. Bơm KCB200MAG-SUS304 là lựa chọn phù hợp để đảm bảo vệ sinh và tuân thủ các tiêu chuẩn an toàn nghiêm ngặt trong ngành dược phẩm.
3. Ngành thực phẩm và đồ uống:
Bơm thực phẩm, nước giải khát: Các chất lỏng thực phẩm đòi hỏi phải được xử lý trong môi trường sạch sẽ và an toàn, không bị nhiễm bẩn từ phớt cơ học hoặc các bộ phận khác. Bơm từ KCB200MAG-SUS304 giúp vận chuyển các chất lỏng thực phẩm một cách an toàn mà không lo rò rỉ hoặc nhiễm khuẩn.
Bơm dầu ăn, siro và các dung dịch thực phẩm đậm đặc: Với khả năng chịu mài mòn và ngăn chặn rò rỉ, bơm này phù hợp để bơm các loại dầu ăn, siro hoặc các chất lỏng thực phẩm có độ nhớt cao.
4. Ngành dầu khí và năng lượng:
Bơm dầu mỏ và dẫn xuất dầu: Bơm từ thường được sử dụng để bơm các loại nhiên liệu như dầu diesel, dầu nhớt, hay các dẫn xuất dầu khác, nhờ khả năng ngăn rò rỉ và đảm bảo an toàn cháy nổ.
Bơm các chất bôi trơn trong hệ thống năng lượng: Bơm KCB200MAG-SUS304 có thể được sử dụng để bơm các chất bôi trơn cho các máy móc, động cơ, hoặc các hệ thống năng lượng mà yêu cầu độ chính xác và an toàn cao.
5. Ngành công nghiệp sơn và mực in:
Bơm sơn, mực in: Các loại sơn và mực in có độ nhớt cao và yêu cầu bơm ổn định, không bị rò rỉ hoặc làm hỏng chất lỏng. Bơm từ KCB200MAG-SUS304 có thể đáp ứng các yêu cầu này và đảm bảo không gây ô nhiễm cho sản phẩm.
6. Ngành sản xuất hóa chất mỹ phẩm:
Bơm chất lỏng mỹ phẩm: Trong sản xuất mỹ phẩm, các chất lỏng như kem, dầu gội, và các dung dịch mỹ phẩm khác cần được vận chuyển trong điều kiện an toàn, tránh nhiễm bẩn. Bơm từ KCB200MAG-SUS304 giúp bảo vệ chất lượng sản phẩm và đảm bảo quy trình sản xuất sạch sẽ.
7. Các hệ thống tuần hoàn nhiệt:
Bơm trong hệ thống tuần hoàn chất lỏng nóng hoặc lạnh: Bơm KCB200MAG-SUS304 có thể hoạt động hiệu quả trong các hệ thống tuần hoàn nhiệt, chẳng hạn như trong việc vận chuyển dầu nhiệt hoặc nước làm mát. Khả năng chịu được nhiệt độ cao và ngăn ngừa rò rỉ giúp bơm này phù hợp với các ứng dụng liên quan đến điều hòa nhiệt độ hoặc làm mát.
Lợi ích của việc sử dụng bơm KCB200MAG-SUS304 trong các ứng dụng này:
An toàn tuyệt đối, không rò rỉ: Đảm bảo không có rò rỉ chất lỏng độc hại, an toàn cho môi trường và nhân viên.
Giảm chi phí bảo trì: Do không có phớt cơ học, bơm từ có tuổi thọ cao và ít phải bảo trì.
Khả năng chịu hóa chất và nhiệt độ cao: Chất liệu thép không gỉ SUS304 và cơ chế dẫn động từ giúp bơm chịu được các môi trường hóa chất và nhiệt độ khắc nghiệt.
Lời khuyên khi mua và sử dụng bơm bánh răng dẫn động từ KCB200
- Trước khi mua bơm, bạn cần xác định rõ loại chất lỏng sẽ được bơm (hóa chất ăn mòn, dầu, thực phẩm, mỹ phẩm, v.v.). Điều này giúp chọn loại bơm có vật liệu và cấu tạo phù hợp, đặc biệt khi làm việc với chất lỏng dễ ăn mòn hoặc dễ bay hơi.
-Tính chất vật lý của chất lỏng như độ nhớt, nhiệt độ, và độ ăn mòn cũng rất quan trọng để lựa chọn đúng model bơm KCB200 với vật liệu phù hợp (như SUS304 hoặc SUS316).
- Mặc dù bơm bánh răng dẫn động từ KCB200MAG có thể có giá cao hơn so với các loại bơm khác, nhưng lợi ích từ việc không có phớt cơ học, ít bảo trì, và an toàn cao sẽ giúp tiết kiệm chi phí vận hành và bảo trì trong dài hạn. Đánh giá chi phí tổng thể thay vì chỉ tập trung vào giá mua ban đầu.
Nếu bạn quan tâm chuyên sâu hơn để được tư vấn về bơm bánh răng KCB200MAG có phù hợp với công việc của bạn không, Hãy gọi ngay 0986.488.886
