Bơm dầu truyền nhiệt lưu lượng 200m3 đẩy cao 50m Model RY125

Mã SP
: RY125-100-200
Thương hiệu
Bảo hành
: 12
Tình trạng
  Liên hệ
Model RY125-100-200Sử dụng động cơ điện : 45kw-2Tốc độ quay : 2900 vòng/phútĐẩy cao : 50mHọng hút xả : Dn125mm/100mmKiểu dáng : Bơm li tâm trục ngangChịu nhiệt độ lên tới : 270 độ c
Khuyến mại
Khuyến mại
  •
Khuyến mại
  •
Đang xử lý...

Thông tin chi tiết

Điểm nổi bật của máy bơm dầu truyền nhiệt RY125-100-200 dưới đây

Trong ngành công nghiệp, việc truyền tải chất lỏng ở nhiệt độ cao luôn đòi hỏi sự chính xác và hiệu quả cao. Bơm dầu truyền nhiệt Model RY125-100-200 được thiết kế để đáp ứng nhu cầu này, với khả năng vận chuyển dầu ở lưu lượng lớn 200m³/h và đẩy cao lên đến 50m, là giải pháp lý tưởng cho các ứng dụng công nghiệp đòi hỏi sự ổn định và hiệu suất cao.

Đặc điểm kỹ thuật Về Bơm Chịu Nhiệt Lắp Động Cơ 45kw-2

Model: RY125-100-200
Sử dụng động cơ điện: 45kw-2, mang lại sức mạnh và độ bền vượt trội cho bơm, cho phép nó hoạt động liên tục với hiệu suất cao.
Tốc độ quay: 2900 vòng/phút, tối ưu hóa khả năng vận chuyển chất lỏng và đảm bảo sự cân bằng trong quá trình vận hành.
Đẩy cao: 50m, đáp ứng nhu cầu về việc vận chuyển chất lỏng lên những độ cao đáng kể, phục vụ cho các quy trình công nghiệp đa dạng.
Họng hút xả: Dn125mm/100mm, thiết kế để tối ưu hóa luồng chất lỏng vào và ra, giảm thiểu sự cản trở và tăng hiệu suất bơm.
Kiểu dáng: Bơm li tâm trục ngang, một thiết kế thông minh giúp tối ưu hóa không gian lắp đặt và dễ dàng bảo trì, sửa chữa.
Chịu nhiệt độ lên tới: 270 độ C, cho phép bơm hoạt động hiệu quả với chất lỏng ở nhiệt độ cao, đáp ứng được nhu cầu trong các quy trình công nghiệp đặc biệt.

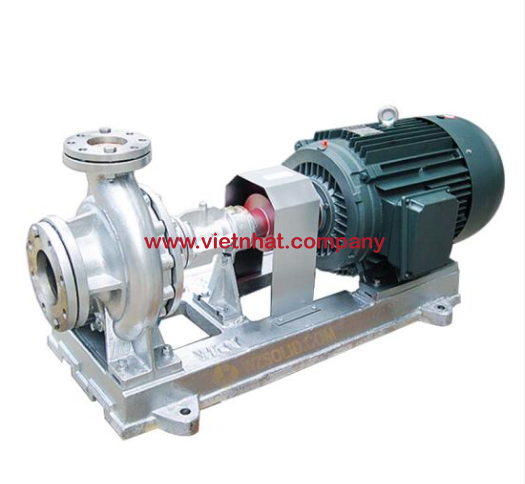

Hình ảnh mô tả về sản phẩm máy bơm dầu chịu nhiệt RY125-100-200
hình ảnh máy bơm dầu truyền nhiệt RY125-100-200

Cấu tạo và nguyên lý vận hành của máy bơm li tâm dầu nóng, dầu truyền nhiệt RY125-100-200

Thân vỏ bơm: Thường được làm từ thép không gỉ hoặc vật liệu chịu nhiệt độ cao, có khả năng chịu được ảnh hưởng của dầu nóng và các chất lỏng khác ở nhiệt độ lên đến 270°C.
Hình ảnh vỏ bơm chịu nhiệt được đúc từ gang pha thép hợp kim model RY125-100
hình ảnh thân vỏ bơm ry125-100-200

Cánh bơm (Impeller): Cánh bơm được thiết kế để tối ưu hóa dòng chảy và hiệu suất bơm. Chúng có thể được làm từ thép không gỉ hoặc vật liệu chống ăn mòn khác, phù hợp với tính chất của dầu nóng.
Hình ảnh cánh bơm có đường kính D200mm của model RY125-200
hình ảnh cánh bơm ry125-200
Trục bơm: Kết nối trực tiếp với động cơ, trục bơm truyền động lực từ động cơ đến cánh bơm. Trục thường được làm từ vật liệu chịu lực và chịu nhiệt độ cao.
Hình ảnh trục bơm làm từ thép hợp kim chịu lực uống và xoắn khi bơm khởi động cùng động cơ 45kw-2
hình ảnh trục kết nối với cánh bơm ry125-100-200
Bộ phận làm kín: Gồm có phớt cơ khí và các bộ phận làm kín khác, đảm bảo không có rò rỉ chất lỏng ra ngoài máy bơm, đặc biệt quan trọng khi làm việc với dầu nóng.
Hình ảnh phớt bơm chịu nhiệt RY125-100-200
hình ảnh phớt chịu nhiệt của bơm dầu RY125-100-200

Họng hút và xả: Thiết kế đường ống hút và xả phù hợp với yêu cầu về lưu lượng và áp suất, thường là DN125mm cho hút và DN100mm cho xả.

Nguyên lý vận hành của máy bơm RY125-100-200

Khởi động: Khi động cơ 45kw-2 khởi động, trục bơm bắt đầu quay, làm cho cánh bơm quay theo.

Tạo áp suất: Sự quay của cánh bơm tạo ra một lực ly tâm, đẩy chất lỏng ra khỏi trung tâm cánh bơm và qua các kênh dẫn trong thân bơm. Sự chênh lệch áp suất giữa trung tâm và phần ngoài của cánh bơm tạo ra lực đẩy, cho phép chất lỏng được bơm đi với áp suất cao.

Truyền dẫn chất lỏng: Dưới tác động của lực ly tâm, chất lỏng (trong trường hợp này là dầu nóng) được hút vào từ họng hút và được đẩy mạnh qua họng xả, vận chuyển đến điểm cần dùng trong hệ thống.

Làm mát và làm kín: Bơm RY125-100-200 được trang bị các bộ phận làm kín và hệ thống làm mát để đảm bảo máy bơm RY125-100-200 có thể hoạt động ổn định ở nhiệt độ cao mà không bị hỏng hóc hay rò rỉ.

Thông tin kỹ thuật

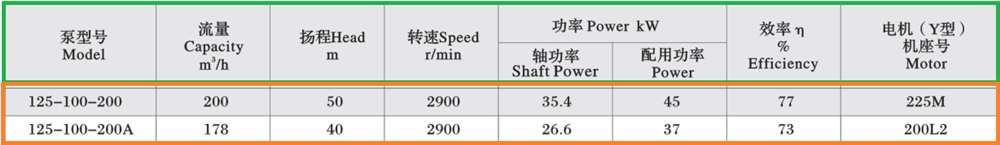

Thông số kỹ thuật của máy bơm dầu RY125-100-200

thông số lưu lượng của bơm dầu ry125-100-200

Kích thước lắp đặt của máy bơm RY125-100-200

kích thước lắp đặt của bơm dầu truyền nhiệt RY125-100-200
Hình ảnh máy bơm dầu truyền nhiệt kết hợp với động cơ phòng nổ 45kw-2
hinh-anh-may-bom-ry125-100-200-lap-voi-dong-co-phong-no-45kw
