Đầu bơm dầu truyền nhiệt RY125-100-200 lắp động cơ 45kw và 37kw

Mã SP
: DB-RY125-100-200
Thương hiệu
Bảo hành
: 12
Tình trạng
  Liên hệ
Không bao gồm động cơ điệnLưu lượng 200m3/h maxĐẩy cao max 50mVật liệu vỏ bơm: Gang pha thép hợp kimKiểu cánh: Cánh li tâm dạng cánh kín nhiều nanNhiệt độ làm việc <270 độ CCổng hút xả Dn125/100mm
Khuyến mại
Khuyến mại
  •
Khuyến mại
  •
Đang xử lý...

Thông tin chi tiết

Đầu bơm dầu truyền nhiệt (hay còn gọi là đầu bơm dầu tuần hoàn dầu có nhiệt độ cao), với mã hiệu RY125-100-200, là một thiết bị được thiết kế để bơm dầu nhiệt trong các hệ thống truyền nhiệt hoặc tuần hoàn nhiệt. Dưới đây là các đặc điểm và cấu tạo chính của loại bơm này:
Hình ảnh mô tả tên gọi của đầu bơm dầu RY125-100-200
ý nghĩa các ký tự của đầu bơm dầu truyền nhiệt RY125-100-200

Đặc Điểm Của Đầu Bơm Dầu Truyền Nhiệt RY125-100-200

Khả Năng Chịu Nhiệt: Được thiết kế để hoạt động ở nhiệt độ cao, thường xuyên có thể vượt quá 270°C, phù hợp cho việc bơm dầu nhiệt trong các hệ thống cần duy trì nhiệt độ cao.
Hiệu Suất Cao: Có khả năng cung cấp lưu lượng và áp suất lớn, đáp ứng nhu cầu của các ứng dụng công nghiệp nặng.
Độ Bền: Được làm từ vật liệu chịu nhiệt cao như thép không gỉ hoặc gang pha thép hợp kim đặc biệt để đảm bảo độ bền và khả năng chống ăn mòn khi làm việc trong môi trường có nhiệt độ cao.
Tính Linh Hoạt: Phù hợp với nhiều loại hệ thống và có thể kết hợp dễ dàng với các loại động cơ khác nhau thông qua khớp nối mềm.

Cấu Tạo Của Đầu Bơm RY125-100-200 Như Sau

Thân Bơm RY125-100: Là phần chứa các bộ phận chính của bơm, thường được làm từ thép không gỉ hoặc hợp kim chịu nhiệt, để chịu được áp suất và nhiệt độ cao trong quá trình hoạt động.

Cánh Bơm D200: Cánh quay là phần quan trọng nhất trong việc tạo ra lưu lượng và áp suất trong bơm. Cấu tạo của cánh bơm được thiết kế để tối ưu hóa hiệu suất khi bơm dầu nhiệt.
hình ảnh cánh bơm nhiều nan có đường kính D200mm của bơm RY125-100-200
hình ảnh cánh bơm dầu nóng có đường kính d200mm model ry125-200

Buồng Bơm RY125-100: Là không gian mà dầu được bơm qua. Thiết kế của buồng bơm dầu RY125-100-200 đảm bảo sự tuần hoàn ổn định và hiệu quả của dầu nhiệt.
hình ảnh buồng bơm dầu chịu nhiệt cao Model RY125-100-200
hình ảnh buồng bơm dầu nóng ry125-100-200

Trục Bơm: Kết nối cánh bơm với động cơ, truyền động năng từ động cơ để cánh bơm quay.
hình ảnh trục bơm RY125-100-200 kết nối cánh bơm D200
hình ảnh trục kết nối đầu bơm với cánh bơm ry125-100-200

Phớt Làm Kín: Được sử dụng để ngăn chặn sự rò rỉ dầu nhiệt ra ngoài, đặc biệt quan trọng trong các ứng dụng ở nhiệt độ cao.
hình ảnh phớt chịu nhiệt độ 270 độ c của model ry125-100-200
hình ảnh phớt chịu nhiệt 270 độ c của bơm dầu RY125-100-200

Bộ Phận Làm Mát: Trong một số thiết kế, có thể có thêm bộ phận làm mát để giúp giảm nhiệt độ của bơm, đặc biệt nếu bơm hoạt động ở nhiệt độ rất cao trong thời gian dài.

Khớp Nối Mềm: Dùng để kết nối đầu bơm với động cơ, cho phép truyền động năng một cách linh hoạt và giảm thiểu rung động.

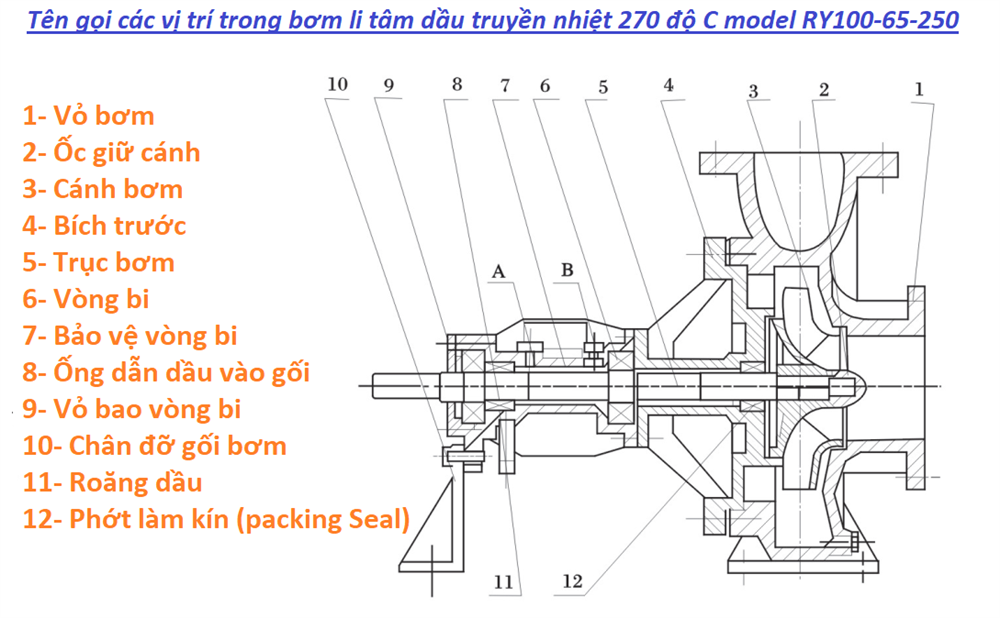

Hình ảnh tổng thể mô tả chi tiết các linh kiện bên trong đầu bơm dầu RY125-100-200
tên gọi các chi tiết của đầu bơm dầu RY100-65-250 chịu nhiệt cao

Thông tin kỹ thuật

Thông số kỹ thuật của đầu bơm dầu truyền nhiệt RY125-100-200

thông số lưu lượng của đầu bơm dầu ry125-100-200

Kích thước bản vẽ của đầu bơm dầu truyền nhiệt RY125-100-200

kích thước lắp đặt của đầu bơm dầu truyền nhiệt RY125-100-200(a)

Cách lắp đặt và thay thế đầu bơm cũ RY125-100-200 thành bơm mới RY125-100-200 đúng quy trình

Việc lắp đặt và thay thế đầu bơm cũ RY125-100-200 bằng một đầu bơm mới cùng loại đòi hỏi sự cẩn trọng và tuân thủ đúng quy trình để đảm bảo an toàn và hiệu suất hoạt động của bơm. Dưới đây là các bước cơ bản để thực hiện quy trình này:

1. Chuẩn bị
Tắt nguồn điện: Đảm bảo nguồn cung cấp điện cho bơm đã được tắt để tránh nguy cơ điện giật.
Ngắt kết nối: Tách bơm khỏi hệ thống, bao gồm việc ngắt kết nối ống dẫn và bất kỳ kết nối điện nào.
Kiểm tra và so sánh: Kiểm tra đầu bơm mới để đảm bảo nó tương thích hoàn toàn với hệ thống và có cùng các đặc điểm kỹ thuật như model cũ.
2. Gỡ bỏ đầu bơm cũ
Xả áp: Đảm bảo rằng không còn áp suất nào trong hệ thống bơm trước khi tiến hành tháo gỡ.
Gỡ bỏ khớp nối mềm: Tháo khớp nối mềm và các bộ phận liên kết giữa bơm và động cơ.
Tháo đầu bơm cũ: Sử dụng dụng cụ thích hợp để tháo đầu bơm ra khỏi hệ thống.
3. Lắp đặt đầu bơm mới
Kiểm tra đầu bơm mới: Trước khi lắp đặt, kiểm tra kỹ lưỡng đầu bơm mới để đảm bảo không có hư hỏng hoặc khiếm khuyết.
Lắp đặt: Đặt đầu bơm mới vào vị trí, chú ý đến hướng của bơm và đảm bảo nó phù hợp với hướng dòng chảy trong hệ thống.
Kết nối khớp nối mềm: Lắp đặt và siết chặt khớp nối mềm giữa đầu bơm và động cơ.
4. Kiểm tra kết nối
Kiểm tra rò rỉ: Sau khi kết nối đầu bơm mới, kiểm tra kỹ lưỡng xem có rò rỉ nước hoặc dầu ở các điểm nối không.
Kiểm tra điện: Kết nối lại điện và đảm bảo rằng tất cả các kết nối điện đều chắc chắn và an toàn.
5. Khởi động thử
Khởi động thử: Kích hoạt nguồn điện và khởi động bơm, theo dõi chặt chẽ để đảm bảo rằng nó hoạt động ổn định và không có vấn đề gì xảy ra.
Kiểm tra hiệu suất: Kiểm tra lưu lượng và áp suất của bơm để đảm bảo rằng nó đạt được hiệu suất mong muốn.
6. Hoàn tất
Sau khi đã kiểm tra và đảm bảo bơm hoạt động ổn định, hoàn tất quá trình lắp đặt bằng cách đóng tất cả các tấm che và hệ thống bảo vệ.
Một số hình ảnh đầu bơm dầu RY dùng cho dầu tuần hoàn, dầu truyền nhiệt khác
hình ảnh đầu bơm dầu chưa có khớp nối mềm model RY125-100-200
đầu bơm dầu ry125-100-200 bao gồm bệ đỡ động cơ
