Bơm dầu truyền nhiệt RY100-65-200A vận hành an toàn với dầu nhiệt độ cao

Bơm dầu truyền nhiệt RY100-65-200A được sử dụng để tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp. Với lưu lượng 94 m³/h, cột áp 44 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, việc vận hành an toàn cần đặc biệt chú ý đến quá trình mồi bơm, gia nhiệt sơ bộ, kiểm soát nhiệt độ, lưu lượng và tình trạng rung động.

Kiểm tra trước khi khởi động

Trước khi vận hành bơm RY100-65-200A, cần kiểm tra toàn bộ cụm máy và khu vực xung quanh.

Các bước quan trọng gồm:

• Kiểm tra bu lông, khớp nối, động cơ và các mối nối đường ống.
• Quay khớp nối bằng tay để bảo đảm trục quay nhẹ, không bị kẹt hoặc cọ xát.
• Châm dầu tải nhiệt sạch vào khoang ổ trục để bôi trơn.
• Mồi đầy môi chất vào thân bơm trước khi khởi động.
• Xả hết không khí còn lại trong thân bơm và đường ống.

Không nên khởi động khi trong bơm chưa có đủ dầu truyền nhiệt vì có thể làm tăng ma sát, phát nhiệt và gây hư hỏng các bộ phận làm kín.

Gia nhiệt sơ bộ trước khi chạy bơm

Khi bơm làm việc với dầu nhiệt độ cao, gia nhiệt sơ bộ là bước bắt buộc.

Cần cho dầu nóng tuần hoàn qua thân bơm nhiều lần để nhiệt độ thân bơm tăng dần. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C.

Tốc độ tăng nhiệt không nên vượt quá 50°C mỗi giờ.

Gia nhiệt từ từ giúp hạn chế hiện tượng giãn nở nhiệt đột ngột giữa các chi tiết, từ đó giảm nguy cơ biến dạng, kẹt rôto, tăng rung hoặc ảnh hưởng đến bộ làm kín.

Bù giãn nở nhiệt khi gia nhiệt

Trong giai đoạn gia nhiệt sơ bộ, cần chú ý đến sự giãn nở của thân bơm và các chi tiết liên quan.

Theo hướng dẫn vận hành, có thể nới bu lông cố định bơm khoảng 0,3–0,5 mm trong quá trình gia nhiệt để bù giãn nở nhiệt. Sau khi quá trình gia nhiệt hoàn tất, phải siết lại bu lông đúng vị trí.

Trong suốt thời gian này cần theo dõi bơm liên tục. Nếu phát hiện tiếng kêu, rung hoặc hiện tượng bất thường thì phải dừng kiểm tra.

Khởi động bơm đúng trình tự

Khi các bước chuẩn bị đã hoàn tất, tiến hành khởi động bơm theo đúng trình tự.

Trước khi bật động cơ:

• Mở hoàn toàn van hút.
• Đóng van xả.
• Kiểm tra thiết bị đo và bảo vệ.

Sau khi động cơ đạt tốc độ ổn định và áp suất xả đã hình thành, mở từ từ van xả để đưa bơm vào điểm làm việc yêu cầu.

Không để bơm chạy với van xả đóng quá 3 phút vì dòng dầu không được tuần hoàn đầy đủ có thể làm nhiệt độ trong bơm tăng nhanh.

Không điều chỉnh lưu lượng bằng van hút

Trong quá trình vận hành, lưu lượng nên được điều chỉnh bằng van xả.

Không sử dụng van hút để giảm lưu lượng vì có thể làm giảm áp suất tại cửa hút, tăng nguy cơ xâm thực và khiến bơm vận hành không ổn định.

Đối với RY100-65-200A, lưu lượng thiết kế đang xét là khoảng 94 m³/h. Việc vận hành nên duy trì trong vùng phù hợp với đặc tính của bơm thay vì ép bơm làm việc quá xa điểm thiết kế.

Kiểm soát giai đoạn tách nước trong dầu

Trong lần vận hành đầu tiên, khi nhiệt độ dầu đạt khoảng 100–130°C, nên duy trì bơm hoạt động trong khoảng nhiệt độ này để thực hiện quá trình tách nước và khử ẩm trong hệ thống.

Ở giai đoạn này, bơm có thể xuất hiện rung nhẹ. Sau khi hơi ẩm được loại bỏ, độ rung thường giảm xuống.

Chỉ nên tiếp tục nâng nhiệt lên mức làm việc sau khi quá trình tách nước đã ổn định.

Theo dõi độ rung khi vận hành

Độ rung là chỉ số quan trọng để đánh giá tình trạng của bơm dầu truyền nhiệt RY100-65-200A.

Trong quá trình khởi động và vận hành, biên độ rung không nên vượt quá 0,06 mm.

Nếu độ rung tăng bất thường, cần kiểm tra các nguyên nhân như:

• Bơm và động cơ lệch tâm.
• Ổ bi hư hỏng.
• Đường ống truyền tải trọng lên thân bơm.
• Có không khí trong hệ thống.
• Rôto hoặc bánh công tác bị cản trở.

Không nên tiếp tục vận hành khi bơm rung mạnh hoặc xuất hiện tiếng ồn bất thường.

Duy trì lưu lượng tối thiểu

Bơm không nên vận hành ở lưu lượng thấp hơn 30% lưu lượng thiết kế.

Nếu bắt buộc phải làm việc ở lưu lượng thấp, cần có phương án hồi dầu hoặc bypass tại cửa xả để duy trì dòng chảy tối thiểu qua bơm.

Việc duy trì lưu lượng phù hợp giúp hạn chế tích nhiệt trong thân bơm và giữ cho hệ thống làm việc ổn định hơn.

Theo dõi nhiệt độ và bôi trơn ổ bi

Trong điều kiện dầu nóng, ổ bi và hệ thống bôi trơn cần được theo dõi thường xuyên.

Cần kiểm tra:

• Nhiệt độ ổ bi.
• Tình trạng dầu hoặc mỡ bôi trơn.
• Tiếng ồn của ổ bi.
• Độ rung của cụm trục.
• Tình trạng rò rỉ tại bộ làm kín.

Thiếu dầu, thiếu mỡ hoặc sử dụng sai loại chất bôi trơn có thể làm ổ bi quá nóng và giảm tuổi thọ của bơm.

Dừng bơm an toàn khi dầu còn nóng

Không nên dừng bơm ngay khi dầu đang ở nhiệt độ cao.

Theo hướng dẫn, chỉ nên dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C.

Trình tự dừng gồm:

1. Giảm nhiệt độ dầu.
2. Đóng từ từ van xả.
3. Dừng động cơ.
4. Để rôto giảm tốc tự nhiên.

Không nên hãm rôto đột ngột hoặc đóng van quá nhanh vì có thể tạo ra biến động dòng chảy và ảnh hưởng đến hệ thống.

Để bơm dầu truyền nhiệt RY100-65-200A vận hành an toàn với dầu nhiệt độ cao, cần tập trung vào ba yếu tố chính: gia nhiệt từ từ, bảo đảm đủ lưu lượng và theo dõi liên tục tình trạng cơ khí của bơm.

Đặc biệt cần tuân thủ giới hạn chênh nhiệt không quá 40°C, tốc độ tăng nhiệt không quá 50°C/giờ, không chạy đóng van xả quá 3 phút, không vận hành dưới 30% lưu lượng thiết kế và chỉ dừng bơm khi nhiệt độ dầu đã giảm xuống dưới 100°C.

Thực hiện đúng các yêu cầu này giúp giảm nguy cơ sốc nhiệt, rung động, nóng ổ bi, rò rỉ và hư hỏng các chi tiết của bơm RY100-65-200A

Bơm dầu truyền nhiệt RY100-65-200A với lưu lượng 94 m³/h và cột áp 44 m

Bơm dầu truyền nhiệt RY100-65-200A với lưu lượng 94 m³/h và cột áp 44 m là một model thuộc dòng bơm RY dùng cho hệ thống tuần hoàn dầu truyền nhiệt trong công nghiệp. Model này làm việc ở tốc độ 2.900 vòng/phút, sử dụng động cơ 22 kW, phù hợp với các hệ thống cần tuần hoàn dầu nóng liên tục và ổn định.

Thông số chính của bơm RY100-65-200A

Các thông số làm việc đáng chú ý của model này gồm:

• Lưu lượng: 94 m³/h
• Cột áp: 44 m
• Tốc độ quay: 2.900 vòng/phút
• Công suất động cơ: 22 kW
• Công suất trục theo tài liệu: 16 kW
• Hiệu suất: 70%

Với lưu lượng 94 m³/h, bơm có khả năng đáp ứng tốt nhu cầu tuần hoàn dầu truyền nhiệt trong các hệ thống có lưu lượng tương đối lớn.

Ý nghĩa model RY100-65-200A

Ký hiệu RY100-65-200A thể hiện các thông tin cơ bản của bơm:

• RY: bơm dầu truyền nhiệt
• 100: đường kính danh nghĩa cửa hút 100 mm
• 65: đường kính danh nghĩa cửa xả 65 mm
• 200: đường kính ngoài danh nghĩa của bánh công tác 200 mm
• A: bánh công tác đã được tiện giảm đường kính lần thứ nhất

Thông số này giúp người sử dụng nhận biết nhanh cấu hình và kích thước cơ bản của bơm.

Khả năng làm việc của bơm RY100-65-200A

Bơm RY100-65-200A được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất làm việc theo tài liệu không vượt quá 350°C.

Với lưu lượng 94 m³/h và cột áp 44 m, model này phù hợp cho nhiệm vụ tuần hoàn dầu nóng giữa lò gia nhiệt và các thiết bị sử dụng nhiệt trong dây chuyền công nghiệp.

Kết cấu phù hợp với môi trường dầu nóng

Bơm sử dụng kết cấu đỡ một phía, cửa hút bố trí theo hướng trục và cửa xả theo phương thẳng đứng. Bơm và động cơ được lắp trên cùng bệ máy và truyền động qua khớp nối mềm.

Thiết kế của dòng RY sử dụng cơ chế tản nhiệt tự nhiên, giúp kết cấu gọn hơn và phù hợp với điều kiện làm việc ở nhiệt độ cao.

Yêu cầu khi vận hành ở lưu lượng 94 m³/h

Để bơm dầu truyền nhiệt RY100-65-200A làm việc ổn định tại lưu lượng 94 m³/h và cột áp 44 m, cần bảo đảm bơm được mồi đầy dầu trước khi khởi động, đúng chiều quay và được gia nhiệt từ từ.

Trong quá trình vận hành, lưu lượng nên được điều chỉnh bằng van xả, không dùng van hút để điều chỉnh vì có thể gây xâm thực và làm bơm làm việc không ổn định.

Ngoài ra, cần thường xuyên theo dõi áp suất cửa xả, lưu lượng, độ rung, nhiệt độ thân bơm và nhiệt độ ổ trục.

Không nên vận hành ở lưu lượng quá thấp

Tài liệu yêu cầu không vận hành bơm ở lưu lượng thấp hơn 30% lưu lượng thiết kế.

Với lưu lượng 94 m³/h, mức 30% tương đương khoảng:

28,2 m³/h

Nếu hệ thống thường xuyên làm việc thấp hơn mức này, cần xem xét bố trí đường hồi bypass hoặc lựa chọn bơm có lưu lượng nhỏ hơn phù hợp hơn.

Bơm dầu truyền nhiệt RY100-65-200A với lưu lượng 94 m³/h và cột áp 44 m là model bơm dầu nóng có tốc độ làm việc 2.900 vòng/phút và động cơ 22 kW. Bơm phù hợp với các hệ thống tuần hoàn dầu truyền nhiệt cần lưu lượng lớn, cột áp trung bình và khả năng làm việc ở nhiệt độ cao.

Để duy trì đúng lưu lượng 94 m³/h và cột áp 44 m, cần bảo đảm bơm làm việc đúng chiều quay, đủ môi chất, được gia nhiệt đúng quy trình và vận hành trong vùng lưu lượng cho phép

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

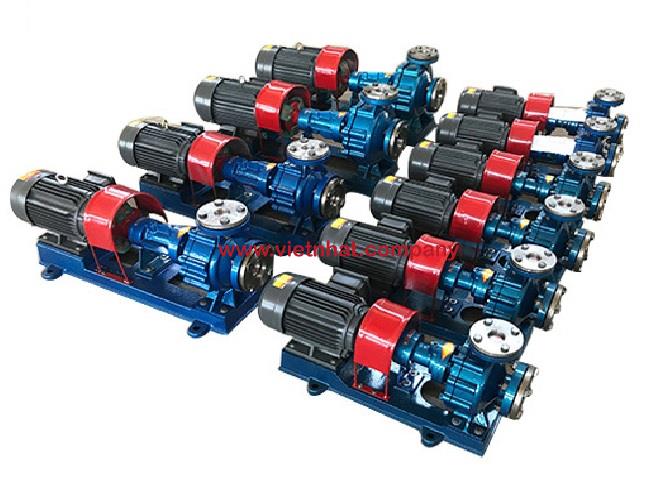

Hình ảnh thực tế bơm dầu truyền nhiệt RY
