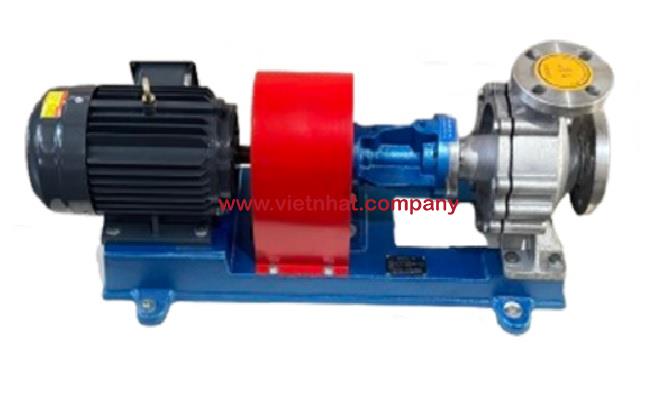

Bơm dầu truyền nhiệt RY125-80-200 là dòng bơm ly tâm chuyên dùng để vận chuyển dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Để làm việc ổn định trong điều kiện nhiệt độ cao, bơm được thiết kế với nhiều cụm chi tiết phối hợp chặt chẽ với nhau, từ phần thân bơm, bộ phận quay, ổ trục cho đến hệ thống làm kín và truyền động.
Vậy bơm dầu truyền nhiệt RY125-80-200 có cấu tạo gồm những bộ phận nào? Về cơ bản, bơm gồm các bộ phận chính như thân bơm, đai ốc bánh công tác, bánh công tác, nắp bơm, trục bơm, ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục, giá đỡ, phớt dầu và bộ chèn làm kín.
Thân bơm là bộ phận bao ngoài của cụm thủy lực và là nơi hình thành đường dẫn dòng cho dầu truyền nhiệt.
Dầu đi vào bơm từ cửa hút theo hướng trục, sau đó được bánh công tác truyền năng lượng và đẩy ra cửa xả theo hướng tâm. Vì trực tiếp tiếp xúc với môi chất nóng, thân bơm là một trong những bộ phận quan trọng nhất của bơm dầu truyền nhiệt RY125-80-200.
Thân bơm đồng thời là vị trí liên kết với đường ống hút, đường ống đẩy và nắp bơm, tạo thành một khoang kín để dầu truyền nhiệt được vận chuyển liên tục trong hệ thống.
Đai ốc bánh công tác có nhiệm vụ giữ bánh công tác cố định trên trục bơm.
Chi tiết này tuy nhỏ nhưng rất quan trọng vì bánh công tác quay với tốc độ cao. Nếu đai ốc không được lắp đúng hoặc bị lỏng, bánh công tác có thể mất vị trí làm việc, gây rung, tiếng ồn hoặc ảnh hưởng trực tiếp đến khả năng tạo lưu lượng và cột áp của bơm.
Khi bảo dưỡng bơm dầu truyền nhiệt RY125-80-200, đai ốc bánh công tác thường được tháo trước khi đưa bánh công tác ra khỏi trục để kiểm tra.
Bánh công tác là bộ phận quay quan trọng nhất trong phần thủy lực của bơm.
Khi động cơ hoạt động, mô-men quay được truyền đến trục bơm và làm bánh công tác quay. Chuyển động quay này truyền năng lượng cho dầu truyền nhiệt, từ đó tạo ra lưu lượng và cột áp cần thiết để dầu tuần hoàn trong hệ thống.
Với RY125-80-200, bánh công tác là bộ phận trực tiếp quyết định khả năng làm việc của bơm tại lưu lượng thiết kế.
Nếu bánh công tác bị bám cặn, kẹt dị vật hoặc mòn, hiệu suất bơm có thể giảm rõ rệt. Khi đó, bơm có thể gặp hiện tượng lưu lượng yếu, cột áp thấp hoặc rung bất thường.
Nắp bơm được lắp phía sau thân bơm và có nhiệm vụ tạo thành kết cấu kín cho buồng bơm.
Nắp bơm cũng là vị trí liên quan trực tiếp đến trục bơm và cụm làm kín. Vì vậy, độ chính xác khi lắp nắp bơm ảnh hưởng đến khả năng làm kín cũng như độ ổn định của cụm quay.
Khi tháo bơm để bảo trì, nắp bơm thường được tháo cùng với cụm ổ trục và rôto ra khỏi thân bơm.
Trục bơm có nhiệm vụ truyền mô-men từ động cơ đến bánh công tác.
Đây là bộ phận làm việc liên tục với tốc độ cao, vì vậy yêu cầu về độ thẳng, độ đồng tâm và khả năng chịu tải rất quan trọng.
Trong bơm dầu truyền nhiệt RY125-80-200, trục bơm được đỡ bởi hệ thống ổ bi. Một đầu trục liên kết với bánh công tác, đầu còn lại kết nối với động cơ thông qua khớp nối.
Nếu trục bơm và trục động cơ không đồng tâm, bơm có thể xuất hiện các hiện tượng như rung mạnh, ổ bi nóng, ma sát tăng và giảm tuổi thọ các chi tiết.
Ổ bi là bộ phận dùng để đỡ trục bơm trong quá trình quay.
Hệ thống ổ bi giúp trục duy trì vị trí ổn định, giảm ma sát và hạn chế dao động của rôto.
Bơm dầu truyền nhiệt RY sử dụng hai bộ vòng bi để đỡ và định vị rôto. Đây là những chi tiết cần được kiểm tra định kỳ vì chúng làm việc trong điều kiện tốc độ cao và chịu ảnh hưởng của nhiệt độ.
Khi ổ bi bị thiếu dầu bôi trơn, mòn hoặc hư hỏng, bơm có thể xuất hiện tiếng ồn, rung và tăng nhiệt tại khu vực ổ trục.
Thân ổ trục là phần vỏ chứa các ổ bi và các chi tiết liên quan đến cụm trục.
Bộ phận này có nhiệm vụ giữ các ổ bi đúng vị trí, đồng thời tạo kết cấu bảo vệ và hỗ trợ bôi trơn.
Đối với bơm dầu truyền nhiệt RY125-80-200, thân ổ trục đóng vai trò quan trọng trong việc duy trì độ ổn định của rôto. Nếu cụm ổ trục bị lỏng hoặc lắp không đúng, trục bơm có thể bị lệch, gây rung và ảnh hưởng đến độ kín của bơm.
Ống dẫn dầu là một bộ phận thuộc hệ thống bôi trơn của bơm.
Nhiệm vụ của ống dẫn dầu là hỗ trợ việc cấp hoặc lưu thông dầu đến khu vực cần bôi trơn trong cụm ổ trục.
Do bơm làm việc với dầu truyền nhiệt ở nhiệt độ cao, quá trình bôi trơn cần được duy trì ổn định để giảm ma sát và hạn chế tình trạng ổ bi quá nhiệt.
Ống dẫn dầu tuy không trực tiếp tạo áp suất hoặc lưu lượng nhưng có ảnh hưởng lớn đến độ bền của cụm trục và ổ bi.
Nắp chặn ổ trục được lắp tại đầu thân ổ trục.
Bộ phận này giúp giữ các chi tiết ổ bi, phớt và các bộ phận liên quan trong đúng vị trí thiết kế.
Nắp chặn ổ trục cũng góp phần bảo vệ bên trong cụm ổ trục khỏi bụi bẩn và các tác động từ môi trường bên ngoài.
Khi tháo lắp bơm, nắp chặn ổ trục là một trong những chi tiết cần được tháo để tiếp cận các bộ phận nằm bên trong.
Giá đỡ có nhiệm vụ hỗ trợ và giữ cụm bơm ở vị trí ổn định trên bệ máy.
Đây là bộ phận liên kết giữa thân bơm, cụm ổ trục và hệ thống bệ đỡ.
Trong quá trình vận hành, giá đỡ phải chịu tải trọng của cụm bơm và giúp duy trì vị trí tương đối chính xác giữa các bộ phận.
Một giá đỡ chắc chắn sẽ góp phần hạn chế rung động và giúp duy trì độ đồng tâm giữa trục bơm và động cơ.
Phớt dầu là một trong những chi tiết làm kín của bơm.
Bộ phận này được bố trí tại khu vực trục đi qua thân hoặc cụm ổ trục nhằm hạn chế dầu hoặc chất bôi trơn rò rỉ ra ngoài.
Trong điều kiện làm việc nhiệt độ cao, phớt dầu cần đảm bảo khả năng chịu nhiệt và độ bền phù hợp.
Nếu phớt bị mòn, biến dạng hoặc lắp sai, hiện tượng rò rỉ có thể xuất hiện và ảnh hưởng đến độ sạch cũng như khả năng bôi trơn của cụm ổ trục.
Bộ chèn làm kín, còn gọi là packing, được lắp tại vị trí trục bơm đi qua nắp bơm.
Chức năng chính của bộ phận này là hạn chế dầu truyền nhiệt thoát ra ngoài theo khe hở giữa trục quay và phần tĩnh của bơm.
Đối với bơm dầu truyền nhiệt RY125-80-200, bộ chèn làm kín phối hợp cùng phớt dầu để hình thành hệ thống làm kín cho cụm trục.
Trong giai đoạn mới đưa bơm vào vận hành, khu vực này có thể xuất hiện lượng rò rỉ nhẹ. Sau thời gian chạy rà, mức rò rỉ có thể giảm dần nếu toàn bộ cụm làm kín hoạt động bình thường.

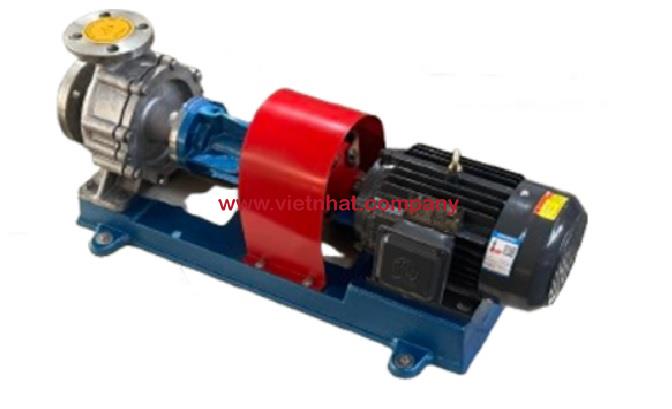

Ngoài các chi tiết nằm trực tiếp trong thân bơm, một cụm bơm dầu truyền nhiệt RY125-80-200 hoàn chỉnh còn có hệ thống truyền động gồm động cơ và khớp nối.
Động cơ cung cấp năng lượng cho toàn bộ bơm hoạt động.
Với thông số đang sử dụng, RY125-80-200 được kết hợp với động cơ công suất 37 kW, tốc độ quay khoảng 2.900 vòng/phút.
Động cơ truyền mô-men đến trục bơm, từ đó làm bánh công tác quay và tạo ra quá trình tuần hoàn dầu.
Khớp nối mềm được lắp giữa trục động cơ và trục bơm.
Bộ phận này có nhiệm vụ truyền chuyển động quay từ động cơ sang bơm, đồng thời hỗ trợ giảm một phần ảnh hưởng do sai lệch nhỏ hoặc rung động trong hệ thống truyền động.
Độ đồng tâm giữa hai đầu khớp nối cần được duy trì tốt để tránh rung, nóng ổ bi hoặc mài mòn trục.
Để dễ hình dung, cấu tạo của bơm dầu truyền nhiệt RY125-80-200 có thể chia thành năm cụm chức năng chính.
Gồm thân bơm và nắp bơm.
Đây là khu vực hình thành đường dẫn dòng và chứa bánh công tác.
Gồm trục bơm, bánh công tác và đai ốc bánh công tác.
Cụm rôto thực hiện chuyển động quay và truyền năng lượng cho dầu truyền nhiệt.
Gồm ổ bi, thân ổ trục và nắp chặn ổ trục.
Cụm này có nhiệm vụ đỡ, định vị và duy trì sự ổn định của trục khi bơm hoạt động.
Gồm phớt dầu và bộ chèn làm kín.
Đây là khu vực có nhiệm vụ hạn chế rò rỉ dầu tại vị trí trục bơm.
Gồm động cơ và khớp nối.
Cụm truyền động cung cấp và truyền mô-men quay cho bơm hoạt động.
Mỗi bộ phận đều đảm nhiệm một chức năng riêng và liên quan trực tiếp đến khả năng vận hành của bơm.
Bánh công tác quyết định khả năng tạo lưu lượng và cột áp. Trục bơm truyền mô-men. Ổ bi giữ rôto ổn định. Bộ làm kín hạn chế rò rỉ. Thân bơm tạo đường dẫn dòng. Động cơ cung cấp nguồn năng lượng cho toàn bộ hệ thống.
Vì vậy, không nên xem một chi tiết riêng lẻ là bộ phận duy nhất quyết định chất lượng bơm. Khả năng hoạt động ổn định của bơm dầu truyền nhiệt RY125-80-200 phụ thuộc vào sự phối hợp chính xác giữa tất cả các cụm chi tiết.
Bơm dầu truyền nhiệt RY125-80-200 có cấu tạo gồm những bộ phận nào? Cấu tạo chính của bơm gồm thân bơm, đai ốc bánh công tác, bánh công tác, nắp bơm, trục bơm, ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục, giá đỡ, phớt dầu và bộ chèn làm kín.
Ngoài ra, cụm bơm hoàn chỉnh còn kết hợp với động cơ và khớp nối để tạo thành hệ thống truyền động.
Có thể chia cấu tạo của RY125-80-200 thành các nhóm chính gồm cụm thân bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động. Hiểu rõ từng bộ phận giúp người sử dụng dễ dàng hơn trong quá trình kiểm tra, vận hành, tháo lắp và bảo dưỡng bơm dầu truyền nhiệt RY125-80-200.
Bơm dầu truyền nhiệt RY125-80-200 hoạt động theo nguyên tắc của bơm ly tâm, sử dụng chuyển động quay của bánh công tác để truyền năng lượng cho dầu tải nhiệt và tạo ra dòng chảy liên tục trong hệ thống.
Khi động cơ hoạt động, trục bơm quay với tốc độ khoảng 2.900 vòng/phút, kéo bánh công tác quay theo. Dầu truyền nhiệt đi vào bơm theo hướng trục tại cửa hút.
Dưới tác dụng của chuyển động quay, dầu được bánh công tác gia tốc và đẩy từ tâm bánh công tác ra phía ngoài. Quá trình này tạo ra vùng áp suất thấp tại tâm bánh công tác, giúp dầu mới tiếp tục được hút vào bơm.
Sau khi rời bánh công tác, dầu đi vào thân bơm và được dẫn ra cửa xả theo hướng tâm, tạo lưu lượng và cột áp cần thiết cho hệ thống tuần hoàn.
Nguyên tắc làm việc của RY125-80-200 là chuyển đổi:
Năng lượng cơ học của động cơ → năng lượng của dòng dầu truyền nhiệt
Bánh công tác làm tăng vận tốc của dầu, sau đó thân bơm chuyển một phần động năng này thành áp năng. Nhờ đó, dầu có đủ áp suất để thắng trở lực của đường ống, thiết bị gia nhiệt và các bộ phận khác trong hệ thống.

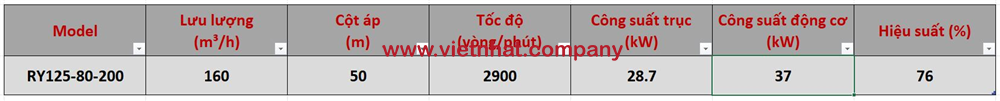

Với điểm làm việc điển hình, bơm có thể đạt:
Bánh công tác là bộ phận quan trọng nhất trong nguyên lý bơm ly tâm. Khi quay, bánh công tác tạo lực ly tâm làm dầu di chuyển từ vùng tâm ra phía ngoài.
Tốc độ quay ổn định giúp duy trì lưu lượng và cột áp của bơm. Nếu bánh công tác bị tắc, tốc độ quay không đủ hoặc chiều quay sai, khả năng tạo lưu lượng và áp suất sẽ giảm rõ rệt.
Trong hệ thống truyền nhiệt, RY125-80-200 không chỉ bơm dầu từ điểm này sang điểm khác mà chủ yếu tạo dòng tuần hoàn liên tục.
Dầu nóng được bơm đưa qua thiết bị sử dụng nhiệt, sau đó quay trở lại nguồn gia nhiệt và tiếp tục chu trình. Vì vậy, khả năng duy trì lưu lượng ổn định là yếu tố rất quan trọng đối với hiệu quả truyền nhiệt của toàn hệ thống.
Để bơm dầu truyền nhiệt RY125-80-200 hoạt động đúng theo nguyên tắc bơm ly tâm, cần bảo đảm:
Bơm dầu truyền nhiệt RY125-80-200 hoạt động theo nguyên tắc bơm ly tâm, trong đó bánh công tác quay tạo lực ly tâm để hút dầu vào tâm bơm, gia tốc dòng dầu và đẩy dầu ra cửa xả với lưu lượng và cột áp cần thiết.

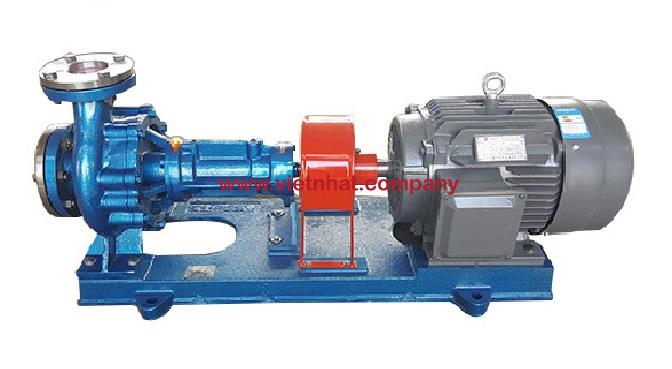

Với lưu lượng 160 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 37 kW, bơm phù hợp với nhiệm vụ tuần hoàn dầu nóng liên tục trong các hệ thống truyền nhiệt công nghiệp.
