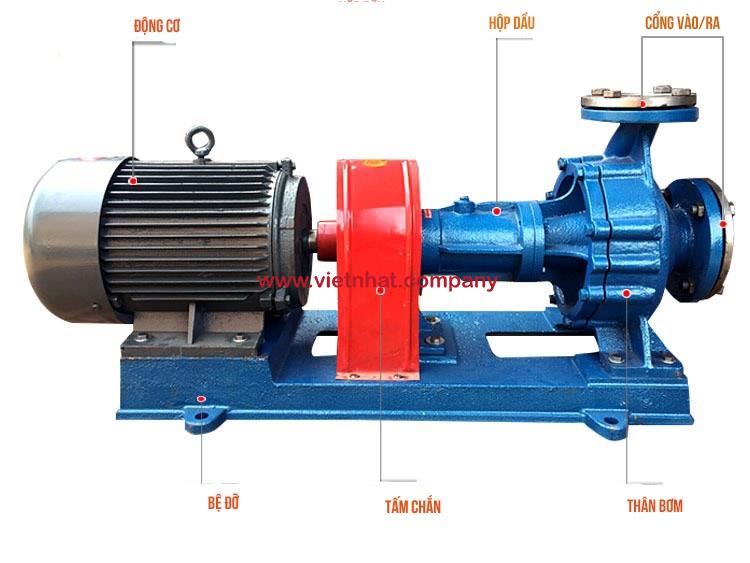

Bơm tuần hoàn dầu truyền nhiệt RY125-80-160 160m3/h, 50m, 22kW, 2900 vòng/phút

Nguyên tắc hoạt động của Bơm dầu truyền nhiệt RY125-80-160

Bơm dầu truyền nhiệt RY125-80-160 hoạt động theo nguyên lý của bơm ly tâm. Động cơ truyền chuyển động quay qua khớp nối mềm đến trục bơm, làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút.

Khi bánh công tác quay, dầu truyền nhiệt được hút vào tâm bánh công tác qua cửa hút theo hướng trục. Dưới tác dụng của lực ly tâm, dầu được đẩy từ tâm ra mép ngoài bánh công tác, làm tăng vận tốc và áp suất của dòng chất lỏng.

Dầu sau đó đi vào thân bơm, nơi một phần động năng được chuyển thành áp năng trước khi thoát ra cửa xả theo hướng hướng tâm. Quá trình này diễn ra liên tục, tạo nên dòng tuần hoàn dầu nóng trong toàn bộ hệ thống.

Quá trình làm việc chính

Hút dầu vào bơm

Khi bánh công tác quay, vùng áp suất thấp hình thành tại cửa hút. Dầu truyền nhiệt từ hệ thống được hút vào tâm bánh công tác.

Tăng năng lượng cho dầu

Các cánh của bánh công tác truyền năng lượng cơ học từ động cơ sang dầu. Dầu được gia tốc và chuyển động ra phía ngoài dưới tác dụng của lực ly tâm.

Tạo cột áp

Khi dầu đi qua thân bơm, vận tốc dòng chảy được chuyển hóa một phần thành áp suất. Nhờ đó, Bơm dầu truyền nhiệt RY125-80-160 có thể tạo cột áp khoảng 50 m tại lưu lượng 160 m³/h.

Đẩy dầu vào hệ thống

Dầu có áp suất cao được đưa ra cửa xả và tiếp tục tuần hoàn qua lò gia nhiệt, đường ống và thiết bị trao đổi nhiệt trước khi quay trở lại bơm.

Điểm cần lưu ý khi vận hành

Để nguyên tắc hoạt động của Bơm dầu truyền nhiệt RY125-80-160 được duy trì ổn định, bơm phải luôn được mồi đầy dầu trước khi khởi động. Khi làm việc với dầu nóng, cần gia nhiệt bơm từ từ để hạn chế giãn nở nhiệt đột ngột.

Van hút nên mở hoàn toàn trong quá trình vận hành, còn lưu lượng được điều chỉnh bằng van xả. Không nên để bơm chạy lâu khi van xả đóng hoặc vận hành ở lưu lượng quá thấp.

Bơm dầu truyền nhiệt RY125-80-160 hoạt động bằng cách sử dụng bánh công tác quay để tạo lực ly tâm, hút dầu vào tâm bánh công tác, tăng năng lượng cho dòng dầu và đẩy dầu ra hệ thống với lưu lượng và cột áp yêu cầu. Nguyên lý này giúp bơm duy trì dòng tuần hoàn dầu nóng liên tục, phù hợp với các hệ thống gia nhiệt công nghiệp.

Bơm dầu truyền nhiệt RY125-80-160 cho hệ thống gia nhiệt nhà máy

Bơm dầu truyền nhiệt RY125-80-160 phù hợp với các hệ thống gia nhiệt công nghiệp sử dụng dầu tải nhiệt làm môi chất truyền nhiệt tuần hoàn. Với lưu lượng 160 m³/h, cột áp 50 m và tốc độ quay 2.900 vòng/phút, bơm đáp ứng tốt nhu cầu vận chuyển dầu nóng liên tục giữa lò gia nhiệt và các thiết bị sử dụng nhiệt trong nhà máy.

Vai trò của RY125-80-160 trong hệ thống gia nhiệt

Trong hệ thống gia nhiệt nhà máy, bơm RY125-80-160 có nhiệm vụ tạo dòng tuần hoàn dầu tải nhiệt từ nguồn gia nhiệt đến các thiết bị công nghệ, sau đó đưa dầu hồi trở lại lò để tiếp tục chu trình.

Nhờ khả năng tuần hoàn lưu lượng lớn, bơm giúp duy trì nhiệt độ ổn định tại nhiều vị trí sử dụng nhiệt, phù hợp với các dây chuyền sản xuất cần cấp nhiệt liên tục.

Ứng dụng trong nhà máy

Hệ thống lò dầu tải nhiệt

RY125-80-160 có thể sử dụng làm bơm tuần hoàn chính trong hệ thống lò dầu tải nhiệt. Bơm đưa dầu nóng từ lò đến thiết bị sử dụng nhiệt và hồi dầu về lò, giúp quá trình truyền nhiệt diễn ra liên tục.

Hệ thống gia nhiệt thiết bị công nghệ

Bơm phù hợp cho các hệ thống cấp nhiệt đến bồn gia nhiệt, thiết bị trao đổi nhiệt, bồn phản ứng, máy sấy và các cụm thiết bị cần duy trì nhiệt độ trong quá trình sản xuất.

Hệ thống gia nhiệt nhiều điểm

Với lưu lượng 160 m³/h, RY125-80-160 có thể được xem xét cho các nhà máy có nhiều thiết bị sử dụng nhiệt cùng lúc, miễn là tổng trở lực đường ống và điểm làm việc phù hợp với đặc tính của bơm.

Ưu điểm khi sử dụng RY125-80-160

Lưu lượng lớn

Lưu lượng 160 m³/h giúp bơm đáp ứng các hệ thống gia nhiệt có nhu cầu tuần hoàn dầu cao.

Cột áp phù hợp cho hệ thống đường ống

Cột áp 50 m giúp bơm thắng được tổn thất áp suất qua đường ống, van, bộ lọc và thiết bị trao đổi nhiệt trong nhà máy.

Phù hợp với môi chất nhiệt độ cao

Dòng RY được thiết kế để vận chuyển dầu truyền nhiệt và các chất lỏng nhiệt độ cao, phù hợp với môi trường vận hành của hệ thống gia nhiệt công nghiệp.

Thuận tiện cho vận hành liên tục

Kết cấu bơm và động cơ lắp đồng tâm trên cùng bệ máy, truyền động qua khớp nối mềm, phù hợp với các hệ thống cần vận hành ổn định trong thời gian dài.

Lưu ý khi lắp đặt và vận hành

Khi sử dụng Bơm dầu truyền nhiệt RY125-80-160 cho hệ thống gia nhiệt nhà máy, cần đảm bảo bơm và động cơ được căn chỉnh đồng tâm, đường ống có giá đỡ độc lập và chiều quay đúng theo thiết kế.

Trước khi khởi động, cần mồi đầy môi chất vào bơm. Với hệ thống dầu nóng, phải gia nhiệt từ từ trước khi đưa bơm vào làm việc ổn định. Trong quá trình vận hành, cần theo dõi lưu lượng, áp suất, độ rung và nhiệt độ ổ trục.

Không nên để bơm làm việc ở lưu lượng quá thấp. Với lưu lượng thiết kế 160 m³/h, cần duy trì lưu lượng tối thiểu phù hợp để tránh tình trạng vận hành không ổn định và ảnh hưởng đến tuổi thọ thiết bị.

Bơm dầu truyền nhiệt RY125-80-160 cho hệ thống gia nhiệt nhà máy là lựa chọn phù hợp cho các hệ thống tuần hoàn dầu nóng cần lưu lượng lớn và vận hành liên tục. Với lưu lượng 160 m³/h, cột áp 50 m và tốc độ 2.900 vòng/phút, bơm có thể đáp ứng tốt nhu cầu cấp nhiệt cho lò dầu tải nhiệt, thiết bị trao đổi nhiệt, bồn gia nhiệt và nhiều thiết bị công nghệ trong nhà máy.

Hiệu quả vận hành của RY125-80-160 phụ thuộc nhiều vào việc lựa chọn đúng điểm làm việc, lắp đặt đúng kỹ thuật và kiểm soát tốt điều kiện vận hành của toàn bộ hệ thống.
