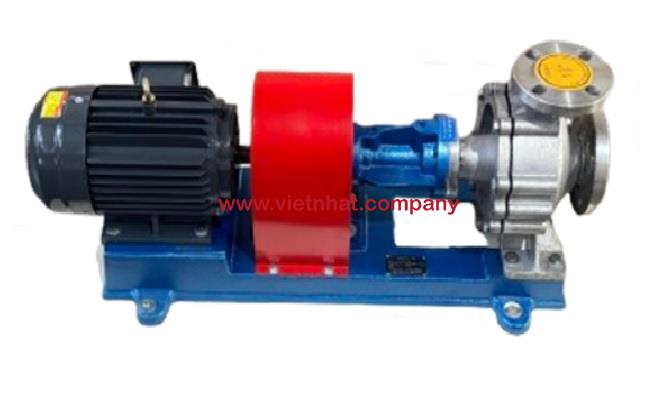

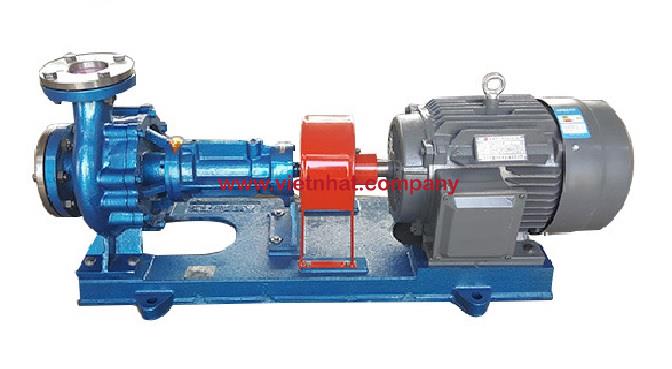

Bơm dầu truyền nhiệt RY20-20-125 lưu lượng 1.5 m³/h, cột áp 22 m, công suất 0.75 kW, tốc độ 2800 vòng/phút

Khả năng vận hành của Bơm dầu truyền nhiệt RY20-20-125 với lưu lượng 1.5 m³/h

Bơm dầu truyền nhiệt RY20-20-125 với lưu lượng 1.5 m³/h được thiết kế để duy trì quá trình tuần hoàn dầu truyền nhiệt ổn định trong các hệ thống có nhu cầu lưu lượng nhỏ. Với cột áp 22 m, công suất động cơ 0,75 kW và tốc độ quay 2.800 vòng/phút, bơm có khả năng tạo dòng dầu liên tục và đáp ứng tốt yêu cầu vận chuyển dầu qua đường ống có mức trở lực phù hợp.

Khả năng duy trì lưu lượng 1.5 m³/h

Điểm vận hành chính của Bơm dầu truyền nhiệt RY20-20-125 là lưu lượng 1,5 m³/h, tương đương khoảng 1.500 lít dầu mỗi giờ. Mức lưu lượng này phù hợp với hệ thống tuần hoàn dầu truyền nhiệt quy mô nhỏ, nơi lượng dầu cần vận chuyển không quá lớn nhưng yêu cầu dòng chảy phải được duy trì liên tục.

Khi vận hành đúng điểm làm việc, bơm giúp dầu truyền nhiệt lưu thông đều trong hệ thống, hạn chế tình trạng dòng chảy không ổn định và hỗ trợ quá trình truyền nhiệt diễn ra liên tục.

Khả năng tạo cột áp 22 m

Bên cạnh lưu lượng 1.5 m³/h, Bơm dầu truyền nhiệt RY20-20-125 có cột áp 22 m. Cột áp này tạo khả năng đẩy dầu qua đường ống và vượt qua trở lực phát sinh trong hệ thống tuần hoàn.

Sự kết hợp giữa lưu lượng 1,5 m³/h và cột áp 22 m giúp bơm phù hợp với những hệ thống cần lượng dầu tuần hoàn vừa phải nhưng vẫn yêu cầu áp lực đủ để duy trì dòng dầu ổn định.

Khả năng vận hành với tốc độ 2.800 vòng/phút

Bơm dầu truyền nhiệt RY20-20-125 làm việc ở tốc độ 2.800 vòng/phút. Ở tốc độ này, bánh công tác tạo lực ly tâm để đưa dầu từ cửa hút sang cửa xả và duy trì quá trình tuần hoàn.

Tốc độ quay tương đối cao giúp bơm đạt được lưu lượng 1,5 m³/h và cột áp 22 m trong một thiết kế nhỏ gọn. Tuy nhiên, để khả năng vận hành được ổn định, trục bơm và động cơ cần được căn chỉnh chính xác, tránh rung động và ma sát bất thường khi bơm chạy liên tục.

Khả năng vận hành với động cơ 0,75 kW

Động cơ công suất 0,75 kW đáp ứng yêu cầu vận hành của RY20-20-125 tại mức lưu lượng 1,5 m³/h. Đây là mức công suất phù hợp với một model bơm có lưu lượng nhỏ, giúp thiết bị duy trì quá trình tuần hoàn dầu mà không cần sử dụng động cơ công suất lớn.

Sự kết hợp giữa động cơ 0,75 kW và tốc độ 2.800 vòng/phút giúp Bơm dầu truyền nhiệt RY20-20-125 duy trì khả năng vận hành ổn định khi hệ thống được thiết kế đúng với thông số của bơm.

Khả năng vận hành liên tục của RY20-20-125

Duy trì dòng dầu liên tục

Đối với hệ thống dầu truyền nhiệt, dòng dầu cần được tuần hoàn liên tục để tránh tình trạng nhiệt phân bố không đồng đều. Với lưu lượng thiết kế 1,5 m³/h, RY20-20-125 có thể đảm nhiệm việc duy trì dòng dầu liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.

Khả năng này đặc biệt phù hợp với hệ thống có thể tích dầu không quá lớn và yêu cầu lưu lượng tuần hoàn ổn định trong thời gian dài.

Vận hành ổn định khi đủ dầu

Khả năng vận hành của Bơm dầu truyền nhiệt RY20-20-125 với lưu lượng 1.5 m³/h phụ thuộc nhiều vào việc duy trì đủ dầu tại cửa hút. Bơm cần được mồi đầy trước khi khởi động và không nên vận hành trong tình trạng thiếu dầu.

Khi lượng dầu cấp vào ổn định, bánh công tác có thể duy trì dòng chảy đều, từ đó giúp bơm đạt lưu lượng gần với thông số thiết kế và hạn chế rung động, tiếng ồn hoặc tăng nhiệt bất thường.

Khả năng làm việc ở lưu lượng ổn định

RY20-20-125 đạt hiệu quả vận hành tốt khi lưu lượng thực tế được duy trì gần với mức thiết kế 1,5 m³/h. Việc giảm lưu lượng quá thấp trong thời gian dài có thể làm thay đổi trạng thái dòng chảy bên trong thân bơm và khiến thiết bị vận hành kém ổn định.

Vì vậy, khi sử dụng RY20-20-125, cần lựa chọn hệ thống đường ống và mức trở lực phù hợp để bơm có thể làm việc gần với điểm lưu lượng thiết kế.

Khả năng vận hành trong hệ thống dầu nóng

Duy trì tuần hoàn dầu ở nhiệt độ cao

Bơm dầu truyền nhiệt RY20-20-125 được thiết kế cho nhiệm vụ tuần hoàn dầu truyền nhiệt. Khi dầu được gia nhiệt, bơm tiếp tục tạo dòng tuần hoàn với mục tiêu đưa dầu nóng từ nguồn gia nhiệt đến khu vực sử dụng nhiệt và đưa dầu trở lại để tiếp tục chu trình.

Với lưu lượng 1,5 m³/h, model này thích hợp cho những hệ thống dầu nóng quy mô nhỏ cần lượng dầu tuần hoàn không lớn nhưng phải duy trì liên tục.

Khả năng thích ứng với quá trình tăng nhiệt

Khi nhiệt độ dầu tăng, các bộ phận của bơm cũng xảy ra giãn nở nhiệt. Vì vậy, khả năng vận hành của Bơm dầu truyền nhiệt RY20-20-125 sẽ ổn định hơn khi nhiệt độ được tăng từ từ thay vì đưa dầu quá nóng vào bơm ngay khi khởi động.

Việc gia nhiệt đều giúp các chi tiết bên trong thích ứng với sự thay đổi nhiệt độ, hạn chế biến dạng và duy trì trạng thái làm việc ổn định của trục, bánh công tác và bộ phận làm kín.

Các yếu tố ảnh hưởng đến khả năng vận hành của RY20-20-125

Trở lực của hệ thống

Mặc dù Bơm dầu truyền nhiệt RY20-20-125 có thông số lưu lượng 1,5 m³/h và cột áp 22 m, lưu lượng thực tế vẫn phụ thuộc vào trở lực của hệ thống.

Nếu trở lực tăng quá cao, lưu lượng thực tế có thể giảm. Ngược lại, nếu trở lực quá thấp, lưu lượng có thể tăng vượt khỏi điểm vận hành mong muốn. Vì vậy, hệ thống cần được thiết kế phù hợp với khả năng tạo cột áp của bơm.

Điều kiện đường hút

Đường hút thông thoáng giúp RY20-20-125 nhận đủ lượng dầu cần thiết để duy trì lưu lượng. Nếu đường hút quá nhỏ, bị tắc, có nhiều tổn thất hoặc xuất hiện không khí, khả năng vận hành của bơm sẽ giảm và lưu lượng có thể không đạt 1,5 m³/h.

Độ đồng tâm của bơm và động cơ

Ở tốc độ 2.800 vòng/phút, độ đồng tâm giữa bơm và động cơ ảnh hưởng trực tiếp đến sự ổn định khi vận hành. Căn chỉnh tốt giúp giảm rung, giảm tải lên ổ bi và giúp bơm duy trì tốc độ quay ổn định.

Điều này đặc biệt quan trọng khi Bơm dầu truyền nhiệt RY20-20-125 phải vận hành liên tục trong hệ thống tuần hoàn dầu.

Đánh giá khả năng vận hành của Bơm dầu truyền nhiệt RY20-20-125

Với lưu lượng 1.5 m³/h, cột áp 22 m, công suất 0.75 kW và tốc độ quay 2.800 vòng/phút, RY20-20-125 là model có khả năng vận hành phù hợp với hệ thống tuần hoàn dầu truyền nhiệt lưu lượng nhỏ.

Điểm nổi bật của model này nằm ở sự kết hợp giữa lưu lượng thấp và cột áp tương đối cao. Bơm không tập trung vào việc vận chuyển một lượng dầu lớn mà hướng tới khả năng duy trì dòng dầu ổn định trong hệ thống có trở lực nhất định.

Khi được vận hành gần điểm thiết kế, cung cấp đủ dầu và duy trì điều kiện đường ống phù hợp, Bơm dầu truyền nhiệt RY20-20-125 với lưu lượng 1.5 m³/h có thể làm việc liên tục, duy trì dòng dầu đều và đáp ứng tốt yêu cầu tuần hoàn dầu nóng.

Khả năng vận hành của Bơm dầu truyền nhiệt RY20-20-125 với lưu lượng 1.5 m³/h được thể hiện qua khả năng duy trì dòng dầu tuần hoàn ổn định ở cột áp 22 m, tốc độ 2.800 vòng/phút và công suất động cơ 0,75 kW. Đây là cấu hình phù hợp với các hệ thống dầu truyền nhiệt có nhu cầu lưu lượng nhỏ nhưng yêu cầu dòng chảy liên tục và đủ áp lực để vượt qua trở lực đường ống.

Để RY20-20-125 phát huy đúng khả năng vận hành, cần duy trì đủ dầu tại cửa hút, hạn chế vận hành ở lưu lượng quá thấp, kiểm soát trở lực hệ thống và bảo đảm cụm bơm – động cơ làm việc ổn định. Khi các điều kiện này được đáp ứng, bơm có thể duy trì tốt lưu lượng 1,5 m³/h trong quá trình tuần hoàn dầu truyền nhiệt.

Khám phá chi tiết cấu tạo bên trong Bơm dầu truyền nhiệt RY20-20-125

Bơm dầu truyền nhiệt RY20-20-125 được thiết kế theo kết cấu bơm ly tâm trục ngang, chuyên làm việc với dầu tải nhiệt ở nhiệt độ cao. Cấu tạo bên trong tập trung vào cụm thủy lực, cụm trục – ổ bi, hệ thống làm kín và cụm truyền động. Các bộ phận được bố trí liên kết chặt chẽ nhằm duy trì khả năng quay ổn định, hạn chế rò rỉ dầu và giảm ảnh hưởng của nhiệt độ đến các chi tiết cơ khí.

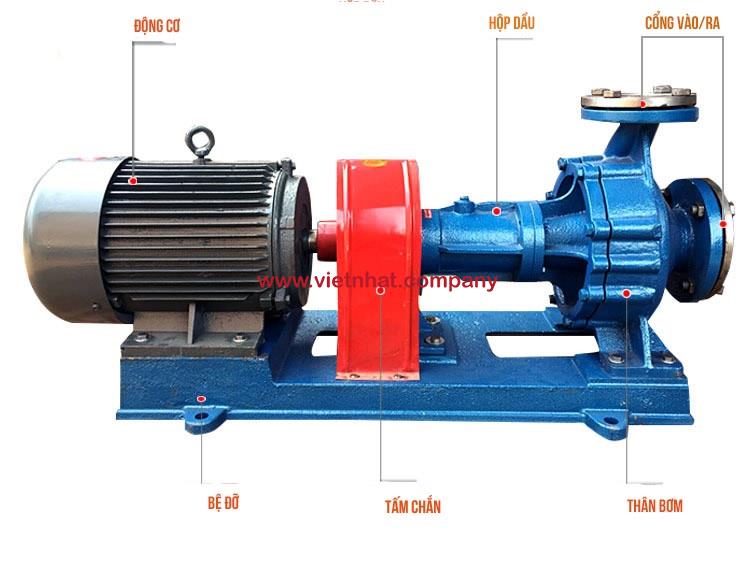

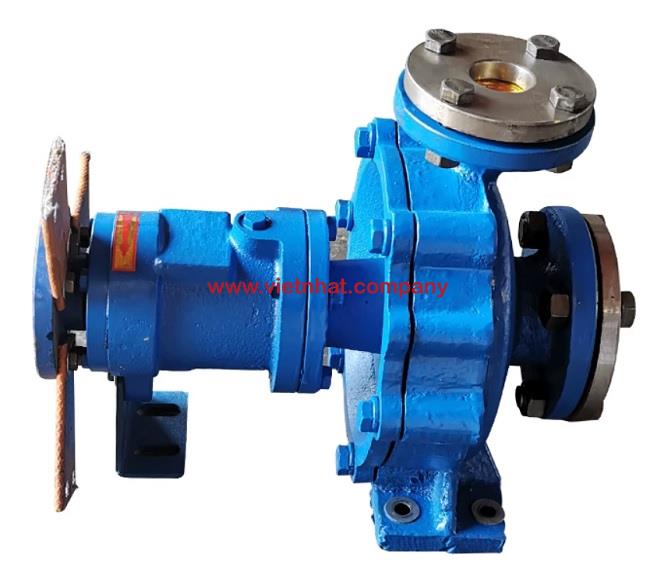

Cấu tạo tổng thể Bơm dầu truyền nhiệt RY20-20-125

Bên trong Bơm dầu truyền nhiệt RY20-20-125 gồm các bộ phận chính: thân bơm, bánh công tác, đai ốc bánh công tác, nắp bơm, trục bơm, ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục, giá đỡ, phớt dầu và bộ chèn làm kín.

Các chi tiết được bố trí dọc theo trục bơm. Phía trước là thân bơm và bánh công tác, khu vực giữa gồm nắp bơm và hệ thống làm kín, phía sau là cụm trục, ổ bi và bộ phận kết nối với khớp nối truyền động.

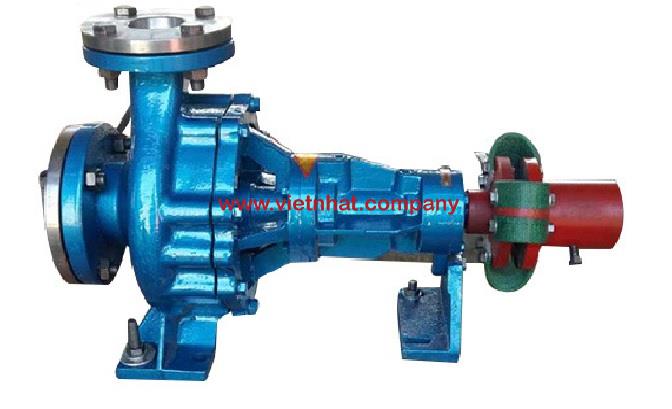

Thân Bơm dầu truyền nhiệt RY20-20-125

Kết cấu thân bơm

Thân bơm là bộ phận bao quanh bánh công tác và tạo thành buồng dẫn dầu bên trong Bơm dầu truyền nhiệt RY20-20-125. Đây cũng là chi tiết trực tiếp tiếp xúc với dầu truyền nhiệt trong quá trình bơm hoạt động.

Cửa hút của bơm được bố trí theo hướng trục, giúp dầu đi thẳng vào khu vực tâm bánh công tác. Cửa xả bố trí theo hướng tâm và hướng lên trên, tiếp nhận dòng dầu sau khi được bánh công tác gia tốc.

Thân bơm cần có độ cứng tốt để duy trì hình dạng và khe hở làm việc ổn định khi nhiệt độ dầu tăng cao.

Bánh công tác Bơm dầu truyền nhiệt RY20-20-125

Bánh công tác là bộ phận tạo lực chính

Bánh công tác nằm bên trong thân Bơm dầu truyền nhiệt RY20-20-125 và được lắp trực tiếp trên trục bơm. Khi trục quay, bánh công tác quay theo và truyền năng lượng cho dầu tải nhiệt.

Dầu đi vào tâm bánh công tác, sau đó chuyển động theo các cánh dẫn ra phía ngoài. Quá trình này làm tăng vận tốc và áp suất của dòng dầu trước khi dầu đi vào khoang dẫn của thân bơm.

Với model RY20-20-125, bánh công tác làm việc cùng tốc độ quay của trục là khoảng 2.800 vòng/phút, tạo điểm làm việc có lưu lượng 1,5 m³/h và cột áp 22 m.

Đai ốc bánh công tác

Bánh công tác được giữ trên trục bằng đai ốc chuyên dụng. Đai ốc có nhiệm vụ cố định vị trí bánh công tác, tránh dịch chuyển dọc trục trong quá trình quay.

Đây là chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến sự ổn định của cụm rôto. Nếu đai ốc bị lỏng, bánh công tác có thể thay đổi vị trí, gây rung động hoặc va chạm với các chi tiết cố định.

Trục Bơm dầu truyền nhiệt RY20-20-125

Trục bơm chạy xuyên qua cụm ổ trục và kết nối trực tiếp với bánh công tác. Đây là bộ phận truyền mô-men từ động cơ đến bánh công tác.

Vai trò của trục bơm

Trục Bơm dầu truyền nhiệt RY20-20-125 phải đồng thời thực hiện hai nhiệm vụ chính:

• Giữ bánh công tác đúng vị trí.
• Truyền chuyển động quay từ khớp nối đến bánh công tác.

Do tốc độ quay đạt 2.800 vòng/phút, độ thẳng và độ đồng tâm của trục có ảnh hưởng lớn đến độ rung của toàn bộ cụm bơm.

Bề mặt trục tại các vị trí tiếp xúc với ổ bi và hệ thống làm kín cũng cần độ chính xác cao để hạn chế mài mòn trong quá trình vận hành.

Cụm ổ bi Bơm dầu truyền nhiệt RY20-20-125

Hai ổ bi đỡ và định vị trục

Bên trong thân ổ trục của Bơm dầu truyền nhiệt RY20-20-125 bố trí hai bộ ổ bi. Chúng có nhiệm vụ đỡ trục và duy trì tâm quay của cụm rôto.

Một ổ bi được bố trí về phía bánh công tác, ổ còn lại nằm về phía khớp nối. Cách bố trí này giúp phân bố tải trên trục và tăng độ ổn định khi bánh công tác quay ở tốc độ cao.

Ổ bi còn giúp kiểm soát chuyển động của trục, hạn chế rung và ngăn bánh công tác tiếp xúc với các phần cố định bên trong thân bơm.

Thân ổ trục Bơm dầu truyền nhiệt RY20-20-125

Thân ổ trục bao quanh trục và hai ổ bi. Bộ phận này tạo thành kết cấu đỡ chính cho cụm rôto phía sau thân bơm.

Khoang bôi trơn bên trong thân ổ trục

Bên trong thân ổ trục có không gian dành cho hệ thống bôi trơn. Dầu và mỡ bôi trơn tạo lớp màng giữa các bề mặt chuyển động của ổ bi, giảm ma sát khi trục quay.

Đối với bơm dầu truyền nhiệt, cụm ổ trục được bố trí cách thân bơm một khoảng nhất định. Khoảng cách này góp phần hạn chế nhiệt từ dầu nóng truyền trực tiếp đến ổ bi.

Ống dẫn dầu bên trong cụm ổ trục

Trong cấu tạo Bơm dầu truyền nhiệt RY20-20-125 còn có ống dẫn dầu nằm trong khu vực cụm ổ trục.

Ống dẫn dầu hỗ trợ đưa dầu đến khu vực cần bôi trơn, giúp các chi tiết quay duy trì điều kiện làm việc ổn định. Đây là một phần của kết cấu bôi trơn được tích hợp trực tiếp trong cụm thân ổ trục.

Nắp chặn ổ trục

Nắp chặn được lắp ở đầu thân ổ trục, có nhiệm vụ giữ các chi tiết bên trong đúng vị trí và đóng kín khu vực ổ bi.

Nắp chặn phối hợp với phớt dầu để hạn chế dầu bôi trơn thoát ra khỏi thân ổ trục, đồng thời giảm khả năng bụi bẩn và tạp chất từ bên ngoài xâm nhập vào ổ bi.

Nắp Bơm dầu truyền nhiệt RY20-20-125

Nắp bơm nằm giữa thân bơm và thân ổ trục. Đây là chi tiết liên kết cụm thủy lực phía trước với cụm trục phía sau.

Vị trí bố trí hệ thống làm kín

Trục bơm đi xuyên qua nắp bơm nên khu vực này cũng là nơi bố trí hệ thống làm kín.

Nắp bơm tạo vị trí lắp bộ chèn làm kín và các chi tiết liên quan, giúp hạn chế dầu truyền nhiệt từ buồng bơm đi theo trục ra bên ngoài.

Bộ chèn làm kín

Bơm dầu truyền nhiệt RY20-20-125 sử dụng bộ chèn làm kín tại khu vực trục xuyên qua nắp bơm.

Bộ chèn bao quanh bề mặt trục, tạo độ kín giữa phần quay và phần cố định. Khi trục quay, bộ chèn vẫn phải duy trì khả năng làm kín nhưng không được ép quá chặt để tránh tạo ma sát lớn.

Đây là một trong những chi tiết quan trọng trong cấu tạo bên trong bơm vì dầu truyền nhiệt có nhiệt độ cao và có khả năng rò theo trục nếu hệ thống làm kín không hoạt động tốt.

Phớt dầu Bơm dầu truyền nhiệt RY20-20-125

Phớt dầu được bố trí tại cụm ổ trục, khác với bộ chèn làm kín ở khu vực nắp bơm.

Chức năng chính của phớt dầu là giữ dầu hoặc mỡ bôi trơn bên trong thân ổ trục. Đồng thời, phớt hạn chế bụi và tạp chất bên ngoài tiếp xúc với các ổ bi.

Do nằm tương đối gần khu vực bơm dầu nóng, phớt dầu cần có khả năng chịu nhiệt phù hợp để duy trì độ đàn hồi và khả năng làm kín.

Giá đỡ cụm trục

Giá đỡ nằm phía dưới cụm thân ổ trục và tạo điểm liên kết với bệ bơm.

Bộ phận này giúp cố định cụm trục, ổ bi và nắp bơm theo đúng tâm thiết kế. Độ cứng của giá đỡ ảnh hưởng trực tiếp đến khả năng duy trì độ đồng tâm giữa trục bơm và trục động cơ.

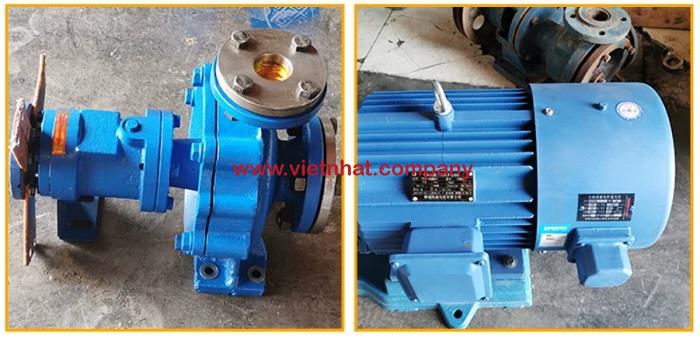

Khớp nối truyền động

Ở phía cuối trục Bơm dầu truyền nhiệt RY20-20-125 là khớp nối mềm kết nối trục bơm với trục động cơ.

Khớp nối truyền mô-men từ động cơ 0,75 kW đến trục bơm, sau đó trục làm bánh công tác quay.

Kết cấu khớp nối mềm giúp truyền chuyển động ổn định và hấp thụ một phần rung động hoặc sai lệch rất nhỏ giữa hai trục.

Cách các bộ phận bên trong RY20-20-125 liên kết với nhau

Cấu tạo bên trong Bơm dầu truyền nhiệt RY20-20-125 có thể hình dung thành một chuỗi liên kết:

Khớp nối → trục bơm → bánh công tác → thân bơm.

Khớp nối nhận mô-men từ động cơ và truyền sang trục. Trục quay kéo bánh công tác quay. Bánh công tác tạo chuyển động cho dầu, còn thân bơm thu và dẫn dòng dầu về cửa xả.

Bao quanh cụm chuyển động này là hệ thống hỗ trợ gồm:

Ổ bi → thân ổ trục → hệ thống bôi trơn → bộ làm kín → phớt dầu.

Các bộ phận này không trực tiếp tạo lưu lượng nhưng giữ cho trục quay ổn định, giảm ma sát và hạn chế rò rỉ.

Cấu tạo bên trong Bơm dầu truyền nhiệt RY20-20-125 tập trung vào bốn cụm chính: cụm thủy lực, cụm rôto, cụm ổ trục và cụm làm kín. Trong đó, thân bơm và bánh công tác đảm nhiệm việc tạo dòng dầu; trục truyền chuyển động; hai ổ bi giữ rôto ổn định; thân ổ trục và ống dẫn dầu phục vụ bôi trơn; còn bộ chèn làm kín và phớt dầu đảm nhiệm kiểm soát rò rỉ.

Sự bố trí liên hoàn giữa thân bơm, bánh công tác, trục, ổ bi, nắp bơm, thân ổ trục, phớt dầu và bộ chèn làm kín tạo nên kết cấu đặc trưng của Bơm dầu truyền nhiệt RY20-20-125, phù hợp với yêu cầu làm việc của một bơm ly tâm chuyên dùng cho dầu tải nhiệt.
