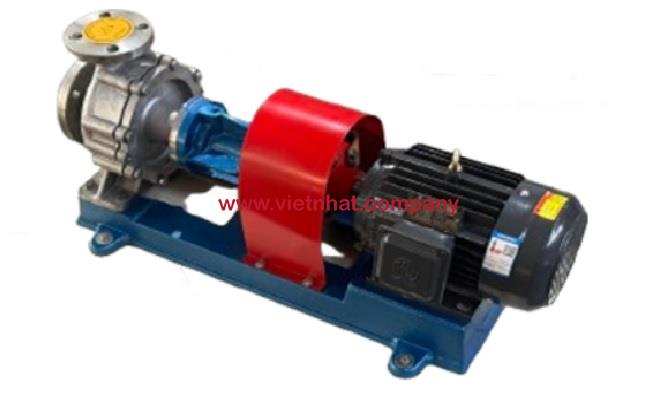

Bơm dầu truyền nhiệt RY65-40-250A công suất 7.5 kW, cột áp 51 m, lưu lượng 20 m3/h

Đánh giá chi tiết thiết kế gọn nhẹ của Bơm dầu truyền nhiệt RY65-40-250A

Bơm dầu truyền nhiệt RY65-40-250A được thiết kế theo hướng gọn, tập trung các cụm cơ khí chính trên cùng một bệ máy. Đây là ưu điểm đáng chú ý khi thiết bị được lắp trong hệ thống tuần hoàn dầu tải nhiệt, nơi yêu cầu bố trí đường ống, van và thiết bị phụ trợ thường khá dày.

Với thông số làm việc gồm lưu lượng 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, model này vừa đáp ứng nhiệm vụ tuần hoàn dầu nóng, vừa giữ được kết cấu tương đối đơn giản và thuận tiện cho lắp đặt.

Kết cấu tập trung giúp cụm bơm gọn hơn

Điểm nổi bật trong thiết kế gọn nhẹ của Bơm dầu truyền nhiệt RY65-40-250A là kiểu kết cấu đỡ một phía. Các bộ phận chính như thân bơm, bánh công tác, trục, cụm ổ bi và bộ làm kín được bố trí liên tục theo phương trục.

Cách bố trí này giúp giảm sự phân tán của các chi tiết cơ khí, đồng thời tạo thành một cụm bơm rõ ràng và dễ tiếp cận khi cần kiểm tra hoặc tháo lắp.

Bơm và động cơ bố trí trên cùng bệ máy

Bơm và động cơ được lắp đồng tâm trên cùng một bệ và truyền động qua khớp nối mềm. Đây là yếu tố quan trọng giúp tổng thể RY65-40-250A gọn hơn so với những hệ thống truyền động cần nhiều bộ phận trung gian.

Cách bố trí theo một đường trục cũng giúp đơn giản hóa công tác căn chỉnh và giảm diện tích chiếm chỗ theo chiều ngang của cụm máy.

Cơ chế tản nhiệt tự nhiên giúp giảm thiết bị phụ trợ

Một ưu điểm quan trọng của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Đối với RY65-40-250A, đặc điểm này góp phần làm cụm bơm gọn hơn vì không cần bố trí thêm hệ thống đường nước làm mát xung quanh bơm. Nhờ đó, số lượng đường ống và thiết bị phụ trợ được giảm xuống, giúp khu vực lắp đặt thông thoáng và đơn giản hơn.

Đây chính là một trong những yếu tố thể hiện rõ nhất tính gọn nhẹ trong thiết kế của model này.

Cửa hút và cửa xả bố trí hợp lý

RY65-40-250A có cửa hút theo hướng trục và cửa xả theo hướng tâm thẳng đứng. Kiểu bố trí này phù hợp với kết cấu bơm ly tâm trục ngang và giúp đường đi của môi chất được tổ chức rõ ràng.

Cửa hút 65 mm và cửa xả 40 mm được tích hợp trực tiếp vào thân bơm, không làm phát sinh thêm các cụm dẫn hướng phức tạp. Nhờ vậy, phần thân bơm vẫn giữ được hình dạng tương đối gọn.

Cụm ổ trục được tích hợp trong một thân đỡ

Hai bộ vòng bi của bơm được bố trí trong thân ổ trục, có nhiệm vụ đỡ và định vị rôto. Việc tập trung ổ bi trong cùng một cụm giúp giảm số lượng gối đỡ rời và giữ cho phần phía sau thân bơm ngắn gọn hơn.

Kết cấu này cũng thuận tiện khi bảo dưỡng vì kỹ thuật viên có thể tiếp cận cụm ổ trục theo một trình tự tháo lắp tương đối rõ ràng.

Cụm làm kín đơn giản, không chiếm nhiều không gian

Bơm sử dụng bộ chèn làm kín kết hợp phớt dầu cao su chịu nhiệt. Cụm làm kín được bố trí tập trung tại khu vực nắp bơm và trục, không tạo ra một hệ thống làm kín cồng kềnh bên ngoài.

Điều này tiếp tục hỗ trợ mục tiêu thiết kế gọn nhẹ của RY65-40-250A, đồng thời vẫn đảm bảo chức năng làm kín khi vận chuyển dầu truyền nhiệt.

Thiết kế gọn giúp thuận lợi khi lắp đặt

Nhờ bơm, động cơ, khớp nối và các cụm cơ khí chính được bố trí tập trung, Bơm dầu truyền nhiệt RY65-40-250A dễ bố trí trên mặt bằng hơn.

Thiết kế này đặc biệt phù hợp với các hệ thống có không gian lắp đặt hạn chế hoặc khu vực có nhiều đường ống công nghệ. Khi cần bố trí thêm bơm dự phòng, một cụm máy gọn cũng giúp việc sắp xếp tổng thể thuận lợi hơn.

Tuy nhiên, dù có kết cấu gọn, khu vực lắp đặt vẫn cần chừa đủ không gian để kiểm tra, căn chỉnh và bảo dưỡng.

Thiết kế gọn hỗ trợ bảo trì

Một ưu điểm khác của thiết kế tập trung là quá trình tháo lắp có trình tự tương đối rõ. Từ động cơ, khớp nối, thân ổ trục đến bánh công tác đều có thể được tiếp cận tuần tự.

Điều này giúp giảm sự phức tạp khi kiểm tra các bộ phận thường cần bảo dưỡng như ổ bi, bộ làm kín, trục và bánh công tác.

Đánh giá tổng thể

Xét riêng về yếu tố thiết kế, Bơm dầu truyền nhiệt RY65-40-250A có ưu điểm rõ rệt ở kết cấu gọn và ít hệ thống phụ trợ. Kết cấu đỡ một phía, cụm ổ trục tích hợp, truyền động trực tiếp qua khớp nối mềm, bơm và động cơ cùng nằm trên một bệ, cùng với cơ chế tản nhiệt tự nhiên là những yếu tố tạo nên sự gọn nhẹ của model này.

Thiết kế đó giúp giảm mức độ phức tạp của cụm máy, thuận tiện hơn khi bố trí mặt bằng, lắp đặt và bảo dưỡng, đồng thời vẫn đáp ứng điểm làm việc 20 m³/h, 51 m cột áp, 2.900 vòng/phút và công suất 7,5 kW.

Thiết kế gọn nhẹ của Bơm dầu truyền nhiệt RY65-40-250A được thể hiện chủ yếu ở cách bố trí cơ khí tập trung và giảm thiết bị phụ trợ. Bơm có kết cấu đỡ một phía, cụm ổ trục tích hợp, động cơ và bơm bố trí chung trên bệ máy, truyền động trực tiếp qua khớp nối mềm và sử dụng tản nhiệt tự nhiên.

Nhờ những đặc điểm này, RY65-40-250A phù hợp với các hệ thống tuần hoàn dầu tải nhiệt cần một cụm bơm có cấu tạo đơn giản, chiếm ít không gian và thuận tiện cho quá trình lắp đặt cũng như bảo trì

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

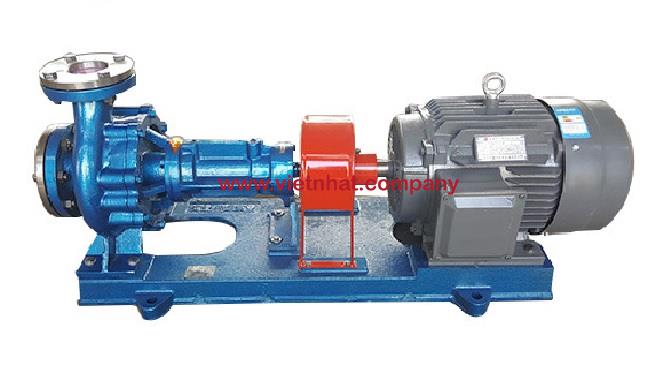

Hình ảnh thực tế bơm dầu truyền nhiệt RY
