Quy trình dịch chuyển chất lỏng nhiệt độ cao trong Bơm dầu truyền nhiệt RY80-50-200

Bơm dầu truyền nhiệt RY80-50-200 làm việc theo nguyên lý bơm ly tâm, trong đó chất lỏng nhiệt độ cao được hút vào tâm bánh công tác, nhận năng lượng từ bánh công tác rồi được đẩy ra cửa xả để tiếp tục tuần hoàn trong hệ thống gia nhiệt.

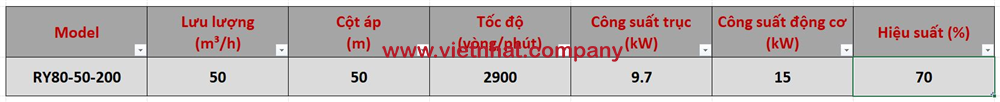

Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW, quá trình dịch chuyển dầu truyền nhiệt trong bơm diễn ra liên tục theo một chu trình khép kín.

Chất lỏng nhiệt độ cao đi vào cửa hút của bơm

Quá trình bắt đầu khi dầu tải nhiệt từ đường ống hệ thống đi vào cửa hút của Bơm dầu truyền nhiệt RY80-50-200.

Cửa hút được bố trí theo phương trục, giúp dòng chất lỏng đi trực tiếp về vùng tâm của bánh công tác. Với model RY80-50-200, đường kính danh nghĩa cửa hút là 80 mm.

Trước khi bơm hoạt động, thân bơm phải được mồi đầy môi chất để loại bỏ không khí bên trong. Điều này giúp bánh công tác tiếp xúc trực tiếp với chất lỏng ngay khi bắt đầu quay và hạn chế tình trạng bơm chạy khô.

Dầu nóng đi vào tâm bánh công tác

Sau khi đi qua cửa hút, chất lỏng nhiệt độ cao được dẫn vào khu vực tâm bánh công tác.

Đây là vùng có vận tốc dòng chảy tương đối thấp so với mép ngoài bánh công tác. Khi bánh công tác bắt đầu quay, dầu được cuốn theo các cánh dẫn và bắt đầu nhận năng lượng cơ học từ trục bơm.

Trong Bơm dầu truyền nhiệt RY80-50-200, bánh công tác được dẫn động ở tốc độ 2.900 vòng/phút, tạo ra lực ly tâm cần thiết để đưa dầu từ tâm bánh công tác ra phía ngoài.

Bánh công tác truyền năng lượng cho chất lỏng

Động cơ 15 kW truyền mô-men qua khớp nối đến trục bơm. Trục tiếp tục truyền chuyển động quay cho bánh công tác.

Khi bánh công tác quay, chất lỏng nằm giữa các cánh công tác bị gia tốc theo hướng từ tâm ra mép ngoài. Trong quá trình này, dầu tải nhiệt nhận thêm động năng và năng lượng áp suất.

Đây là giai đoạn quan trọng nhất trong quy trình dịch chuyển chất lỏng nhiệt độ cao trong Bơm dầu truyền nhiệt RY80-50-200, bởi bánh công tác là bộ phận trực tiếp tạo ra khả năng vận chuyển và nâng áp cho dòng dầu.

Dòng dầu được đẩy ra khỏi bánh công tác

Sau khi nhận năng lượng, dầu nóng rời mép ngoài bánh công tác với vận tốc lớn.

Dòng chất lỏng sau đó đi vào khoang dẫn dòng của thân bơm. Phần thân bơm có nhiệm vụ thu dòng dầu từ bánh công tác và dẫn nó về phía cửa xả.

Trong quá trình này, một phần vận tốc của dòng chất lỏng được chuyển thành áp suất, giúp bơm tạo cột áp cần thiết cho hệ thống.

Ở điểm làm việc đã lựa chọn, Bơm dầu truyền nhiệt RY80-50-200 tạo cột áp khoảng 50 m tại lưu lượng 50 m³/h.

Chất lỏng nhiệt độ cao đi ra cửa xả

Sau khi đi qua thân bơm, dầu tải nhiệt được dẫn đến cửa xả.

Cửa xả của RY80-50-200 có đường kính danh nghĩa 50 mm và được bố trí theo hướng tâm, thường theo phương thẳng đứng.

Từ đây, dầu nóng tiếp tục đi vào đường ống đẩy và được đưa đến các thiết bị sử dụng nhiệt như bộ trao đổi nhiệt, thiết bị gia nhiệt, máy ép nhiệt hoặc các thiết bị công nghệ khác trong hệ thống.

Dầu tiếp tục tuần hoàn trong hệ thống truyền nhiệt

Sau khi truyền nhiệt tại thiết bị sử dụng, dầu tải nhiệt quay trở lại đường hút của bơm.

Bơm dầu truyền nhiệt RY80-50-200 tiếp tục hút dầu và lặp lại chu trình:

Cửa hút → tâm bánh công tác → cánh bánh công tác → mép ngoài bánh công tác → thân bơm → cửa xả → hệ thống sử dụng nhiệt → quay lại bơm.

Chu trình này được duy trì liên tục trong suốt thời gian hệ thống hoạt động.

Kiểm soát nhiệt độ trước khi dịch chuyển dầu nóng

Đối với chất lỏng có nhiệt độ cao, bơm không nên được đưa ngay từ trạng thái nguội lên điều kiện làm việc nóng.

Trước khi khởi động, dầu nóng cần được tuần hoàn qua thân bơm để gia nhiệt sơ bộ. Chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Việc gia nhiệt từ từ giúp các bộ phận của bơm giãn nở ổn định, giảm nguy cơ biến dạng, kẹt rôto hoặc ảnh hưởng đến cụm làm kín.

Duy trì dòng chảy ổn định khi bơm vận hành

Khi bơm đạt tốc độ ổn định, van xả được mở từ từ để đưa chất lỏng vào hệ thống.

Lưu lượng nên được điều chỉnh bằng van xả, không điều chỉnh bằng cách khép van hút. Việc hạn chế dòng vào ở cửa hút có thể làm giảm áp suất hút và tăng nguy cơ xâm thực.

Bơm cũng không nên vận hành ở lưu lượng quá thấp. Trong điều kiện làm việc bình thường, cần duy trì lưu lượng đủ lớn để chất lỏng liên tục đi qua thân bơm, mang nhiệt ra khỏi các khu vực làm việc và giúp bơm vận hành ổn định.

Vai trò của hệ thống làm kín trong quá trình dịch chuyển dầu nóng

Trong khi dầu nhiệt độ cao đi qua thân bơm, khu vực trục xuyên qua nắp bơm cần được làm kín.

Bơm RY sử dụng bộ chèn làm kín kết hợp phớt dầu chịu nhiệt. Cụm này có nhiệm vụ hạn chế dầu nóng rò rỉ theo trục ra phía ngoài và ngăn môi chất ảnh hưởng đến khu vực ổ bi.

Hệ thống làm kín hoạt động ổn định giúp quá trình dịch chuyển chất lỏng trong bơm được duy trì liên tục và an toàn hơn.

Quy trình dừng dòng chất lỏng nhiệt độ cao

Khi cần dừng Bơm dầu truyền nhiệt RY80-50-200, không nên ngắt bơm ngay khi dầu còn ở nhiệt độ quá cao.

Theo nguyên tắc vận hành của dòng RY, chỉ nên dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới khoảng 100°C.

Trước khi tắt động cơ, van xả được đóng từ từ để hạn chế hiện tượng dòng chảy ngược. Sau đó động cơ được dừng và rôto giảm tốc tự nhiên.

Cách dừng này giúp hạn chế sốc nhiệt, dòng chảy ngược và tác động cơ học không cần thiết lên cụm bơm.

Quy trình dịch chuyển chất lỏng nhiệt độ cao trong Bơm dầu truyền nhiệt RY80-50-200 diễn ra theo nguyên lý ly tâm. Dầu nóng đi vào cửa hút, tới tâm bánh công tác, nhận năng lượng từ bánh công tác quay ở 2.900 vòng/phút, sau đó được đẩy ra thân bơm và đi qua cửa xả để tiếp tục tuần hoàn trong hệ thống.

Với lưu lượng 50 m³/h, cột áp 50 m và động cơ 15 kW, quá trình dịch chuyển dầu phụ thuộc trực tiếp vào khả năng tạo lực ly tâm của bánh công tác, sự ổn định của dòng hút, độ kín của cụm trục và việc kiểm soát nhiệt độ trước, trong và sau khi vận hành.

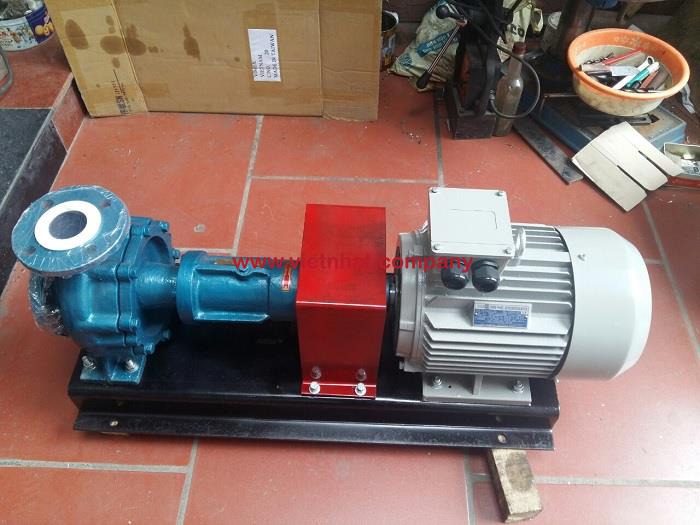

Bơm dầu truyền nhiệt RY80-50-200 Công suất 15 kW, lưu lượng 50 m3/h, cột áp 50 m
