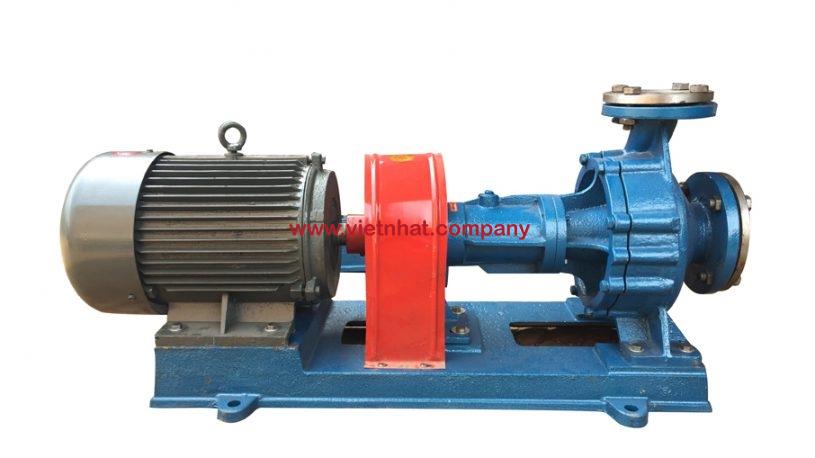

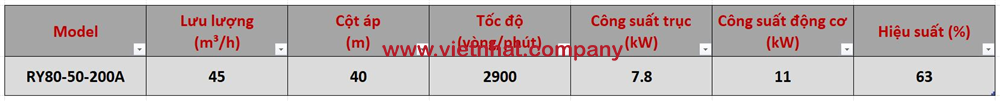

Bơm dầu truyền nhiệt RY80-50-200A là dòng bơm ly tâm trục ngang chuyên dùng để tuần hoàn dầu truyền nhiệt trong các hệ thống gia nhiệt công nghiệp. Model này có lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 11 kW.

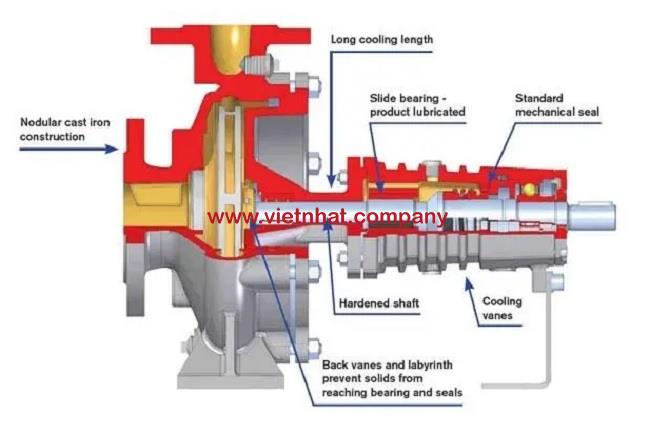

Về cấu tạo, Bơm dầu truyền nhiệt RY80-50-200A được thiết kế theo dạng đỡ một phía, gồm các bộ phận chính như thân bơm, nắp bơm, bánh công tác, trục bơm, cụm ổ trục, bộ làm kín, giá đỡ và khớp nối truyền động.
Thân bơm là bộ phận tạo khoang dẫn dòng cho dầu truyền nhiệt. Cửa hút của bơm được bố trí theo hướng trục, giúp môi chất đi trực tiếp vào tâm bánh công tác. Cửa xả được bố trí hướng tâm theo phương thẳng đứng để dẫn dầu ra khỏi bơm sau khi được tăng áp.
Nắp bơm kết hợp với thân bơm tạo thành khoang làm việc kín, đồng thời là vị trí bố trí trục và bộ phận làm kín.
Bánh công tác là bộ phận quan trọng nhất trong cấu tạo thủy lực của Bơm dầu truyền nhiệt RY80-50-200A. Khi quay ở tốc độ 2.900 vòng/phút, bánh công tác truyền năng lượng cho dầu truyền nhiệt và tạo ra lưu lượng, cột áp cần thiết cho hệ thống.
Trong ký hiệu RY80-50-200A, số 200 thể hiện đường kính ngoài danh nghĩa của bánh công tác thuộc cỡ 200 mm. Ký hiệu A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất so với phiên bản tiêu chuẩn.
Trục bơm có nhiệm vụ truyền mô-men từ động cơ đến bánh công tác. Một đầu trục liên kết với bánh công tác, đầu còn lại kết nối với động cơ thông qua khớp nối mềm.
Trục phải được định vị chính xác và duy trì độ đồng tâm tốt để hạn chế rung động, ma sát và ảnh hưởng đến ổ bi cũng như bộ làm kín.
Cụm ổ trục của Bơm dầu truyền nhiệt RY80-50-200A gồm hai bộ vòng bi đặt trong thân ổ trục. Bộ phận này có nhiệm vụ đỡ và định vị rôto, giúp trục quay ổn định trong quá trình bơm làm việc liên tục ở tốc độ cao.
Hệ thống ổ trục được bố trí tách tương đối khỏi vùng dầu nóng nhằm hạn chế ảnh hưởng của nhiệt độ đến vòng bi và chất bôi trơn.
Bộ làm kín của dòng bơm RY sử dụng kết cấu kết hợp giữa chèn làm kín và phớt dầu cao su chịu nhiệt. Bộ phận này được bố trí tại vị trí trục đi qua nắp bơm nhằm hạn chế dầu truyền nhiệt rò rỉ ra bên ngoài.
Đây là khu vực cần được kiểm tra thường xuyên vì phải chịu đồng thời nhiệt độ cao, áp suất của môi chất và chuyển động quay liên tục của trục.
Bơm dầu truyền nhiệt RY80-50-200A được nối với động cơ bằng khớp nối mềm. Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.
Khớp nối có nhiệm vụ truyền công suất 11 kW từ động cơ sang trục bơm, đồng thời hỗ trợ giảm rung và bù một phần sai lệch nhỏ giữa hai trục. Tuy nhiên, khi lắp đặt vẫn phải căn chỉnh đồng tâm chính xác để bảo đảm bơm vận hành ổn định.
Giá đỡ liên kết cụm ổ trục với bệ máy, tạo kết cấu chịu lực cho toàn bộ phần quay của bơm. Thiết kế này giúp cụm rôto được giữ ổn định và thuận tiện cho quá trình tháo lắp, kiểm tra hoặc bảo dưỡng.
Dòng bơm RY còn sử dụng phương án tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước, giúp cấu tạo tổng thể gọn hơn và giảm các thiết bị phụ trợ.
Tên model cũng thể hiện trực tiếp một số đặc điểm cấu tạo của bơm. Trong đó, 80 là đường kính danh nghĩa cửa hút 80 mm, 50 là đường kính danh nghĩa cửa xả 50 mm, 200 là cỡ đường kính ngoài danh nghĩa của bánh công tác và A thể hiện bánh công tác đã được cắt giảm lần thứ nhất.
Nhờ cách bố trí cửa hút hướng trục, cửa xả hướng tâm, cụm rôto đỡ bằng vòng bi và truyền động qua khớp nối mềm, Bơm dầu truyền nhiệt RY80-50-200A có kết cấu phù hợp cho nhiệm vụ tuần hoàn dầu nóng liên tục trong hệ thống công nghiệp.
Tổng quan về đặc điểm cấu tạo của Bơm dầu truyền nhiệt RY80-50-200A cho thấy đây là dòng bơm có kết cấu tương đối gọn và rõ ràng, gồm thân bơm, bánh công tác, trục, ổ trục, bộ làm kín, giá đỡ và khớp nối truyền động. Các bộ phận được bố trí nhằm bảo đảm khả năng vận chuyển dầu truyền nhiệt ổn định ở lưu lượng 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và công suất 11 kW.
Đặc điểm cấu tạo này giúp RY80-50-200A phù hợp với yêu cầu vận hành liên tục của các hệ thống tuần hoàn dầu truyền nhiệt trong công nghiệp.
Nguyên lý lực ly tâm trong cơ chế hút đẩy của Bơm dầu truyền nhiệt RY80-50-200A là nền tảng giúp bơm tạo ra dòng dầu tuần hoàn liên tục trong hệ thống gia nhiệt. Khi động cơ hoạt động, trục bơm truyền chuyển động quay đến bánh công tác. Bánh công tác quay ở tốc độ 2.900 vòng/phút, làm dầu bên trong chuyển động từ tâm bánh công tác ra phía ngoài dưới tác dụng của lực ly tâm.
Với thông số làm việc lưu lượng 45 m³/h, cột áp 40 m và công suất động cơ 11 kW, RY80-50-200A sử dụng quá trình chuyển đổi cơ năng thành động năng và áp năng của dòng dầu để thực hiện đồng thời hai nhiệm vụ hút và đẩy.
Khi động cơ quay, mô-men được truyền qua khớp nối đến trục bơm và bánh công tác. Dầu đi vào khu vực tâm bánh công tác sẽ được các cánh bơm cuốn theo chuyển động quay.
Dưới tác dụng của chuyển động ly tâm, dầu dịch chuyển từ vùng tâm ra mép ngoài của bánh công tác. Trong quá trình này, dầu nhận năng lượng từ bánh công tác và tăng vận tốc.
Chính sự di chuyển liên tục của dầu từ tâm ra ngoài tạo nên điều kiện cần thiết để hình thành quá trình hút ở cửa vào và quá trình đẩy ở cửa ra.
Khi dầu liên tục được đưa từ tâm bánh công tác ra phía ngoài, áp suất tại khu vực trung tâm giảm xuống tương đối so với áp suất trong đường hút.
Sự chênh lệch áp suất này làm dầu từ hệ thống đi vào cửa hút và tiếp tục tiến tới tâm bánh công tác. Vì vậy, bản chất quá trình hút của bơm ly tâm không phải là bánh công tác trực tiếp “kéo” dầu vào, mà là bánh công tác tạo ra vùng áp suất thấp để dòng dầu liên tục đi vào bơm.
Quá trình có thể hiểu đơn giản như sau:
Bánh công tác đưa dầu ra ngoài → áp suất tại tâm giảm → dầu mới đi vào cửa hút → bánh công tác tiếp tục truyền năng lượng cho dầu.
Chu trình này diễn ra liên tục trong suốt thời gian bơm vận hành.
Ở dòng bơm RY, cửa hút được bố trí theo hướng trục. Dầu từ đường hút đi trực tiếp vào khu vực trung tâm bánh công tác.
Cách bố trí này giúp dòng dầu tiếp cận bánh công tác thuận lợi trước khi được các cánh bơm gia tốc và đưa ra phía ngoài.
Để cơ chế hút làm việc đúng, thân bơm phải được mồi đầy môi chất trước khi khởi động. Nếu có quá nhiều không khí trong bơm, khả năng tạo chênh lệch áp suất và hút dầu sẽ bị suy giảm.
Sau khi đi vào tâm bánh công tác, dầu nhận năng lượng từ các cánh quay. Khi bánh công tác quay ở tốc độ 2.900 vòng/phút, dòng dầu được đẩy mạnh về phía chu vi ngoài.
Dầu rời bánh công tác với vận tốc và năng lượng lớn hơn so với khi đi vào bơm.
Đây là giai đoạn lực ly tâm trực tiếp tham gia vào quá trình đẩy dầu.
Sau khi rời bánh công tác, dầu đi vào phần dẫn dòng của thân bơm. Tại đây, một phần năng lượng vận tốc được chuyển thành áp suất.
Nhờ đó, dầu được đưa tới cửa xả với năng lượng đủ để thắng trở lực của đường ống và các thiết bị trong hệ thống.
Ở điểm làm việc được xác định, Bơm dầu truyền nhiệt RY80-50-200A đạt lưu lượng 45 m³/h và cột áp 40 m. Điều này thể hiện khả năng của bánh công tác trong việc truyền năng lượng cho dòng dầu để duy trì tuần hoàn.
Quá trình hút và đẩy trong RY80-50-200A thực chất diễn ra đồng thời và liên tục.
Khi dầu ở tâm bánh công tác được đưa ra ngoài, khu vực tâm tạo ra áp suất thấp để hút lượng dầu mới vào. Trong khi đó, lượng dầu đã nhận năng lượng tiếp tục được dẫn tới cửa xả.
Chu trình vận hành có thể mô tả ngắn gọn:
Dầu vào cửa hút → đi tới tâm bánh công tác → nhận năng lượng từ bánh công tác → chuyển động ra phía ngoài → áp suất tăng → dầu được đẩy ra cửa xả.
Đây chính là bản chất của Nguyên lý lực ly tâm trong cơ chế hút đẩy của Bơm dầu truyền nhiệt RY80-50-200A.
Tốc độ quay có ảnh hưởng trực tiếp đến khả năng truyền năng lượng của bánh công tác.
Ở tốc độ 2.900 vòng/phút, bánh công tác tạo ra chuyển động đủ mạnh để duy trì điểm làm việc 45 m³/h – 40 m của RY80-50-200A.
Nếu tốc độ quay thấp hơn yêu cầu, năng lượng truyền cho dòng dầu giảm, dẫn đến lưu lượng và cột áp có thể không đạt giá trị thiết kế.
Chiều quay cũng phải chính xác. Theo kết cấu dòng RY, khi nhìn từ phía khớp nối, trục bơm quay theo chiều kim đồng hồ. Quay sai chiều sẽ làm khả năng hút và đẩy giảm rõ rệt.
Trước khi khởi động, thân bơm cần được mồi đầy dầu. Bánh công tác chỉ có thể truyền năng lượng hiệu quả khi khu vực làm việc có đủ chất lỏng.
Van hút cần được mở hoàn toàn khi bơm vận hành. Đường hút bị nghẹt hoặc có quá nhiều không khí sẽ làm giảm khả năng cấp dầu vào tâm bánh công tác.
Nếu bánh công tác bị tắc bởi cặn hoặc dị vật, dòng dầu không thể chuyển động đúng theo hướng thiết kế. Khi đó, cả khả năng hút lẫn khả năng tạo áp suất đẩy đều bị suy giảm.
Nguyên lý lực ly tâm trong cơ chế hút đẩy của Bơm dầu truyền nhiệt RY80-50-200A dựa trên chuyển động quay của bánh công tác. Khi bánh công tác quay ở 2.900 vòng/phút, dầu được đưa từ tâm ra phía ngoài, tạo vùng áp suất thấp tại cửa hút và đồng thời truyền năng lượng cho dòng dầu để tạo áp suất tại cửa xả.
Nhờ cơ chế này, RY80-50-200A có thể duy trì điểm làm việc 45 m³/h, cột áp 40 m với động cơ 11 kW. Muốn quá trình hút đẩy ổn định, bơm phải được mồi đầy dầu, đường hút thông thoáng, bánh công tác quay đúng chiều và không bị cản trở bởi dị vật.
