Giải mã nguyên lý cánh trượt của Máy bơm khí hóa lỏng YAB15-5

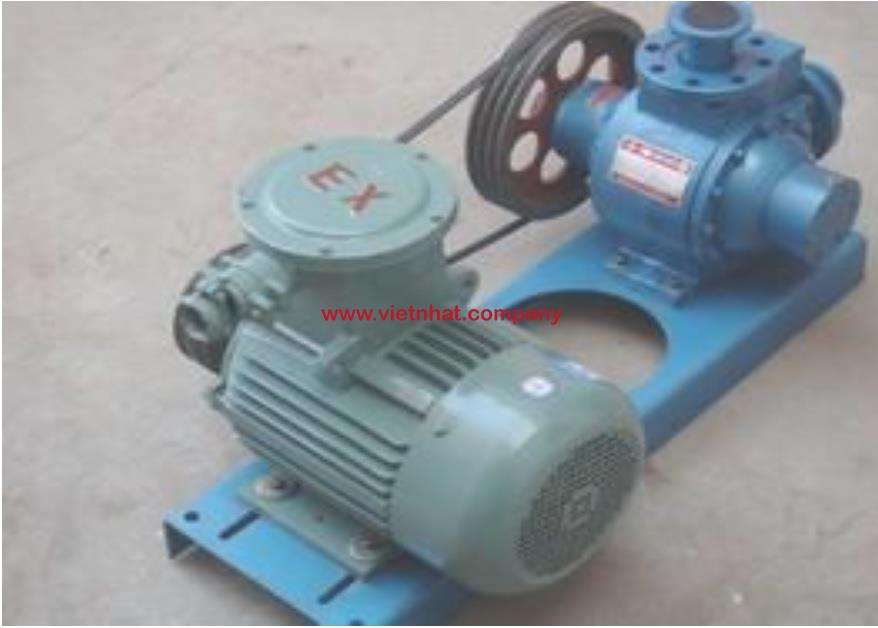

Tổng quan về Máy bơm khí hóa lỏng YAB15-5
Máy bơm khí hóa lỏng YAB15-5 là dòng bơm chuyên dụng dùng để vận chuyển các loại chất lỏng dễ bay hơi, dễ cháy hoặc có yêu cầu cao về độ kín như amoni lỏng, metanol, dimetyl amoni, propylen oxit, benzen thô, etylen oxit và butadien. Thiết bị được ứng dụng phổ biến trong các lĩnh vực khí đốt, dầu khí, hóa chất, dược phẩm và luyện kim.
Với lưu lượng 15m³/h, tốc độ quay 780r.Pm, chênh lệch áp suất 0.5MPa và áp suất làm việc 2.0MPa, Máy bơm khí hóa lỏng YAB15-5 cần một cơ cấu vận hành ổn định, kín khít và ít gây xung động dòng chảy. Trong đó, nguyên lý cánh trượt của Máy bơm khí hóa lỏng YAB15-5 chính là yếu tố quan trọng giúp bơm duy trì khả năng hút – đẩy liên tục, hạn chế rò rỉ môi chất và đảm bảo hiệu quả làm việc trong môi trường công nghiệp.
Cánh trượt trong Máy bơm khí hóa lỏng YAB15-5 là gì?
Cấu tạo cơ bản của cánh trượt
Cánh trượt là bộ phận chuyển động nằm trong rotor của bơm. Khi rotor quay, các cánh trượt sẽ dịch chuyển ra vào theo rãnh dẫn hướng, tạo nên các khoang chứa chất lỏng có thể thay đổi thể tích. Chính sự thay đổi thể tích này tạo ra quá trình hút chất lỏng vào buồng bơm và đẩy chất lỏng ra khỏi cửa xả.
Ở Máy bơm khí hóa lỏng YAB15-5, cánh trượt được chế tạo theo công thức vật liệu đặc biệt, có khả năng chống mài mòn, độ dẻo dai và độ bền cao. Điều này rất quan trọng vì bơm thường làm việc với các môi chất dễ bay hơi, có tính hóa học đặc thù và yêu cầu độ ổn định cao trong quá trình vận chuyển.
Vai trò của cánh trượt trong quá trình bơm
Cánh trượt không chỉ có nhiệm vụ tạo dòng chảy mà còn góp phần duy trì độ kín giữa các khoang làm việc bên trong bơm. Khi cánh trượt áp sát vào thành vỏ bơm, nó giúp phân chia rõ vùng hút và vùng đẩy, hạn chế tình trạng chất lỏng quay ngược lại phía cửa hút.
Nhờ cơ cấu này, Máy bơm khí hóa lỏng YAB15-5 có thể vận chuyển chất lỏng với dòng chảy tương đối đều, ít dao động áp suất và phù hợp với những hệ thống cần cấp chất ổn định như trạm chiết nạp gas, hệ thống hóa chất, hệ thống làm lạnh công nghiệp hoặc dây chuyền sản xuất có sử dụng amoni lỏng.
Giải mã nguyên lý cánh trượt của Máy bơm khí hóa lỏng YAB15-5
Giai đoạn 1: Rotor quay tạo chuyển động ly tâm
Khi động cơ YB132S-4 công suất 5.5KW truyền lực cho trục bơm, rotor bên trong buồng bơm bắt đầu quay với tốc độ 780r.Pm. Trong quá trình quay, các cánh trượt nằm trong rãnh rotor chịu tác động của lực ly tâm và có xu hướng trượt ra ngoài.
Khi cánh trượt vươn ra, mép cánh sẽ áp sát vào bề mặt trong của vỏ bơm. Sự tiếp xúc này tạo nên các khoang kín tương đối giữa các cánh trượt, rotor và thành vỏ bơm. Đây là nền tảng quan trọng để Máy bơm khí hóa lỏng YAB15-5 hình thành quá trình hút và đẩy chất lỏng.
Giai đoạn 2: Thể tích khoang hút tăng lên
Khi rotor tiếp tục quay, vùng gần cửa hút của bơm xuất hiện sự gia tăng thể tích giữa hai cánh trượt liên tiếp. Khi thể tích khoang này tăng, áp suất bên trong khoang giảm xuống, tạo điều kiện để chất lỏng từ đường ống hút đi vào buồng bơm.
Đối với các chất lỏng dễ bay hơi như amoni lỏng, metanol hoặc butadien, quá trình hút cần diễn ra ổn định để hạn chế hiện tượng dao động dòng chảy. Nhờ nguyên lý cánh trượt, Máy bơm khí hóa lỏng YAB15-5 có thể tiếp nhận môi chất liên tục, giúp quá trình vận hành không bị ngắt quãng.
Giai đoạn 3: Chất lỏng được giữ trong khoang kín
Sau khi đi vào buồng bơm, chất lỏng được giữ lại trong các khoang kín tạo bởi cánh trượt, rotor và vỏ bơm. Các khoang này di chuyển theo chiều quay của rotor từ vùng cửa hút sang vùng cửa xả.
Điểm đáng chú ý trong nguyên lý cánh trượt của Máy bơm khí hóa lỏng YAB15-5 là chất lỏng không bị khuấy trộn mạnh như ở một số loại bơm khác. Thay vào đó, môi chất được chuyển dịch theo từng khoang thể tích nhỏ, đều và liên tục. Điều này giúp hạn chế xung động, giảm ma sát không cần thiết và góp phần bảo vệ đặc tính của chất lỏng trong quá trình vận chuyển.
Giai đoạn 4: Thể tích khoang giảm và tạo áp lực đẩy
Khi khoang chứa chất lỏng tiến gần đến cửa xả, hình dạng lệch tâm giữa rotor và vỏ bơm làm cho thể tích khoang giảm dần. Khi thể tích giảm, áp suất trong khoang tăng lên, tạo lực đẩy chất lỏng ra khỏi cửa xả.
Với chênh lệch áp suất 0.5MPa và áp suất làm việc 2.0MPa, Máy bơm khí hóa lỏng YAB15-5 có khả năng tạo áp lực ổn định để đưa môi chất đi qua hệ thống đường ống, bồn chứa hoặc thiết bị chiết nạp. Đây là lý do bơm phù hợp cho các hệ thống cần vận chuyển chất lỏng hóa khí ở điều kiện áp suất tương đối cao.
Vì sao nguyên lý cánh trượt phù hợp với Máy bơm khí hóa lỏng YAB15-5?
Tạo dòng chảy ổn định, ít xung động
Một ưu điểm nổi bật của nguyên lý cánh trượt là khả năng tạo dòng chảy đều. Do chất lỏng được đưa đi theo các khoang kín liên tục nên dòng ra tại cửa xả ít bị giật cục. Điều này rất quan trọng với hệ thống vận chuyển khí hóa lỏng, vì dòng chảy ổn định giúp giảm rung động đường ống, hạn chế va đập thủy lực và hỗ trợ kiểm soát áp suất tốt hơn.
Với lưu lượng 15m³/h, Máy bơm khí hóa lỏng YAB15-5 có thể đáp ứng nhu cầu vận chuyển ở mức trung bình trong các dây chuyền công nghiệp. Khi kết hợp với nguyên lý cánh trượt, bơm vừa đảm bảo lưu lượng cần thiết vừa duy trì sự ổn định trong quá trình vận hành.
Hạn chế rò rỉ môi chất dễ bay hơi
Các chất như amoni lỏng, metanol, etylen oxit hay butadien đều yêu cầu hệ thống bơm có khả năng làm kín tốt. Nếu quá trình bơm không kín, môi chất có thể bay hơi, rò rỉ ra môi trường hoặc gây mất an toàn trong khu vực làm việc.
Ở Máy bơm khí hóa lỏng YAB15-5, cánh trượt kết hợp với vòng đệm và vỏ bơm gang hợp kim chịu mài mòn giúp tăng khả năng làm kín bên trong buồng bơm. Khi cánh trượt áp sát thành vỏ, sự phân chia giữa vùng hút và vùng đẩy rõ ràng hơn, từ đó giảm hiện tượng hồi lưu và hạn chế thất thoát chất lỏng.
Phù hợp với chất lỏng có tính bay hơi cao
Nguyên lý cánh trượt đặc biệt phù hợp với các chất lỏng dễ bay hơi vì quá trình vận chuyển diễn ra theo cơ chế dịch chuyển thể tích. Bơm không phụ thuộc hoàn toàn vào lực ly tâm như bơm ly tâm thông thường, mà sử dụng sự thay đổi thể tích khoang bơm để hút và đẩy chất lỏng.
Nhờ vậy, Máy bơm khí hóa lỏng YAB15-5 có thể làm việc hiệu quả với nhiều môi chất công nghiệp nhạy cảm, nhất là trong các môi trường yêu cầu kiểm soát rò rỉ, áp suất và độ an toàn cao.
Mối liên hệ giữa cánh trượt, vòng đệm và vỏ bơm
Cánh trượt giúp duy trì chuyển động bơm liên tục
Cánh trượt là bộ phận trực tiếp tạo khoang hút – đẩy, vì vậy chất lượng của cánh trượt ảnh hưởng lớn đến hiệu suất làm việc của bơm. Nếu cánh trượt bị mòn, khe hở bên trong buồng bơm tăng lên, làm giảm khả năng tạo áp và khiến dòng chảy không còn ổn định.
Với Máy bơm khí hóa lỏng YAB15-5, cánh trượt được chế tạo theo công thức đặc biệt, có khả năng chống mài mòn và độ bền cao. Điều này giúp bơm duy trì khả năng vận hành ổn định trong thời gian dài, nhất là khi làm việc liên tục trong các hệ thống khí hóa lỏng, hóa chất hoặc dược phẩm.
Vòng đệm hỗ trợ khả năng làm kín
Vòng đệm trong Máy bơm khí hóa lỏng YAB15-5 có vai trò hỗ trợ làm kín tại các vị trí dễ phát sinh rò rỉ. Khi kết hợp với cơ cấu cánh trượt, vòng đệm giúp hạn chế thất thoát môi chất ra bên ngoài và giảm nguy cơ hơi hóa chất lan ra môi trường làm việc.
Đối với các chất lỏng như amoni lỏng hoặc metanol, khả năng làm kín không chỉ ảnh hưởng đến hiệu suất vận hành mà còn liên quan trực tiếp đến yếu tố an toàn. Vì vậy, sự phối hợp giữa cánh trượt và vòng đệm là một điểm quan trọng trong thiết kế của dòng bơm này.
Vỏ bơm gang hợp kim tăng độ kín và độ bền
Vỏ bơm của Máy bơm khí hóa lỏng YAB15-5 được làm bằng gang hợp kim chịu mài mòn mật độ cao, sau gia công có độ nhẵn cao. Bề mặt nhẵn giúp cánh trượt tiếp xúc ổn định hơn, giảm ma sát bất thường và hạn chế khe hở gây rò rỉ.
Đối với bơm cánh trượt, độ chính xác của vỏ bơm ảnh hưởng trực tiếp đến hiệu quả làm kín bên trong buồng bơm. Nếu bề mặt vỏ bơm không đạt độ nhẵn cần thiết, cánh trượt có thể bị mài mòn nhanh, gây suy giảm hiệu suất và làm tăng nguy cơ rò rỉ môi chất.
Ưu điểm vận hành từ nguyên lý cánh trượt của Máy bơm khí hóa lỏng YAB15-5
Khả năng tự duy trì áp suất ổn định
Nhờ nguyên lý cánh trượt, Máy bơm khí hóa lỏng YAB15-5 có thể duy trì áp suất tương đối ổn định trong quá trình vận hành. Khi các khoang bơm liên tục thay đổi thể tích, dòng chất lỏng được hút vào và đẩy ra theo chu kỳ đều đặn, giúp hệ thống làm việc ổn định hơn.
Khả năng này đặc biệt hữu ích trong các ứng dụng chiết nạp, trung chuyển hoặc cấp liệu cho dây chuyền sản xuất. Khi áp suất ổn định, thiết bị phía sau bơm cũng hoạt động an toàn và chính xác hơn.
Giảm hiện tượng hồi lưu trong buồng bơm
Hồi lưu là hiện tượng chất lỏng bị chảy ngược từ vùng áp suất cao về vùng áp suất thấp bên trong bơm. Nếu hồi lưu lớn, hiệu suất bơm sẽ giảm, motor phải làm việc nhiều hơn và lưu lượng thực tế không đạt yêu cầu.
Cánh trượt của Máy bơm khí hóa lỏng YAB15-5 giúp hạn chế hồi lưu bằng cách tạo ra các khoang kín khi rotor quay. Nhờ đó, chất lỏng được đưa từ cửa hút đến cửa xả theo một hướng rõ ràng, hỗ trợ duy trì lưu lượng 15m³/h một cách ổn định.
Phù hợp với môi trường công nghiệp khắc nghiệt
Máy bơm khí hóa lỏng YAB15-5 có phạm vi nhiệt độ làm việc ±40°C, phù hợp với nhiều điều kiện môi trường khác nhau. Khi vận hành trong môi trường nhiệt độ thay đổi, cánh trượt cần có độ bền, độ dẻo dai và khả năng chống mài mòn tốt để tránh biến dạng hoặc giảm hiệu suất.
Cơ cấu cánh trượt bền bỉ giúp bơm thích nghi với các ứng dụng trong khí đốt, dầu khí, hóa chất, dược phẩm và luyện kim. Đây đều là những lĩnh vực có yêu cầu cao về độ ổn định, an toàn và độ kín của thiết bị bơm.
Những yếu tố ảnh hưởng đến hiệu quả cánh trượt của Máy bơm khí hóa lỏng YAB15-5
Độ mài mòn của cánh trượt
Trong quá trình làm việc, cánh trượt luôn tiếp xúc với thành vỏ bơm và môi chất. Nếu cánh trượt bị mài mòn quá mức, khe hở trong buồng bơm sẽ tăng, khiến khả năng hút – đẩy giảm đi. Điều này có thể làm lưu lượng thực tế thấp hơn, áp suất không ổn định và tăng nguy cơ rò rỉ bên trong.
Vì vậy, khi sử dụng Máy bơm khí hóa lỏng YAB15-5, cần chú ý kiểm tra định kỳ tình trạng cánh trượt, đặc biệt trong các hệ thống vận hành liên tục hoặc bơm các môi chất có tính ăn mòn, dễ bay hơi.
Độ kín của vòng đệm
Vòng đệm là bộ phận hỗ trợ quan trọng cho cơ cấu cánh trượt. Nếu vòng đệm bị chai cứng, mòn hoặc mất khả năng đàn hồi, bơm có thể phát sinh rò rỉ tại các vị trí làm kín. Điều này không chỉ làm giảm hiệu suất mà còn gây nguy hiểm nếu môi chất là chất dễ cháy, dễ bay hơi hoặc độc hại.
Để đảm bảo nguyên lý cánh trượt của Máy bơm khí hóa lỏng YAB15-5 phát huy đúng hiệu quả, vòng đệm cần được lựa chọn đúng vật liệu, lắp đặt chính xác và bảo dưỡng theo điều kiện vận hành thực tế.
Độ sạch của môi chất
Môi chất chứa nhiều tạp chất rắn có thể làm xước bề mặt vỏ bơm, gây mòn cánh trượt và làm giảm độ kín của buồng bơm. Với các chất lỏng như amoni lỏng, metanol, benzen thô hoặc butadien, việc kiểm soát độ sạch của môi chất đầu vào giúp tăng tuổi thọ cho cánh trượt và giảm rủi ro sự cố.
Trong hệ thống thực tế, nên bố trí bộ lọc phù hợp trước cửa hút để hạn chế cặn bẩn đi vào buồng bơm. Đây là giải pháp đơn giản nhưng có ý nghĩa lớn đối với tuổi thọ của Máy bơm khí hóa lỏng YAB15-5.
Ứng dụng thực tế của nguyên lý cánh trượt trên Máy bơm khí hóa lỏng YAB15-5
Ứng dụng trong hệ thống khí hóa lỏng
Trong hệ thống khí hóa lỏng, bơm cần vận chuyển môi chất ở trạng thái lỏng nhưng dễ chuyển pha nếu điều kiện áp suất và nhiệt độ thay đổi. Nguyên lý cánh trượt giúp Máy bơm khí hóa lỏng YAB15-5 tạo dòng chảy ổn định, hạn chế dao động áp suất và hỗ trợ vận hành an toàn.
Thiết bị có thể được sử dụng trong hệ thống trung chuyển LPG, hệ thống cấp liệu khí hóa lỏng hoặc các trạm chiết nạp cần lưu lượng ổn định.
Ứng dụng trong ngành hóa chất
Với khả năng vận chuyển metanol, propylen oxit, benzen thô, etylen oxit và butadien, Máy bơm khí hóa lỏng YAB15-5 phù hợp cho nhiều dây chuyền hóa chất. Cánh trượt giúp bơm xử lý các chất lỏng dễ bay hơi một cách ổn định hơn, đồng thời hỗ trợ giảm thất thoát môi chất trong quá trình vận hành.
Ứng dụng trong dược phẩm và luyện kim
Trong ngành dược phẩm và luyện kim, việc vận chuyển môi chất cần đảm bảo tính ổn định, an toàn và kiểm soát tốt dòng chảy. Nguyên lý cánh trượt của Máy bơm khí hóa lỏng YAB15-5 giúp thiết bị đáp ứng yêu cầu về áp suất, lưu lượng và độ kín, từ đó hỗ trợ quá trình sản xuất diễn ra liên tục.
Giải mã nguyên lý cánh trượt của Máy bơm khí hóa lỏng YAB15-5 cho thấy đây là cơ cấu vận hành có vai trò quyết định đến khả năng hút – đẩy, làm kín và duy trì dòng chảy ổn định của bơm. Khi rotor quay, các cánh trượt dịch chuyển trong rãnh, tạo ra sự thay đổi thể tích khoang bơm để hút chất lỏng vào và đẩy chất lỏng ra với áp suất ổn định.
Nhờ cơ cấu cánh trượt kết hợp với vòng đệm bền bỉ, vỏ bơm gang hợp kim chịu mài mòn và động cơ 5.5KW, Máy bơm khí hóa lỏng YAB15-5 có thể vận chuyển hiệu quả các môi chất dễ bay hơi như amoni lỏng, metanol, propylen oxit, etylen oxit và butadien. Đây là lựa chọn phù hợp cho các hệ thống khí đốt, dầu khí, hóa chất, dược phẩm và luyện kim cần một thiết bị bơm có độ kín cao, vận hành ổn định và an toàn trong điều kiện công nghiệp.
