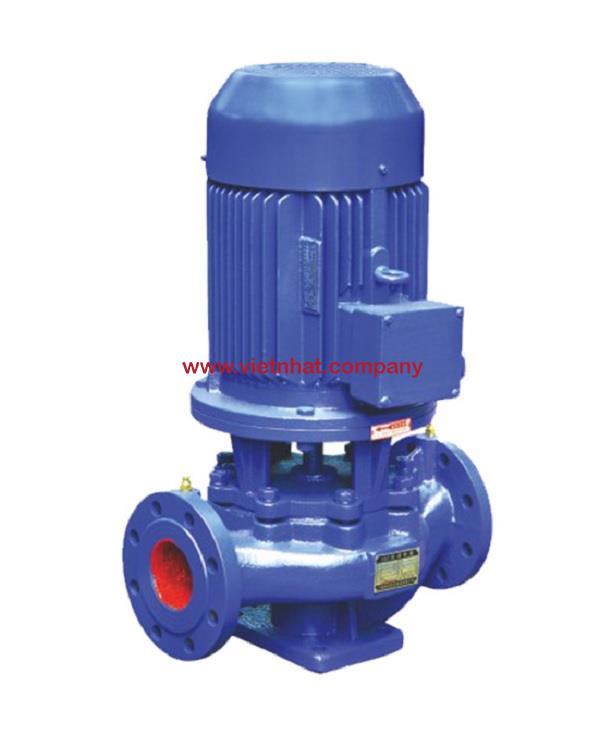

Bơm ly tâm trục đứng ISG250-400 công suất 110kw

Cấu tạo và nguyên lý hoạt động của Máy bơm nước ly tâm trục đứng ISG250-400

Máy bơm nước ly tâm trục đứng ISG250-400 là dòng bơm công nghiệp cao cấp, chuyên dùng để vận chuyển nước sạch, nước nóng, nước lạnh hoặc chất lỏng không ăn mòn với lưu lượng lớn và áp suất cao. Thiết bị được thiết kế theo nguyên lý ly tâm với cấu trúc trục đứng nhỏ gọn, hoạt động ổn định và hiệu quả trong thời gian dài.

1. Cấu tạo chi tiết của ISG250-400

Thân bơm (Pump Casing)

• Được đúc từ gang cầu hoặc gang xám, có khả năng chịu áp lực lớn.

• Thiết kế dạng xoắn ốc (volute) giúp tối ưu hóa dòng chảy và giảm tổn thất thủy lực.

• Có cửa hút ở phía dưới và cửa xả ở phía trên, hỗ trợ dòng nước đi theo chiều thẳng đứng, thuận lợi cho hệ thống điều áp tầng cao.

Cánh bơm (Impeller)

• Là bộ phận quay tạo lực ly tâm, thường làm bằng inox hoặc gang đúc tùy môi trường làm việc.

• Được cân bằng động chính xác, giúp máy vận hành êm, không rung, không lệch trục.

• Thiết kế dạng kín, tăng hiệu suất truyền động và áp suất đầu ra.

Trục bơm (Shaft)

• Làm từ thép hợp kim hoặc inox, có độ cứng cao và chống mài mòn.

• Truyền mô-men xoắn từ động cơ đến cánh bơm, đảm bảo vận hành đồng tâm và ổn định.

• Được gia công chính xác, đảm bảo độ thẳng tuyệt đối và bề mặt mịn để bảo vệ phớt cơ khí.

Phớt cơ khí (Mechanical Seal)

• Đặt tại vị trí trục xuyên qua thân bơm, có nhiệm vụ làm kín không cho nước rò rỉ ra ngoài.

• Vật liệu thường là carbon, gốm hoặc silicon carbide, chịu mài mòn, chịu nhiệt và áp suất cao.

Động cơ điện (Motor)

• Động cơ không đồng bộ 3 pha, công suất lớn (thường từ 160kW trở lên).

• Tốc độ quay tiêu chuẩn: 1450 vòng/phút, hiệu suất cao, tiết kiệm điện.

• Cấp bảo vệ IP55 và cấp cách điện F/H, phù hợp lắp đặt trong môi trường công nghiệp.

Vòng bi và khớp nối

• Vòng bi chất lượng cao (SKF, NSK...) giúp đỡ trục bơm chắc chắn, giảm rung, tăng tuổi thọ.

• Khớp nối mềm giúp truyền động linh hoạt và hấp thụ dao động, giảm sốc cơ học.

Đế bơm (Pump Base)

• Làm bằng thép hàn hoặc gang đúc nguyên khối, chịu lực tốt, đỡ toàn bộ máy và truyền lực xuống nền móng.

2. Nguyên lý hoạt động của ISG250-400

Máy bơm ly tâm trục đứng ISG250-400 hoạt động dựa trên nguyên lý lực ly tâm như sau:

1. Khi động cơ quay, trục bơm quay theo, kéo theo cánh bơm quay với tốc độ cao.

2. Nước được hút vào từ cửa hút ở đáy bơm, đi vào tâm bánh công tác (cánh bơm).

3. Do chuyển động quay, nước bị văng ra mép ngoài của cánh bơm bởi lực ly tâm.

4. Khi di chuyển ra phía ngoài, năng lượng cơ học từ cánh bơm được chuyển thành năng lượng động và thế năng, làm tăng vận tốc và áp suất nước.

5. Nước sau đó đi vào buồng xoắn (volute), nơi vận tốc nước giảm dần và chuyển đổi thành áp suất đẩy, được dẫn ra ngoài qua cửa xả phía trên.

6. Chu trình tiếp tục khi động cơ vẫn duy trì quay, tạo nên dòng chảy liên tục và ổn định.

Máy bơm nước ly tâm trục đứng ISG250-400 có cấu tạo chắc chắn, vận hành theo nguyên lý lực ly tâm với hiệu suất thủy lực cao và độ ổn định lớn. Thiết kế trục đứng giúp tiết kiệm diện tích, vận hành êm, ít rung và phù hợp với các hệ thống cần lưu lượng lớn, cột áp cao như: cấp nước tòa nhà cao tầng, nhà máy sản xuất, hệ thống HVAC và phòng cháy chữa cháy. Đây là lựa chọn lý tưởng cho những công trình yêu cầu hiệu suất, độ bền và độ tin cậy vượt trội.

Ứng dụng đa dạng của Máy bơm nước ly tâm trục đứng ISG250-400

Ứng dụng đa dạng của Máy bơm nước ly tâm trục đứng ISG250-400 thể hiện rõ qua khả năng làm việc mạnh mẽ, lưu lượng lớn, cột áp cao và thiết kế tiết kiệm không gian. Dưới đây là những lĩnh vực tiêu biểu:

1. Hệ thống cấp nước công nghiệp

• Cấp nước cho nhà máy, khu công nghiệp với lưu lượng lớn và áp lực ổn định.

• Hệ thống cấp nước trung tâm cho toàn bộ khu phức hợp hoặc khu chế xuất.

2. Tòa nhà cao tầng và chung cư

• Tăng áp cho hệ thống nước sinh hoạt, đảm bảo áp lực đồng đều tại các tầng cao.

• Kết hợp trong trạm bơm trung tâm của hệ thống PCCC, cấp nước nhanh và mạnh trong trường hợp khẩn cấp.

3. Hệ thống HVAC (Heating, Ventilation, and Air Conditioning)

• Tuần hoàn nước nóng/lạnh trong các tòa nhà lớn hoặc trung tâm thương mại.

• Duy trì lưu lượng và áp lực nước ổn định trong chiller system và cooling tower.

4. Ngành nông nghiệp và thủy lợi

• Bơm nước từ hồ chứa, sông ngòi để tưới tiêu quy mô lớn.

• Ứng dụng trong trạm bơm đầu mối cho hệ thống kênh mương.

5. Ngành hóa chất và xử lý nước thải

• Dẫn nước qua các hệ thống lọc, lắng, xử lý hóa chất với yêu cầu cao về lưu lượng và áp lực.

• Tái tuần hoàn nước xử lý hoặc cấp nước cho các bể phản ứng công nghiệp.

6. Ngành sản xuất và chế biến thực phẩm

• Dùng để bơm nước rửa nguyên liệu, rửa thiết bị hoặc trong các quy trình cần dòng nước liên tục.

• Ứng dụng trong dây chuyền làm lạnh, thanh trùng, tiệt trùng.

7. Hệ thống cấp nước đô thị

• Đóng vai trò trong các trạm bơm cấp I và cấp II, giúp đẩy nước đi xa và lên cao trong mạng lưới cấp nước thành phố.

Máy bơm nước ly tâm trục đứng ISG250-400 là giải pháp lý tưởng cho các hệ thống yêu cầu lưu lượng lớn, áp lực cao, hoạt động bền bỉ và tiết kiệm diện tích. Từ công nghiệp nặng đến dân dụng, từ hệ thống kỹ thuật tòa nhà đến xử lý môi trường, dòng máy này đều phát huy hiệu quả tối đa.

Đường cong hiệu suất bơm ly tâm trục đứng ISG250-400

Bản vẽ cấu tạo và kích thước bơm ly tâm trục đứng ISG250-400
