Bơm nước li tâm trục ngang SLW100, máy bơm ISW100-160-I động cơ 22 kw lưu lượng max 192 m3/h

Cấu tạo và chức năng của bơm nước li tâm trục ngang SLW100- ISW100-160-I động cơ 22 kw lưu lượng max 192 m3/h

I. Cấu tạo của bơm ly tâm trục ngang SLW100-ISW100-160-I

Bơm ly tâm trục ngang bao gồm các bộ phận chính sau:

1. Thân bơm (Pump Casing)

• Vật liệu: Gang đúc hoặc thép không gỉ (tùy theo ứng dụng cụ thể).
• Chức năng: Chứa cánh bơm và dẫn hướng chất lỏng từ cánh bơm ra đường ống xả.

2. Cánh bơm (Impeller)

• Loại cánh: Cánh kín (Closed impeller), đảm bảo hiệu suất cao.
• Vật liệu: Thép không gỉ, gang, hoặc đồng thau.
• Chức năng: Tạo ra lực ly tâm để đẩy chất lỏng từ trung tâm ra vùng biên với áp suất cao hơn.

3. Trục bơm (Pump Shaft)

• Vật liệu: Thép hợp kim hoặc thép không gỉ.
• Chức năng: Truyền động từ động cơ đến cánh bơm, giúp cánh bơm quay.

4. Vòng bi (Bearing)

• Chức năng: Hỗ trợ trục bơm, giảm ma sát và tăng tuổi thọ của bơm.

5. Phớt bơm (Mechanical Seal hoặc Packing Seal)

• Chức năng: Ngăn chặn rò rỉ chất lỏng từ buồng bơm ra bên ngoài.
• Loại phớt: Phớt cơ khí (Mechanical seal), phù hợp với bơm áp suất cao.

6. Động cơ (Motor)

• Công suất: 22 kW.
• Loại: Động cơ không đồng bộ ba pha.
• Chức năng: Cung cấp năng lượng để vận hành trục bơm.

7. Mặt bích hút và xả (Inlet and Outlet Flanges)

• Chức năng: Kết nối bơm với hệ thống đường ống hút và xả.

8. Đế bơm (Pump Base)

• Vật liệu: Thép hoặc gang.
• Chức năng: Cố định bơm và động cơ, đảm bảo vận hành ổn định.

9. Nắp bơm (Pump Cover)

• Chức năng: Bảo vệ bên trong bơm, giữ kín buồng bơm.

II. Chức năng của bơm ly tâm trục ngang SLW100-ISW100-160-I

Bơm ly tâm này được thiết kế để bơm các chất lỏng trong nhiều ứng dụng khác nhau, cụ thể như sau:

1. Chuyển chất lỏng với lưu lượng lớn

• Lưu lượng tối đa: 192 m³/h.
• Ứng dụng:
  • Cấp nước cho tòa nhà cao tầng, khu công nghiệp.
  • Bơm nước làm mát trong hệ thống HVAC.
  • Cấp nước cho hệ thống phòng cháy chữa cháy.

2. Tăng áp lực trong đường ống

• Bơm tạo áp suất để đẩy chất lỏng đi xa hơn hoặc lên cao.

3. Vận hành ổn định và hiệu suất cao

• Với động cơ 22 kW và thiết kế cánh bơm tối ưu, bơm đạt hiệu suất cao trong vận hành.

4. Ứng dụng trong nhiều ngành công nghiệp

• Ngành cấp thoát nước: Cấp nước sạch, thoát nước thải (khi sử dụng với các vật liệu chống ăn mòn).
• Ngành công nghiệp thực phẩm và hóa chất: Bơm chất lỏng không gây mài mòn hoặc ăn mòn.
• Nông nghiệp: Tưới tiêu cho các khu vực rộng lớn.

5. Hoạt động liên tục, bền bỉ

• Cấu tạo từ vật liệu chất lượng cao, đảm bảo bơm có thể hoạt động liên tục trong thời gian dài mà không bị hỏng hóc

Những lỗi thường gặp của bơm nước li tâm trục ngang SLW100- ISW100-160-I động cơ 22 kw lưu lượng max 192 m3/h

Dưới đây là những lỗi thường gặp của bơm nước ly tâm trục ngang SLW100-ISW100-160-I với động cơ 22 kW và lưu lượng tối đa 192 m³/h, cùng nguyên nhân và cách khắc phục:

1. Bơm không hoạt động (không quay hoặc không bơm nước)

Nguyên nhân:

• Nguồn điện cấp cho động cơ không ổn định hoặc bị mất pha.
• Cánh bơm bị kẹt do rác thải, cặn bẩn.
• Trục bơm bị bó cứng do thiếu bôi trơn hoặc vòng bi bị hỏng.
• Van hút hoặc van xả đóng.

Cách khắc phục:

• Kiểm tra nguồn điện, đảm bảo điện áp đúng thông số kỹ thuật.
• Vệ sinh cánh bơm, loại bỏ rác thải và cặn bẩn.
• Bảo dưỡng trục bơm, tra dầu mỡ và thay vòng bi nếu cần.
• Mở van hút và van xả, kiểm tra sự thông thoáng của đường ống.

2. Hiệu suất bơm giảm (lưu lượng và áp suất không đạt yêu cầu)

Nguyên nhân:

• Cánh bơm bị mòn hoặc hư hỏng.
• Đường ống hút/xả bị tắc hoặc rò rỉ.
• Có không khí lọt vào hệ thống (hiện tượng khí xâm thực).
• Lưới lọc ở đầu hút bị tắc.

Cách khắc phục:

• Kiểm tra và thay thế cánh bơm nếu bị mòn.
• Làm sạch đường ống và kiểm tra các điểm nối tránh rò rỉ.
• Kiểm tra mực nước và loại bỏ khí trong hệ thống.
• Vệ sinh lưới lọc đầu hút.

3. Động cơ bơm nóng bất thường

Nguyên nhân:

• Quá tải do cột áp hoặc lưu lượng cao hơn thông số thiết kế.
• Vòng bi động cơ bị khô hoặc hỏng.
• Hệ thống làm mát động cơ (nếu có) bị lỗi.
• Điện áp không ổn định, mất pha.

Cách khắc phục:

• Kiểm tra lại cột áp và lưu lượng, đảm bảo phù hợp với thiết kế.
• Bảo dưỡng hoặc thay thế vòng bi.
• Kiểm tra hệ thống làm mát động cơ (nếu dùng nước làm mát).
• Đảm bảo nguồn điện ổn định, đúng thông số.

4. Rung động và tiếng ồn bất thường

Nguyên nhân:

• Trục bơm bị lệch tâm hoặc cong.
• Các bu lông và ốc vít bị lỏng.
• Cánh bơm mất cân bằng.
• Vòng bi hoặc ổ đỡ bị hỏng.

Cách khắc phục:

• Kiểm tra và căn chỉnh lại trục bơm.
• Siết chặt các bu lông và ốc vít.
• Cân chỉnh hoặc thay mới cánh bơm nếu cần.
• Thay thế vòng bi hoặc ổ đỡ.

5. Rò rỉ nước tại phớt bơm

Nguyên nhân:

• Phớt cơ khí bị mòn hoặc hỏng.
• Lắp đặt phớt không đúng cách.
• Áp suất trong bơm quá cao làm phớt không chịu nổi.

Cách khắc phục:

• Kiểm tra và thay thế phớt bơm nếu bị mòn.
• Đảm bảo lắp đặt phớt đúng kỹ thuật.
• Giảm áp suất vận hành nếu vượt mức cho phép.

Lưu ý khi vận hành và bảo dưỡng:

1. Luôn kiểm tra mức dầu bôi trơn và các bộ phận cơ khí định kỳ.
2. Giữ sạch lưới lọc và cánh bơm.
3. Không vận hành bơm khi không có nước trong buồng bơm.
4. Theo dõi các thông số hoạt động như dòng điện, áp suất để phát hiện lỗi kịp thời.

Nếu gặp lỗi phức tạp hơn hoặc không thể tự khắc phục, hãy liên hệ với nhà sản xuất hoặc kỹ thuật viên chuyên nghiệp để được hỗ trợ

Điều kiện làm việc bơm nước li tâm trục ngang SLW100- ISW100-160-I động cơ 22 kw lưu lượng max 192 m3/h

1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h

2. Đầu nâng: <130m

3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C

4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%

5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.

7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

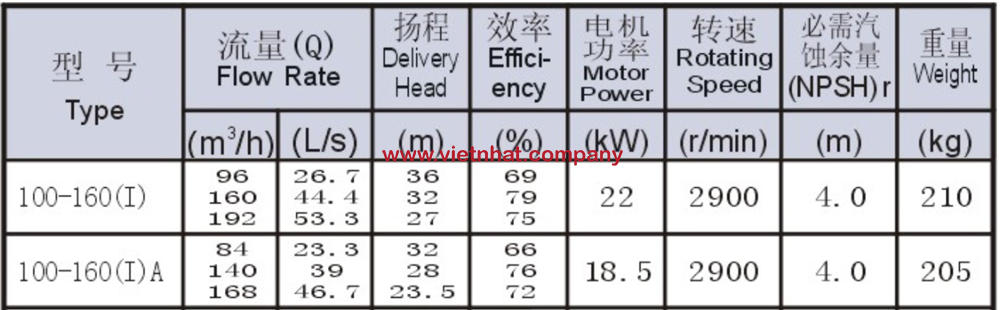

Bảng thông số kỹ thuật bơm nước li tâm trục ngang SLW100- ISW100-160-I động cơ 22 kw lưu lượng max 192 m3/h

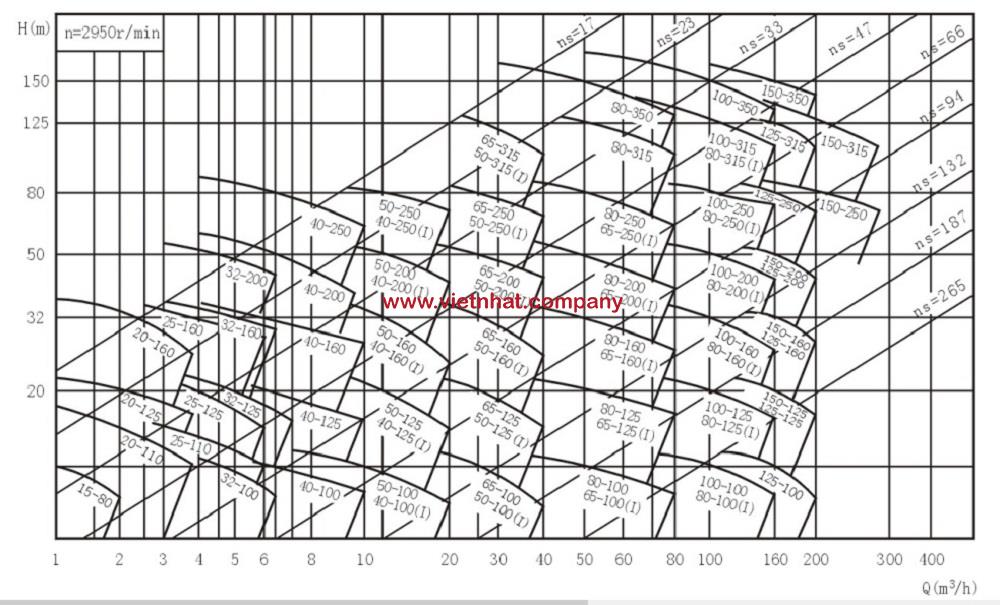

Đường cong hiệu suất bơm nước li tâm trục ngang SLW100- ISW100-160-I động cơ 22 kw lưu lượng max 192 m3/h

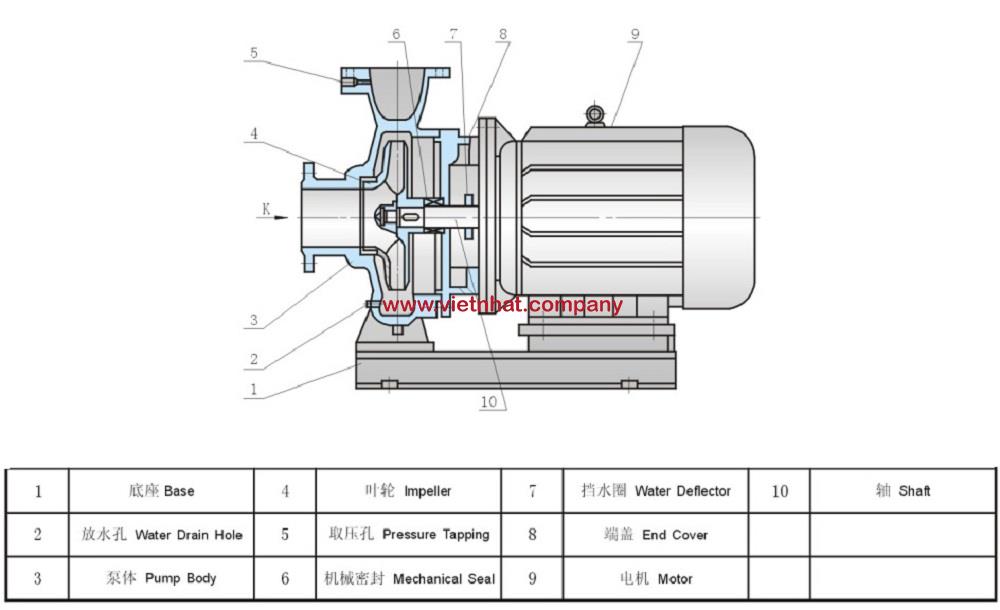

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang SLW100- ISW100-160-I động cơ 22 kw lưu lượng max 192 m3/h
