Máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-15C

Cấu tạo và cơ chế làm mát của Máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-15C

Giới thiệu chung

Máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-15C là thiết bị tạo chân không phổ biến trong công nghiệp và phòng thí nghiệm. Máy có khả năng duy trì áp suất chân không ổn định, vận hành bền bỉ và tiết kiệm năng lượng nhờ thiết kế tối ưu cả về cấu tạo và cơ chế làm mát.

Cấu tạo của máy bơm chân không cánh quay 2XZ-15C

Cấu tạo tổng thể của dòng bơm 2XZ-15C bao gồm thân bơm, rôto, cánh quay, hệ thống dầu, cửa hút – xả và động cơ dẫn động trực tiếp. Các bộ phận được thiết kế đồng bộ nhằm tạo ra lưu lượng ổn định và mức chân không sâu.

Thân bơm:
Thân bơm được làm bằng gang hoặc hợp kim nhôm có độ bền cao, đảm bảo khả năng chịu nhiệt và chống biến dạng. Bên trong thân có các khoang hút – nén giúp thay đổi thể tích để tạo ra chân không.

Rôto lệch tâm:
Rôto được lắp lệch tâm bên trong khoang bơm. Khi động cơ hoạt động, rôto quay trực tiếp không qua dây đai, nhờ đó giảm rung, giảm ồn và tăng hiệu suất truyền động.

Cánh quay:
Cánh quay được chế tạo từ vật liệu composite hoặc phenolic chịu nhiệt cao. Khi rôto quay, lực ly tâm đẩy cánh áp sát thành buồng bơm, tạo ra các khoang khí có thể tích thay đổi liên tục. Đây là nguyên lý tạo ra chênh lệch áp suất để hút khí vào và nén khí ra.

Buồng dầu và hệ thống dầu:
Dầu chân không đóng vai trò bôi trơn, làm kín khe hở giữa cánh và thành bơm, đồng thời hỗ trợ làm mát. Buồng dầu được bố trí bên trong thân máy, kết hợp với phễu dầu và đường hồi dầu để dầu tuần hoàn liên tục.

Cửa hút và cửa xả:
Cửa hút được nối với hệ thống cần tạo chân không, còn cửa xả dẫn hơi và khí ra ngoài. Thiết kế đường khí tối ưu giúp giảm tổn thất lưu lượng và tăng độ chân không.

Động cơ dẫn động trực tiếp:
Động cơ điện gắn trực tiếp lên trục rôto giúp giảm hao phí công suất, tăng độ ổn định và cho phép máy hoạt động bền bỉ trong thời gian dài mà không cần bảo dưỡng phức tạp.

Cơ chế làm mát của máy bơm chân không cánh quay 2XZ-15C

Dòng 2XZ-15C sử dụng kết hợp hai phương pháp làm mát: làm mát bằng dầu và làm mát bằng không khí cưỡng bức.

Làm mát bằng dầu:
Trong quá trình hoạt động, dầu chân không chảy qua các bộ phận chuyển động và mang theo nhiệt sinh ra từ ma sát và nén khí. Dầu sau đó truyền nhiệt ra vỏ bơm, giúp ổn định nhiệt độ toàn hệ thống. Việc làm mát bằng dầu không chỉ giảm nhiệt mà còn tăng khả năng bôi trơn và kéo dài tuổi thọ cánh quay.

Làm mát bằng không khí cưỡng bức:
Quạt gió gắn trên trục động cơ thổi luồng không khí mạnh qua các khe tản nhiệt của thân bơm. Luồng gió này giúp giảm nhanh nhiệt độ của vỏ máy, dầu và các ổ bi. Sự kết hợp của quạt gió và thiết kế rãnh nhiệt tối ưu giúp máy bơm vận hành ổn định ngay cả trong điều kiện tải nặng liên tục.

Giảm tích nhiệt trong buồng bơm:
Bên trong máy có một số khe thoát nhiệt kỹ thuật đặt tại các vị trí như ổ bi, khu vực nén khí và khoang dầu. Điều này giúp hạn chế hiện tượng quá nhiệt, giữ cho áp suất chân không ổn định và tránh giảm hiệu suất khi vận hành lâu.

Ưu điểm của cơ chế làm mát trên 2XZ-15C

Nhờ sự kết hợp giữa dầu làm mát và gió cưỡng bức, dòng 2XZ-15C mang lại nhiều lợi ích:

• Hiệu suất hút cao và ổn định.

• Hoạt động liên tục 24/7 mà không bị nóng quá mức.

• Giảm hao mòn cánh quay và rôto.

• Kéo dài tuổi thọ toàn bộ hệ thống.

• Chi phí bảo trì thấp, dễ vệ sinh và thay dầu.

Máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-15C sở hữu cấu tạo chắc chắn và cơ chế làm mát hiệu quả, giúp vận hành bền bỉ trong nhiều môi trường công nghiệp. Cơ chế làm mát bằng dầu kết hợp gió cưỡng bức là yếu tố quan trọng giúp máy đạt hiệu suất hút cao, độ ổn định tốt và tuổi thọ dài. Đây là lựa chọn phù hợp cho các hệ thống cần chân không trung bình đến cao với yêu cầu vận hành liên tục.

Nguyên lý hoạt động cơ bản của Máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-15C

Chu trình hút – nén – xả trong cơ chế cánh quay

Máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-15C vận hành dựa trên chu trình hút – nén – xả liên tục được tạo ra bởi rotor quay lệch tâm và các cánh gạt trượt tự do. Khi rotor quay, thể tích bên trong buồng bơm thay đổi, làm phát sinh sự chênh lệch áp suất, từ đó tạo môi trường chân không.

Giai đoạn hút khí

Khi máy khởi động, rotor quay ở tốc độ cao và tạo ra một khoang có thể tích tăng dần giữa cánh gạt và thành buồng bơm. Thể tích tăng làm áp suất trong khoang giảm xuống nhanh chóng. Nhờ áp suất thấp này, khí từ môi trường bên ngoài được hút vào qua cửa hút. Đây là giai đoạn quan trọng quyết định tốc độ hút và khả năng đạt chân không sâu của bơm 2XZ-15C.

Giai đoạn nén khí

Sau khi khí được hút vào, quá trình quay của rotor khiến khoang chứa khí dần thu nhỏ lại. Khi thể tích giảm, áp suất trong khoang tăng lên. Sự tăng áp này tạo điều kiện để đẩy khí bị hút đến giai đoạn tiếp theo. Chu trình nén diễn ra cực nhanh và liên tục, đảm bảo dòng hút ổn định.

Giai đoạn xả khí

Khi áp suất trong khoang nén cao hơn áp suất ở phía sau van xả, van tự động mở. Khí bị nén sẽ thoát ra ngoài, hoàn tất chu trình. Van xả có nhiệm vụ ngăn không cho khí quay trở lại buồng bơm, giúp máy duy trì áp suất chân không phù hợp. Quá trình này lặp lại hàng nghìn lần mỗi phút, tạo ra lực hút mạnh và ổn định đặc trưng của máy bơm chân không cánh quay 2XZ-15C.

Đặc điểm vận hành theo cơ chế cánh quay dẫn động trực tiếp

Nhờ sự kết hợp của chuyển động quay lệch tâm, cánh gạt trượt mềm mại và biến thiên thể tích liên tục, máy bơm 2XZ-15C có khả năng đạt áp suất chân không sâu, hoạt động êm và bền. Cơ chế dẫn động trực tiếp giúp giảm thất thoát năng lượng, truyền động ổn định và hạn chế rung, đồng thời nâng cao độ bền trong sử dụng lâu dài.

Hiệu quả tạo chân không của bơm 2XZ-15C

Quá trình hút – nén – xả diễn ra liên tục và đồng bộ giúp máy đạt độ chân không thấp hơn 1 Pa tùy điều kiện vận hành. Tốc độ hút ổn định, khả năng làm việc trong thời gian dài và độ bền của cánh gạt là yếu tố giúp thiết bị phù hợp cho các hệ thống cần chân không từ trung bình đến cao.

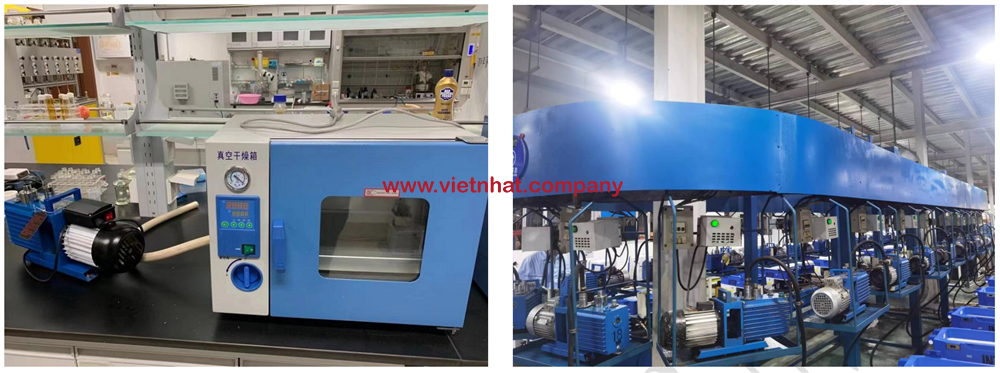

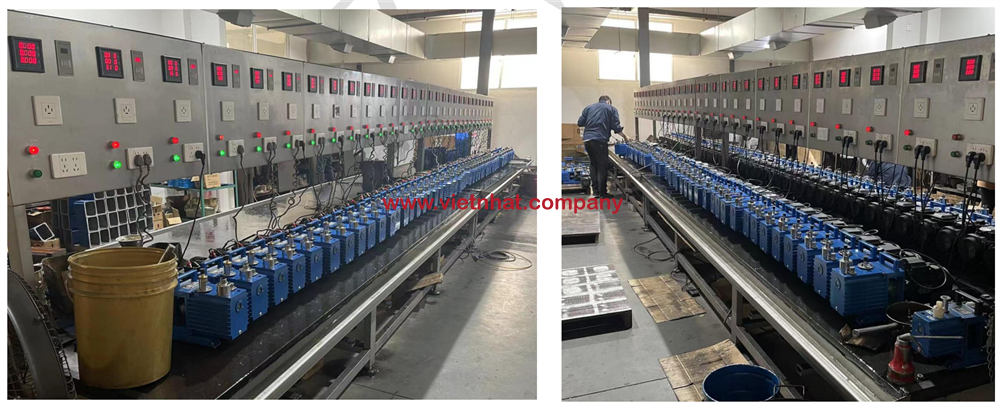

Ứng dụng thực tế của nguyên lý hoạt động cánh quay

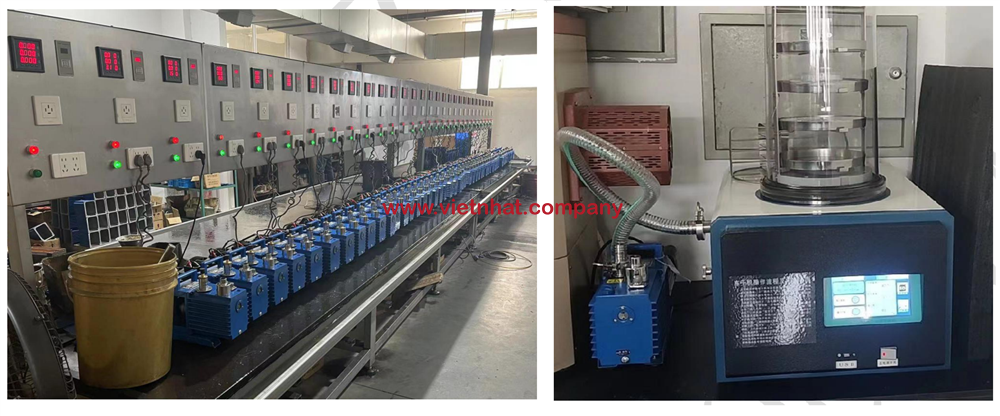

Với cơ chế tạo chân không hiệu quả, bơm 2XZ-15C được ứng dụng trong nhiều lĩnh vực như chế tạo linh kiện điện tử, sấy chân không, gia công vật liệu, phòng thí nghiệm, nghiên cứu khoa học, sản xuất dược phẩm và các hệ thống chân không yêu cầu độ ổn định cao.

Nguyên lý hoạt động cơ bản của máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-15C dựa trên sự thay đổi thể tích buồng bơm nhờ chuyển động của rotor lệch tâm và cánh gạt trượt. Ba giai đoạn hút – nén – xả được thực hiện liên tục, tạo nên khả năng hút mạnh, đạt chân không sâu và vận hành ổn định. Chính cơ chế này mang lại hiệu suất cao, tuổi thọ dài và độ tin cậy lớn cho thiết bị trong nhiều ứng dụng công nghiệp và nghiên cứu.

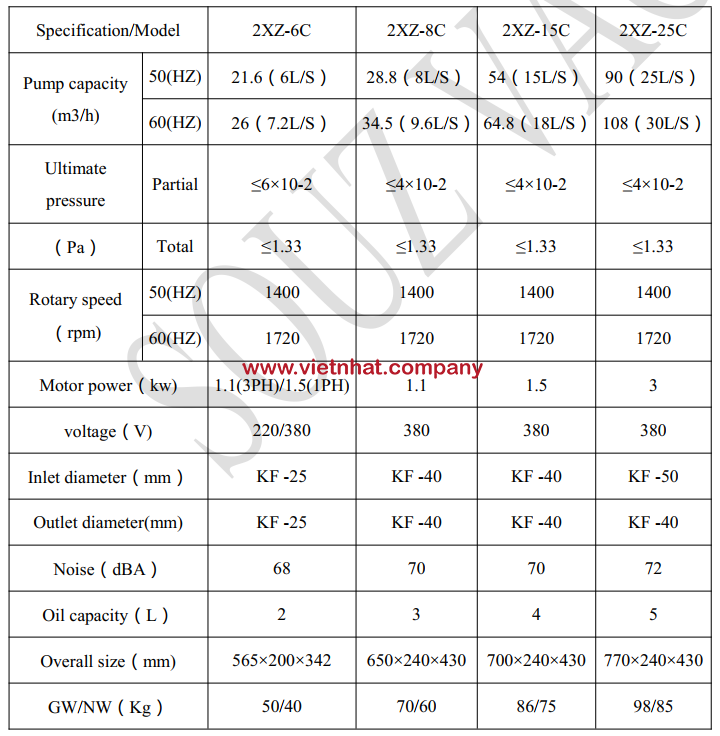

Thông số kỹ thuật của máy bơm chân không 2XZ-15C

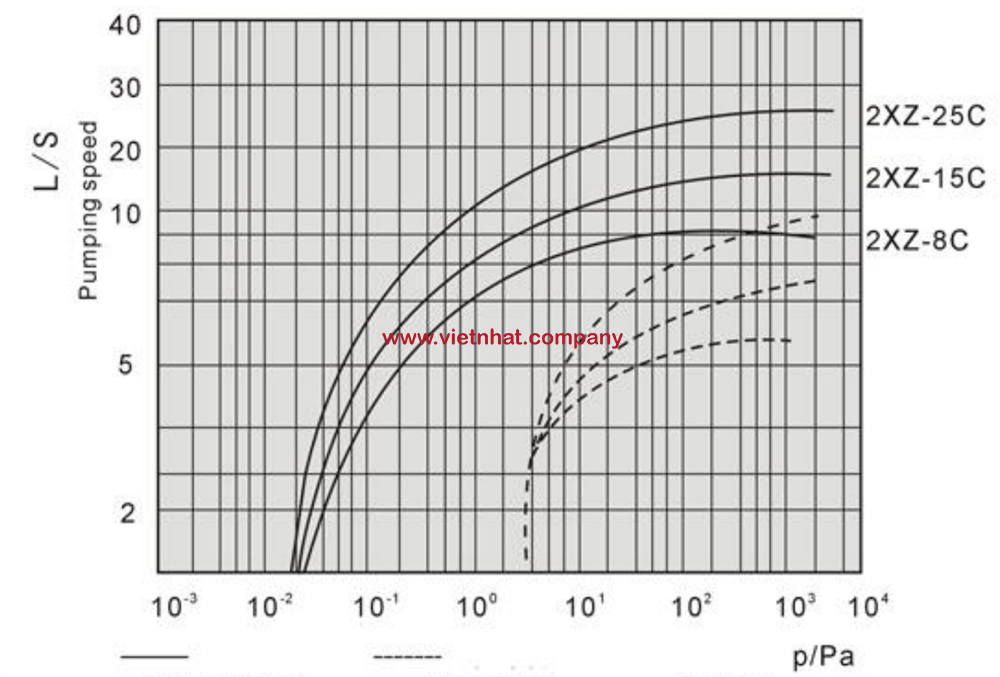

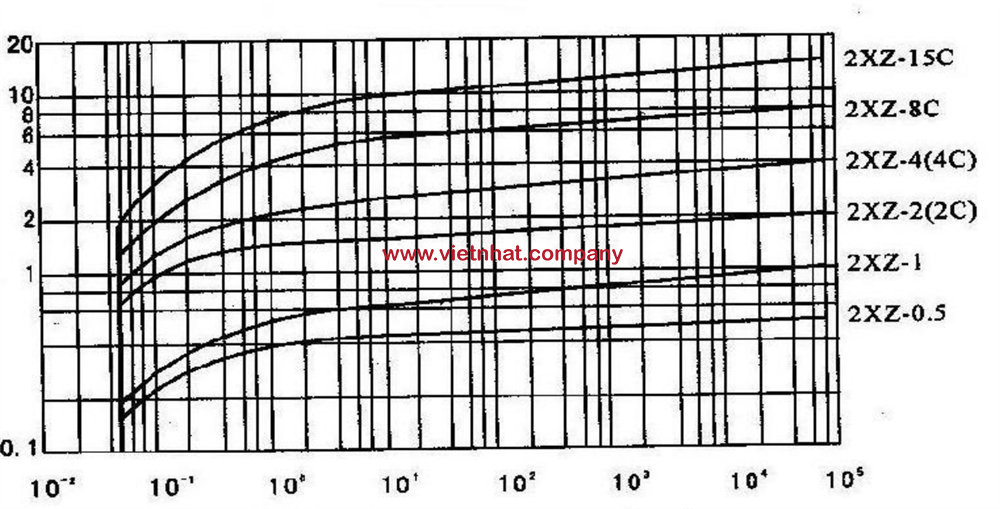

Đường cong hiệu suất của máy bơm chân không 2XZ-15C

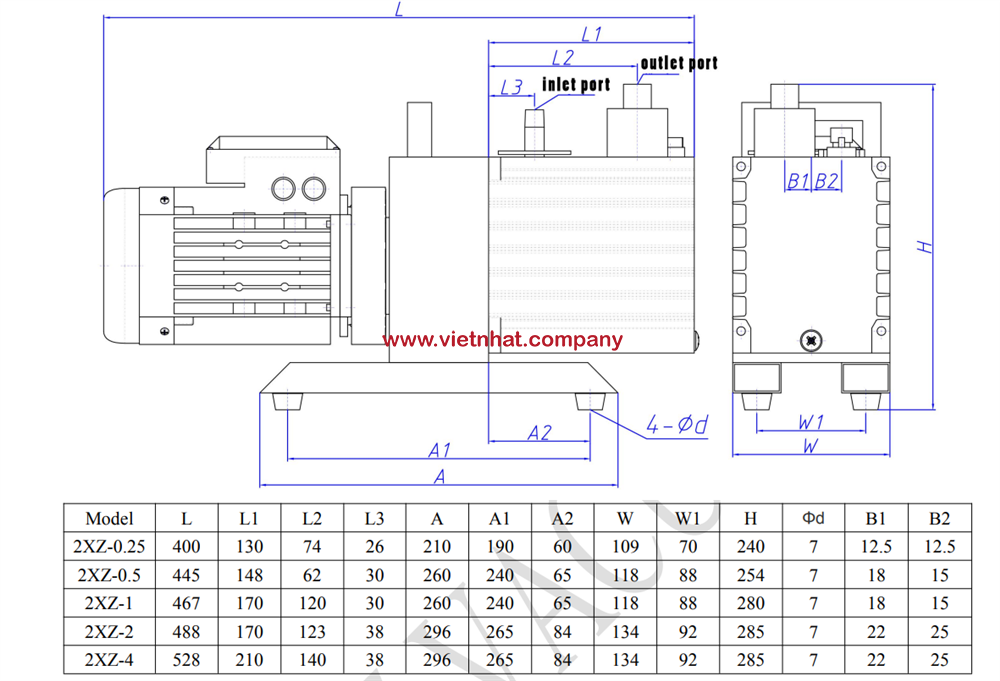

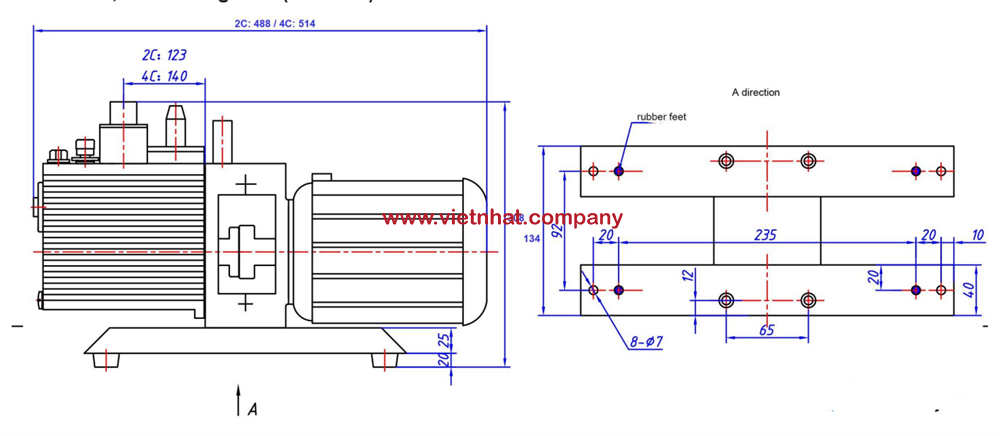

Kích thước bản vẽ máy bơm chân không 2XZ-15C

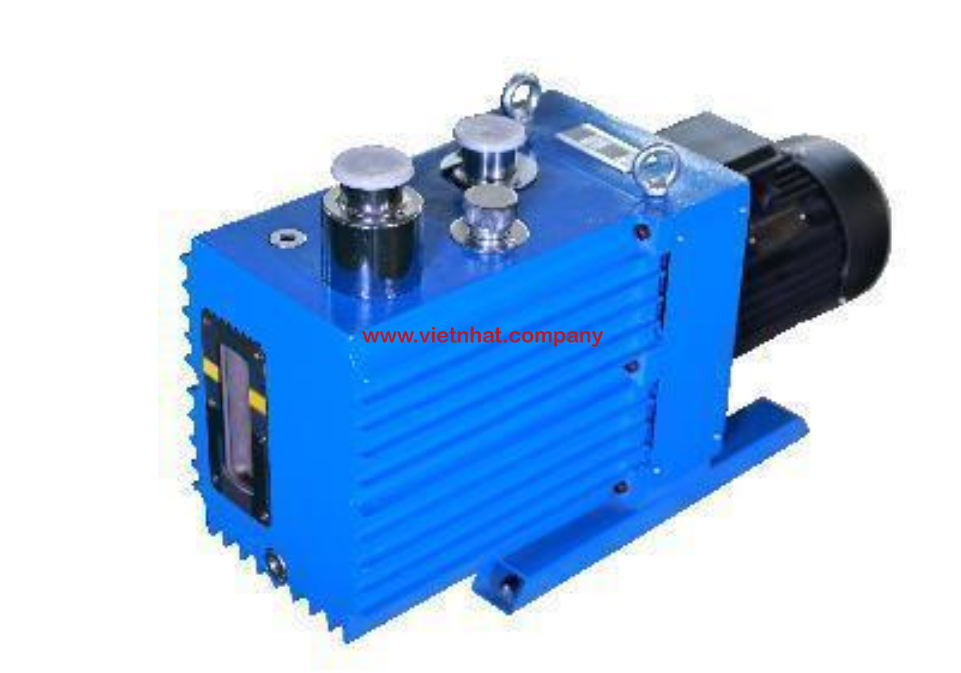

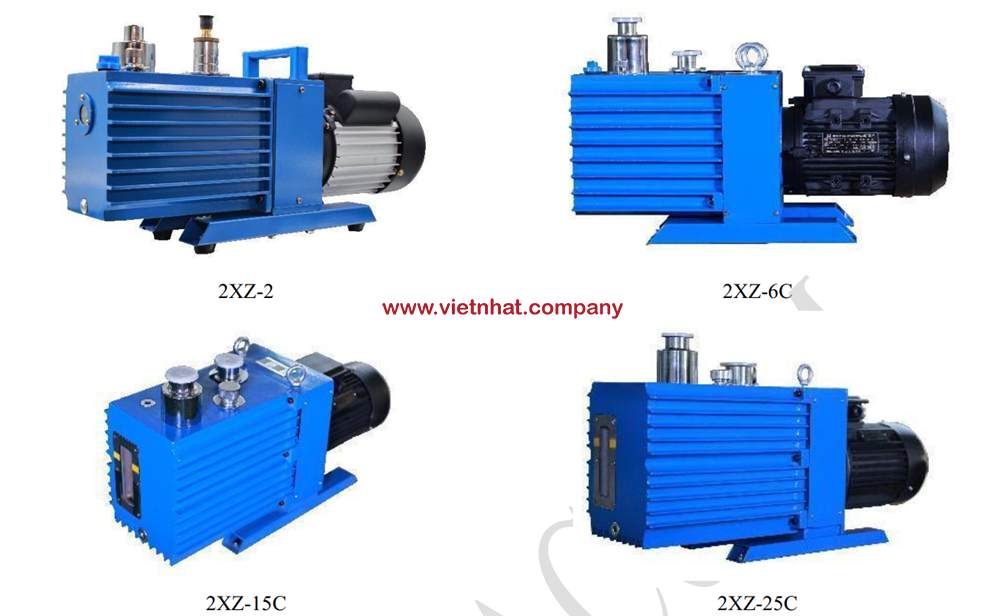

Hình ảnh thực tế của máy bơm chân không 2XZ-15C
