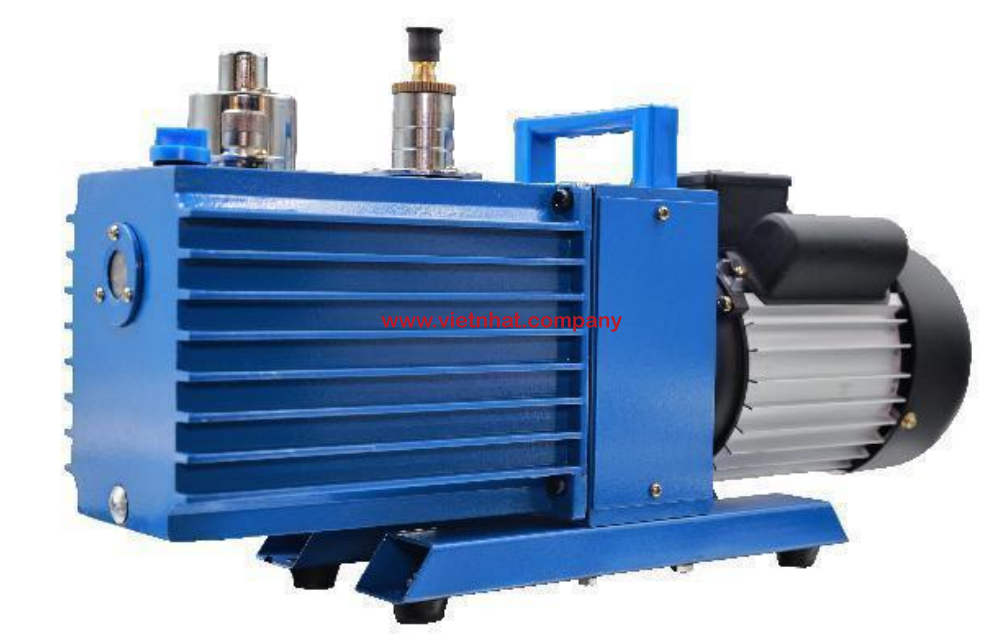

Máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-2

Cấu tạo chi tiết Máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-2

Máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-2 là loại bơm chân không vòng dầu hai cấp, sử dụng cơ chế rotor – cánh gạt kết hợp dầu chân không để tạo áp suất thấp. Với đặc điểm nhỏ gọn, dễ bảo trì và hiệu quả ổn định, dòng 2XZ-2 được ứng dụng phổ biến trong phòng thí nghiệm và các ngành sản xuất yêu cầu chân không trung bình đến sâu.

Tổng quan về cấu tạo máy bơm chân không cánh quay 2XZ-2

Cấu tạo của máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-2 gồm các nhóm bộ phận chính: hệ thống động lực truyền động trực tiếp, cụm buồng bơm hai cấp, bộ cánh quay, hệ thống dầu bôi trơn, các loại van và bộ lọc, cùng phần thân vỏ bơm chắc chắn.

Hệ thống động lực dẫn động trực tiếp

Động cơ điện

Motor điện công suất khoảng 0.37–0.55 kW, tốc độ quay 1400 vòng/phút. Thiết kế kín, có quạt tản nhiệt giúp máy vận hành ổn định trong thời gian dài.

Trục dẫn động trực tiếp

Trục motor nối thẳng vào trục rotor của buồng bơm, không qua dây curoa. Kiểu truyền động này giúp hiệu suất cao, giảm tiếng ồn và giảm hao mòn cơ học. Các vòng bi của trục được chế tạo chịu tải lớn, đảm bảo độ bền.

Cụm buồng bơm hai cấp

Nguyên lý hai cấp

Cấp đầu tiên thực hiện hút thô, hạ áp suất ban đầu. Cấp thứ hai thực hiện hút tinh, đẩy áp suất xuống mức chân không sâu hơn (khoảng 6×10⁻² Pa).

Cấu tạo buồng bơm

Mỗi cấp gồm rotor lệch tâm, stator hình trụ, cánh gạt, cửa hút, cửa xả và khoang dầu xung quanh. Sự thay đổi thể tích trong buồng bơm khi rotor quay tạo ra quá trình hút – nén – thải khí.

Liên kết giữa hai cấp

Khí sau khi được hút tại cấp 1 sẽ đi qua đường dẫn nội bộ sang cấp 2 để tiếp tục được nén và xả ra ngoài.

Bộ cánh quay (Vane – Rotor)

Rotor

Rotor bằng thép hợp kim, lắp lệch tâm so với buồng bơm. Khi quay, rotor tạo ra sự thay đổi thể tích để sinh chân không.

Cánh gạt

Cánh gạt bằng composite hoặc carbon kỹ thuật, có khả năng trượt trong rãnh rotor. Khi rotor quay, lực ly tâm đẩy cánh gạt áp sát thành stator, tạo độ kín cần thiết.

Hệ thống dầu và bôi trơn

Dầu chân không

Sử dụng dầu có độ nhớt thấp, chịu nhiệt tốt. Dầu giúp bôi trơn, làm mát và đặc biệt là làm kín, giúp bơm đạt mức chân không sâu.

Cơ chế tuần hoàn dầu

Dầu được dẫn liên tục quanh hai cấp bơm nhờ lực hút và lực ly tâm. Điều này đảm bảo mọi bộ phận chuyển động đều được bôi trơn đầy đủ.

Két dầu và mắt thăm dầu

Két dầu nằm dưới thân bơm, có mắt thăm để kiểm tra mức dầu và báo hiệu thời điểm thay dầu.

Hệ thống van và bộ lọc bảo vệ

Van một chiều

Ngăn khí và dầu chảy ngược lại khi máy dừng đột ngột hoặc mất điện, bảo vệ máy và giữ sạch đường ống hút.

Bộ lọc khí xả

Giảm mùi và hạn chế hơi dầu thoát ra ngoài. Một số phiên bản được tích hợp bộ tách dầu để giảm hao dầu.

Cửa hút và cửa xả

Cửa hút được thiết kế theo chuẩn ren, dễ dàng kết nối với hệ thống chân không. Cửa xả hướng dòng khí ra xa khu vực làm việc.

Thân bơm và kết cấu vỏ

Thân bơm

Được đúc từ gang hoặc hợp kim nhôm, có độ cứng cao, chịu rung tốt và đảm bảo độ bền dài lâu.

Đế bơm

Trang bị chân cao su chống rung, giúp máy hoạt động êm, ổn định và giảm tiếng ồn.

Ưu điểm nổi bật từ cấu tạo của máy bơm chân không 2XZ-2

• Thiết kế hai cấp cho mức chân không sâu hơn so với các loại bơm một cấp cùng kích thước.

• Dẫn động trực tiếp giúp giảm hao mòn và ổn định trong vận hành.

• Hệ thống dầu tuần hoàn kín hạn chế hao dầu, tăng tuổi thọ máy.

• Cánh gạt bền, dễ thay thế và chi phí bảo dưỡng thấp.

• Thân vỏ chắc chắn, vận hành êm và ít rung.

Máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-2 có cấu tạo gồm buồng bơm hai cấp, rotor – cánh gạt, hệ thống dầu bôi trơn và các bộ phận bảo vệ như van một chiều và bộ lọc khí xả. Nhờ cấu trúc tối ưu và vật liệu bền bỉ, 2XZ-2 mang lại khả năng hút chân không hiệu quả, ổn định và phù hợp cho nhiều ứng dụng công nghiệp lẫn phòng thí nghiệm. Việc hiểu rõ cấu tạo chi tiết máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-2 giúp việc vận hành và bảo trì trở nên dễ dàng hơn, đồng thời nâng cao tuổi thọ thiết bị.

Nguyên tắc hoạt động cơ bản của Máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-2

Máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-2 là thiết bị được sử dụng rộng rãi trong phòng thí nghiệm, sản xuất, chế tạo vật liệu và nhiều lĩnh vực kỹ thuật cần độ chân không trung bình đến cao. Hiểu rõ nguyên tắc vận hành của bơm giúp đảm bảo hiệu suất hoạt động tối ưu và kéo dài tuổi thọ thiết bị.

Cấu tạo chính liên quan đến nguyên tắc hoạt động

Máy bơm chân không cánh quay dòng 2XZ-2 có cấu tạo đặc trưng giúp tạo ra độ chân không sâu, gồm các bộ phận chính sau:

• Rotor lắp lệch tâm trong buồng bơm

• Cánh gạt trượt tự do trong rãnh rotor, ép sát thành buồng nhờ lực ly tâm

• Buồng bơm hình trụ

• Van hút và van xả khí

• Buồng làm việc hai cấp giúp nén sâu hơn

• Dầu chân không dùng để làm kín, giảm ma sát và làm mát

Những thành phần này phối hợp chặt chẽ để tạo nên chu trình hút – nén – xả liên tục.

Cơ chế tạo chân không của máy bơm chân không cánh quay 2XZ-2

Hoạt động của bơm dựa trên quá trình thay đổi thể tích bên trong buồng bơm. Khi rotor quay, cánh gạt chuyển động ra vào tạo nên các khoang khí có thể tích thay đổi liên tục.

Giai đoạn hút khí

Khi rotor di chuyển sang vùng có khoảng trống lớn, thể tích trong khoang tăng khiến áp suất giảm. Không khí từ hệ thống cần hút sẽ đi vào buồng bơm thông qua van hút.

Giai đoạn nén khí

Khi rotor tiếp tục quay sang vị trí hẹp hơn, thể tích khoang chứa giảm dần. Điều này làm áp suất trong buồng tăng lên theo nguyên lý nén khí.

Giai đoạn xả khí

Khi áp suất trong khoang vượt ngưỡng mở của van xả, khí được đẩy ra ngoài. Dầu chân không đóng vai trò làm kín, đảm bảo khí không bị quay ngược vào buồng hút.

Cấp nén thứ hai

Dòng bơm 2XZ-2 hoạt động theo thiết kế hai cấp. Sau khi trải qua cấp nén thứ nhất, khí tiếp tục được chuyển đến cấp thứ hai để nén sâu hơn. Nhờ vậy, bơm đạt độ chân không cuối tốt và ổn định hơn so với các bơm một cấp.

Vai trò của dẫn động trực tiếp trong dòng 2XZ-2

Dẫn động trực tiếp là ưu điểm nổi bật của dòng 2XZ-2, trong đó trục rotor được gắn đồng trục với motor. Điều này mang lại những lợi ích sau:

• Giảm thất thoát năng lượng trong quá trình truyền động

• Vận hành êm, độ rung thấp

• Tăng độ bền, giảm các sự cố cơ khí như đứt hoặc trượt dây đai

• Cấu trúc nhỏ gọn, dễ lắp đặt

• Bảo trì và thay thế linh kiện đơn giản

Nhờ dẫn động trực tiếp, bơm hoạt động hiệu quả và ổn định ngay cả khi làm việc liên tục.

Các yếu tố ảnh hưởng đến hiệu suất hoạt động

Hiệu suất của máy bơm chân không cánh quay dẫn động trực tiếp 2XZ-2 phụ thuộc vào nhiều yếu tố:

Chất lượng dầu chân không
Dầu bẩn hoặc dầu không đúng loại khiến độ kín giảm, làm nóng máy và giảm hiệu quả hút khí.

Tình trạng cánh gạt
Cánh gạt bị mòn hoặc gãy làm giảm lực ép sát thành buồng, khiến bơm không đạt được chân không sâu.

Điện áp cấp cho motor
Vì bơm sử dụng dẫn động trực tiếp, tốc độ quay phụ thuộc trực tiếp vào ổn định của nguồn điện.

Độ kín của hệ thống hút
Một hệ thống rò rỉ dù nhỏ cũng khiến bơm hoạt động nhưng không đạt được độ chân không mong muốn.

Ứng dụng của máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-2

Máy bơm chân không 2XZ-2 được sử dụng rộng rãi trong nhiều lĩnh vực như:

• Phòng thí nghiệm hóa học, sinh học

• Công nghệ vật liệu và xử lý plasma

• Đóng gói chân không thực phẩm

• Sản xuất linh kiện điện tử và bán dẫn

• Hệ thống sấy lạnh, sấy đông khô

• Thiết bị phân tích và đo lường cần môi trường chân không

Nguyên tắc hoạt động cơ bản của máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-2 dựa trên sự thay đổi thể tích buồng nén khi rotor và cánh gạt chuyển động. Kết hợp với cơ chế hai cấp và dẫn động trực tiếp, máy đạt độ chân không sâu, vận hành êm và ổn định, phù hợp cho nhiều ứng dụng kỹ thuật – công nghiệp – nghiên cứu. Nắm vững nguyên lý hoạt động sẽ giúp người dùng khai thác tối đa hiệu quả và tăng tuổi thọ thiết bị.

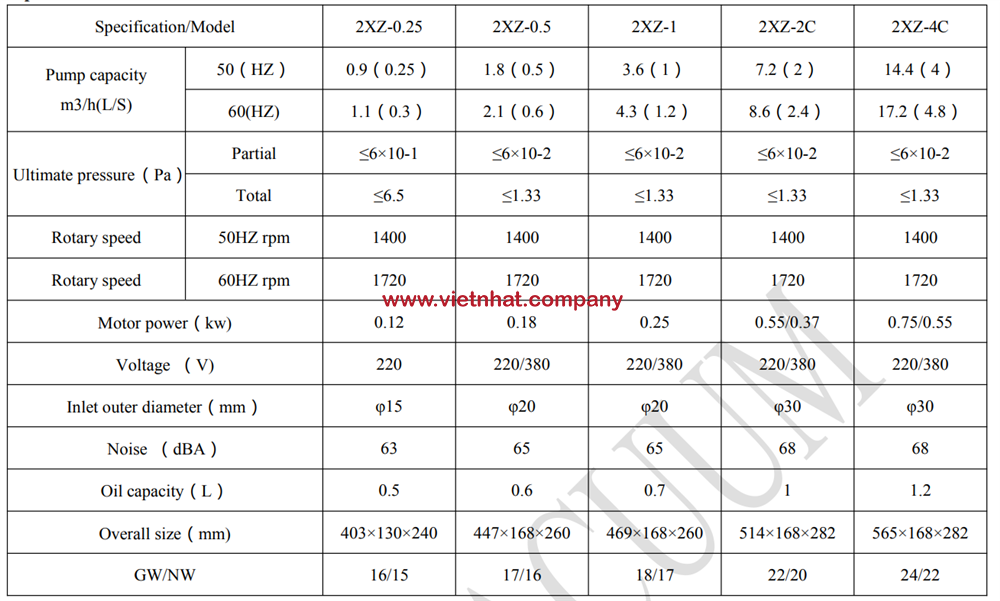

Thông số kỹ thuật của máy bơm chân không 2XZ-2

Đường cong hiệu suất của máy bơm chân không 2XZ-2

Kích thước bản vẽ máy bơm chân không 2XZ-2

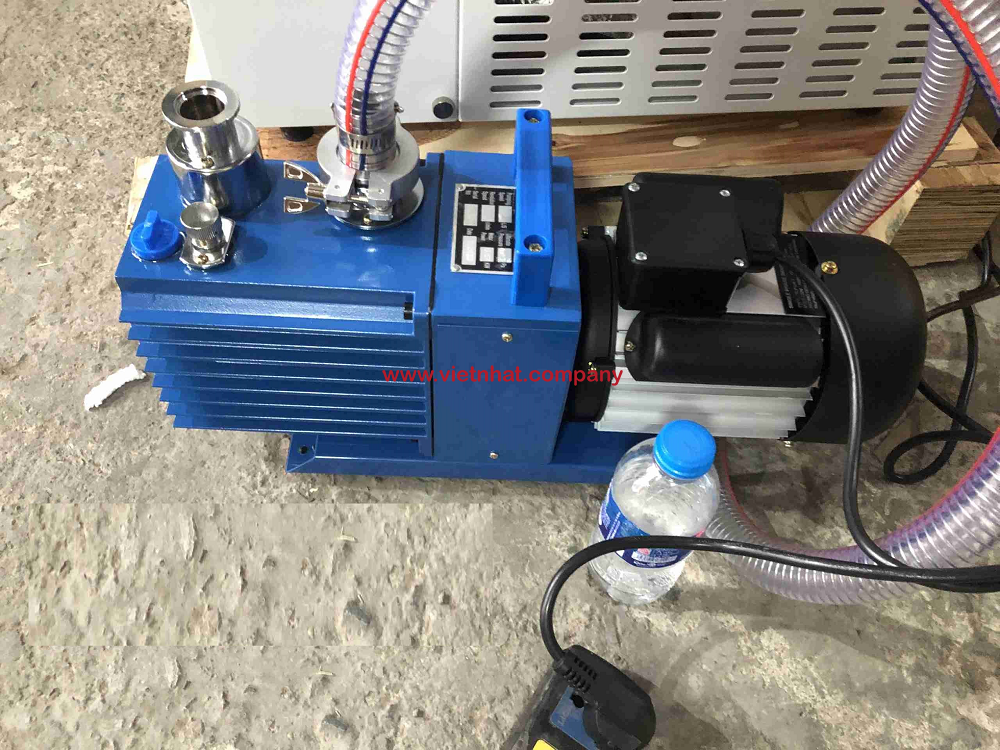

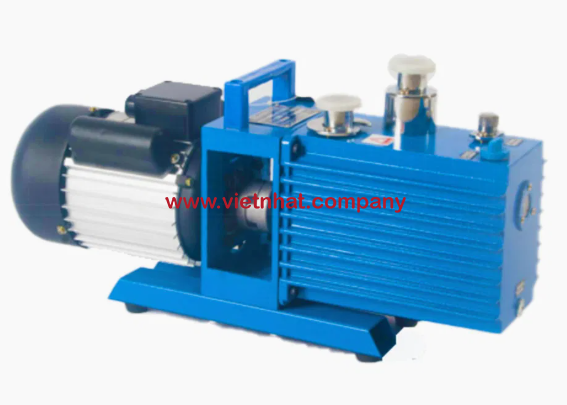

Hình ảnh thực tế của máy bơm chân không 2XZ-2
