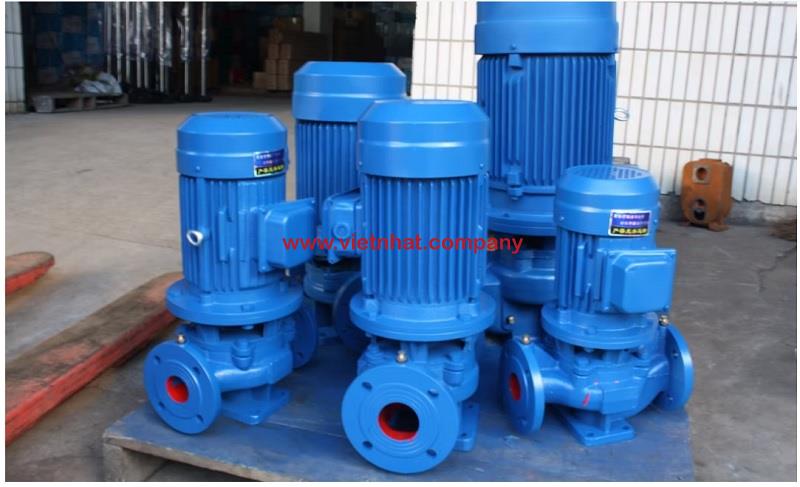

Máy bơm nước ly tâm trục đứng ISG80-315A đẩy cao 105m công suất 30kw

Cấu Tạo Và Nguyên Lý Hoạt Động Của Máy Bơm Nước Ly Tâm Trục Đứng ISG80-315A

Máy bơm nước ly tâm trục đứng ISG80-315A là thiết bị chuyên dụng trong các hệ thống cấp nước, điều áp và tuần hoàn công nghiệp. Với thiết kế hiện đại, máy hoạt động dựa trên nguyên lý lực ly tâm kết hợp cùng cấu trúc trục đứng đồng tâm, mang lại hiệu suất cao, vận hành ổn định và độ bền vượt trội. Bài viết sau sẽ giúp bạn hiểu rõ hơn về cấu tạo chi tiết và cơ chế vận hành của dòng máy bơm này.

Cấu tạo chính của ISG80-315A

Thân bơm

• Được đúc từ gang xám hoặc thép không gỉ, có khả năng chịu áp và chịu nhiệt tốt.

• Thiết kế thân đứng, tích hợp mặt bích hút – xả chuẩn PN16, dễ dàng kết nối với đường ống.

Cánh bơm

• Cánh bơm dạng kín, được gia công chính xác bằng CNC, đảm bảo cân bằng động cao.

• Vật liệu có thể là gang, đồng hoặc inox 304/316, tùy theo môi trường sử dụng.

Trục bơm

• Là trục đồng tâm, truyền động trực tiếp từ motor xuống cánh bơm.

• Chế tạo bằng inox chống ăn mòn, giúp tăng tuổi thọ và độ ổn định trong vận hành.

Motor

• Motor điện lắp dọc theo trục máy, đạt chuẩn IEC – cấp bảo vệ IP55, cách điện lớp F.

• Công suất thường dao động từ 11kW đến 30kW, tùy theo yêu cầu lưu lượng và cột áp.

Phớt cơ khí

• Được đặt tại vị trí giữa trục và thân bơm, làm kín trục quay bằng mặt tiếp xúc ceramic – graphite.

• Đảm bảo không rò rỉ nước, vận hành an toàn và không làm mòn trục.

Buồng xoắn (Volute)

• Là khoang dẫn dòng có hình xoắn ốc, nơi chuyển động năng thành áp năng.

• Được đúc liền thân và thiết kế tiết diện mở rộng dần để tăng hiệu suất thủy lực.

Nguyên lý hoạt động của ISG80-315A

Tạo lực ly tâm từ cánh bơm

• Khi motor quay, trục bơm và cánh bơm quay theo với tốc độ cao.

• Nước được hút vào từ tâm cánh bơm (vùng áp suất thấp), sau đó bị đẩy ra mép ngoài nhờ lực ly tâm.

Tăng tốc và chuyển áp

• Dòng nước rời khỏi cánh bơm với vận tốc lớn, đi vào buồng xoắn, nơi tiết diện mở rộng sẽ làm giảm tốc độ dòng chảy.

• Quá trình này chuyển đổi động năng thành áp suất, đẩy nước ra khỏi máy qua đầu xả với áp lực ổn định.

Dòng chảy theo phương đứng

• Do thiết kế trục đứng, dòng nước di chuyển từ dưới lên trên, thuận tiện cho việc cấp nước theo tầng, hệ thống ống đứng hoặc cấp nước cho bồn chứa trên cao.

Đặc điểm nổi bật trong vận hành

Hiệu suất thủy lực cao

• Nhờ thiết kế cánh kín và buồng xoắn tối ưu, máy tăng lưu lượng và cột áp hiệu quả, tiết kiệm năng lượng.

Vận hành ổn định, ít rung

• Trục đồng tâm, cụm quay được cân bằng động giúp giảm rung lắc, tăng độ bền vòng bi và trục quay.

• Máy chạy êm, thích hợp cho cả công trình công nghiệp và dân dụng cần độ yên tĩnh cao.

Dễ bảo trì và thay thế linh kiện

• Thiết kế cho phép tháo motor, phớt và trục từ phía trên, không cần tháo rời toàn bộ máy.

• Linh kiện tiêu chuẩn hóa, dễ tìm kiếm và thay thế khi cần.

Máy bơm nước ly tâm trục đứng ISG80-315A là thiết bị được đánh giá cao nhờ cấu tạo vững chắc, thiết kế hợp lý và nguyên lý hoạt động đơn giản mà hiệu quả. Với khả năng tạo áp mạnh, lưu lượng lớn, ít rung lắc và độ bền cao, ISG80-315A là lựa chọn lý tưởng cho các hệ thống cấp nước tầng cao, điều hòa trung tâm, tuần hoàn công nghiệp và các ứng dụng cần sự ổn định lâu dài.

Ứng Dụng Máy Bơm Nước Ly Tâm Trục Đứng ISG80-315A Trong Nhà Máy Xử Lý Nước Sạch

Trong các nhà máy xử lý nước sạch hiện đại, việc lựa chọn thiết bị bơm phù hợp đóng vai trò quyết định đến hiệu quả vận hành, chất lượng nước đầu ra và chi phí vận hành toàn hệ thống. Máy bơm nước ly tâm trục đứng ISG80-315A là một trong những thiết bị được đánh giá cao nhờ hiệu suất mạnh mẽ, độ bền cao và khả năng làm việc liên tục, đặc biệt phù hợp với các công đoạn trong quy trình xử lý nước sạch.

1. Bơm Nước Thô Từ Nguồn Vào Hệ Thống

• ISG80-315A thường được lắp đặt tại các trạm bơm đầu nguồn, nơi bơm nước từ sông, hồ, giếng khoan vào bể xử lý đầu tiên.

• Nhờ thiết kế có lưu lượng lớn và cột áp cao, máy đảm bảo dẫn nước ổn định vào hệ thống lọc, lắng và khử trùng.

• Thiết bị vận hành tốt ngay cả trong môi trường nước chứa cặn nhẹ, phù hợp cho giai đoạn tiền xử lý.

2. Tuần Hoàn Và Cấp Nước Giữa Các Bể Xử Lý

• ISG80-315A được dùng để vận chuyển nước giữa các bể xử lý như bể keo tụ, bể lắng, bể lọc và bể khử trùng.

• Giúp duy trì lưu lượng ổn định trong toàn hệ thống, bảo đảm dòng chảy liên tục và đồng đều ở mọi công đoạn.

• Hệ thống có thể tích hợp biến tần và cảm biến lưu lượng, giúp máy tự điều chỉnh theo nhu cầu thực tế.

3. Bơm Cấp Nước Sau Xử Lý Về Khu Dân Cư, KCN

• Sau quá trình xử lý, ISG80-315A tiếp tục đóng vai trò là bơm tăng áp đưa nước sạch đến hệ thống phân phối khu dân cư, đô thị, khu công nghiệp hoặc tòa nhà cao tầng.

• Với khả năng vận hành liên tục 24/7, máy đảm bảo cung cấp nước ổn định mà không gây gián đoạn hệ thống.

• Đáp ứng được yêu cầu cao về áp lực và lưu lượng trong các trạm cấp nước trung gian hoặc cuối nguồn.

4. Ưu Điểm Của ISG80-315A Trong Nhà Máy Xử Lý Nước Sạch

Thiết kế trục đứng tiết kiệm diện tích

• Phù hợp lắp đặt trong phòng kỹ thuật, trạm bơm tầng hầm hoặc trạm bơm khép kín, tối ưu mặt bằng.

Hiệu suất cao, vận hành ổn định

• Động cơ công suất lớn, kết hợp với guồng và cánh bơm thủy lực giúp giảm tổn thất năng lượng và duy trì áp lực đầu ra liên tục.

Vật liệu chống ăn mòn

• Cánh bơm và trục bơm có thể được chế tạo từ inox hoặc hợp kim chịu hóa chất, giúp hoạt động bền bỉ trong môi trường ẩm, có hóa chất xử lý nhẹ.

Dễ tích hợp hệ thống điều khiển

• Hỗ trợ kết nối với biến tần, tủ điện thông minh, hệ thống SCADA, cho phép giám sát, điều khiển và bảo vệ từ xa.

Máy bơm nước ly tâm trục đứng ISG80-315A là giải pháp tối ưu cho các nhà máy xử lý nước sạch quy mô vừa và lớn, đáp ứng yêu cầu về hiệu suất, độ tin cậy và khả năng tích hợp trong hệ thống tự động hóa hiện đại. Sử dụng ISG80-315A không chỉ giúp đảm bảo lưu lượng và áp lực trong suốt quy trình xử lý, mà còn góp phần nâng cao chất lượng nước đầu ra và hiệu quả vận hành toàn hệ thống

Đường cong hiệu suất bơm ly tâm trục đứng ISG80-315A

Bản vẽ cấu tạo và kích thước bơm ly tâm trục đứng ISG80-315A
