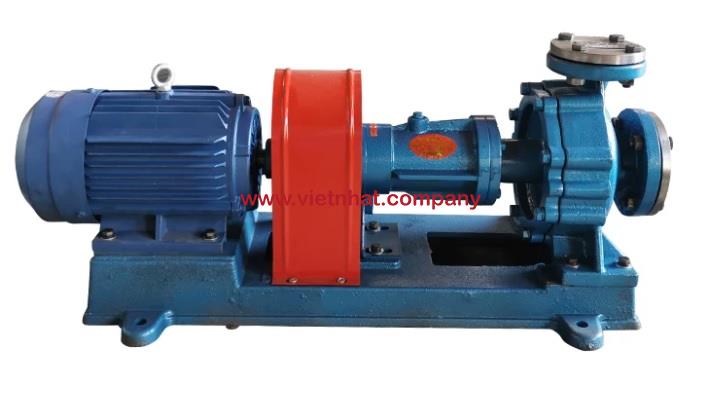

Bơm dầu truyền nhiệt RY40-25-200 lưu lượng 10 m3/h, công suất 4 kW, cột áp 50 m, tốc độ 2900 vòng/phút

Tìm hiểu cấu tạo chi tiết các bộ phận của Bơm dầu truyền nhiệt RY40-25-200

Bơm dầu truyền nhiệt RY40-25-200 có kết cấu bơm ly tâm trục ngang, dạng đỡ một phía, được thiết kế chuyên dùng để tuần hoàn dầu truyền nhiệt ở nhiệt độ cao. Bơm có cửa hút đường kính danh nghĩa 40 mm, cửa xả 25 mm và bánh công tác có đường kính ngoài danh nghĩa 200 mm. Tại điểm làm việc tiêu chuẩn, bơm đạt lưu lượng 10 m³/h, cột áp 50 m, tốc độ quay 2.900 vòng/phút và sử dụng động cơ 4 kW.

Khi tìm hiểu cấu tạo chi tiết các bộ phận của Bơm dầu truyền nhiệt RY40-25-200, có thể chia kết cấu bơm thành các cụm chính gồm thân bơm, bánh công tác, trục bơm, cụm ổ trục, bộ phận làm kín, giá đỡ và cụm truyền động.

Cụm thân Bơm dầu truyền nhiệt RY40-25-200

Thân bơm

Thân bơm là bộ phận bao ngoài bánh công tác và tạo thành khoang dẫn dầu bên trong. Đây là một trong những chi tiết chịu áp chính của Bơm dầu truyền nhiệt RY40-25-200.

Cửa hút của bơm được bố trí theo hướng trục, đưa dầu truyền nhiệt trực tiếp vào vùng trung tâm của bánh công tác. Cửa xả được bố trí theo hướng tâm và hướng lên trên. Khi bánh công tác quay, dầu từ cửa hút được tăng năng lượng rồi đi qua thân bơm tới cửa xả.

Đối với model RY40-25-200, cửa hút có đường kính danh nghĩa 40 mm và cửa xả có đường kính danh nghĩa 25 mm.

Nắp bơm

Nắp bơm được liên kết với thân bơm và cụm thân ổ trục. Bộ phận này vừa tạo thành một phần khoang chứa môi chất, vừa là vị trí bố trí cụm làm kín quanh trục.

Khi tháo bảo dưỡng, nắp bơm có thể được tách khỏi thân bơm để tiếp cận bánh công tác, trục và bộ phận làm kín bên trong. Vì vậy, nắp bơm giữ vai trò quan trọng trong việc liên kết cụm thủy lực với cụm ổ trục của bơm.

Cụm rôto của Bơm dầu truyền nhiệt RY40-25-200

Cụm rôto gồm bánh công tác, trục bơm và đai ốc cố định bánh công tác. Đây là phần chuyển động chính quyết định khả năng tạo lưu lượng và cột áp của bơm.

Bánh công tác

Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu truyền nhiệt. Bánh công tác được lắp trên đầu trục và quay cùng trục bơm với tốc độ khoảng 2.900 vòng/phút.

Khi bánh công tác quay, dầu đi vào vùng trung tâm của bánh công tác từ cửa hút. Dưới tác động của chuyển động quay, dầu được đưa ra vùng ngoài của bánh công tác và tiếp tục đi vào khoang thân bơm trước khi thoát qua cửa xả.

Số 200 trong model RY40-25-200 biểu thị đường kính ngoài danh nghĩa của bánh công tác là 200 mm. Với bánh công tác này, bơm có điểm làm việc tương ứng lưu lượng 10 m³/h và cột áp 50 m.

Đai ốc bánh công tác

Đai ốc bánh công tác được lắp ở đầu trục nhằm giữ bánh công tác cố định trên trục. Chi tiết này giúp bánh công tác duy trì đúng vị trí trong quá trình quay ở tốc độ cao.

Khi tháo bơm để kiểm tra hoặc thay thế bánh công tác, cần tháo đai ốc này trước khi lấy bánh công tác ra khỏi trục.

Trục bơm

Trục bơm là chi tiết truyền chuyển động từ động cơ đến bánh công tác. Một đầu trục liên kết với bánh công tác, đầu còn lại nối với động cơ thông qua khớp nối mềm.

Trong quá trình hoạt động, trục phải duy trì trạng thái quay ổn định và đồng tâm. Nếu trục bơm và trục động cơ bị lệch tâm, bơm có thể xuất hiện rung, tiếng ồn, tăng ma sát và làm ổ bi nhanh hư hỏng.

Cụm ổ trục của Bơm dầu truyền nhiệt RY40-25-200

Thân ổ trục

Thân ổ trục nằm phía sau nắp bơm và bao quanh trục. Bên trong thân ổ trục bố trí hai ổ bi để đỡ và định vị trục bơm.

Do Bơm dầu truyền nhiệt RY40-25-200 làm việc với dầu nóng nên cụm ổ trục có vai trò đặc biệt quan trọng trong việc giữ trục quay ổn định và hạn chế ảnh hưởng của nhiệt tới các chi tiết chuyển động.

Ổ bi

Bơm sử dụng hai ổ bi bố trí trên trục. Các ổ bi có nhiệm vụ đỡ trục, giữ đúng vị trí tâm và giúp trục quay với ma sát thấp.

Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch trong khoang ổ trục để bôi trơn. Ổ bi phía khớp nối sử dụng mỡ bôi trơn theo chủng loại quy định. Việc bôi trơn đầy đủ giúp giảm ma sát, giảm nhiệt độ ổ bi và hạn chế hiện tượng mài mòn.

Nắp chặn ổ trục

Nắp chặn ổ trục được lắp ở đầu thân ổ trục. Bộ phận này giúp giữ các chi tiết bên trong cụm ổ trục đúng vị trí và tạo thành kết cấu khép kín cho cụm đỡ trục.

Khi bảo dưỡng, nắp chặn được tháo để tiếp cận các ổ bi, phớt dầu và những chi tiết nằm bên trong thân ổ trục.

Ống dẫn dầu

Ống dẫn dầu thuộc cụm ổ trục của Bơm dầu truyền nhiệt RY40-25-200, liên quan đến hệ thống dầu sử dụng trong khu vực bôi trơn. Việc duy trì lượng dầu phù hợp trong cụm ổ trục giúp bảo đảm khả năng bôi trơn khi trục hoạt động liên tục ở tốc độ cao.

Cụm làm kín của Bơm dầu truyền nhiệt RY40-25-200

Bộ chèn làm kín

Bộ chèn làm kín được bố trí tại vị trí trục đi qua nắp bơm. Nhiệm vụ chính của bộ phận này là hạn chế dầu truyền nhiệt thoát ra ngoài dọc theo trục.

Kết cấu làm kín của bơm RY sử dụng bộ chèn làm kín dạng packing kết hợp với phớt dầu cao su chịu nhiệt. Cấu tạo này phù hợp với đặc điểm làm việc của bơm dầu nóng và thuận tiện khi kiểm tra hoặc thay thế trong quá trình bảo dưỡng.

Phớt dầu

Phớt dầu được bố trí trong cụm làm kín và cụm ổ trục. Bộ phận này giúp ngăn dầu bôi trơn thoát ra khỏi vị trí làm việc và hạn chế sự xâm nhập của tạp chất vào bên trong cụm ổ trục.

Phớt dầu phải làm việc đồng thời với trục quay nên tình trạng bề mặt trục, độ đồng tâm và nhiệt độ vận hành có ảnh hưởng trực tiếp đến tuổi thọ của phớt.

Giá đỡ của Bơm dầu truyền nhiệt RY40-25-200

Giá đỡ liên kết khu vực thân bơm với cụm thân ổ trục, tạo thành kết cấu đỡ một phía đặc trưng của dòng RY. Bộ phận này giúp duy trì vị trí tương đối giữa thân bơm, trục và ổ trục.

Thiết kế của dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước. Nhờ đó, kết cấu khu vực giữa thân bơm và cụm ổ trục được đơn giản hóa, đồng thời giảm số lượng thiết bị phụ trợ cần thiết.

Cụm truyền động của Bơm dầu truyền nhiệt RY40-25-200

Khớp nối mềm

Khớp nối mềm được bố trí giữa trục động cơ và trục bơm. Bơm RY sử dụng khớp nối mềm kiểu ba chấu để truyền mô-men từ động cơ sang trục.

Khớp nối cho phép động cơ truyền chuyển động quay tới bánh công tác thông qua trục bơm. Khi nhìn từ phía khớp nối, chiều quay đúng của trục bơm là theo chiều kim đồng hồ.

Độ đồng tâm của hai nửa khớp nối có ảnh hưởng trực tiếp tới độ rung và tuổi thọ ổ bi. Vì vậy, bơm và động cơ phải được căn chỉnh chính xác trước khi vận hành.

Động cơ 4 kW

Bơm dầu truyền nhiệt RY40-25-200 sử dụng động cơ công suất 4 kW để dẫn động bơm. Động cơ và bơm được bố trí đồng tâm trên cùng một bệ máy.

Khi động cơ hoạt động, chuyển động quay được truyền theo thứ tự từ động cơ qua khớp nối, đến trục bơm và cuối cùng tới bánh công tác. Đây là chuỗi truyền động chính của toàn bộ cụm bơm.

Mối liên kết giữa các bộ phận của Bơm dầu truyền nhiệt RY40-25-200

Cấu tạo của Bơm dầu truyền nhiệt RY40-25-200 được hình thành từ sự liên kết trực tiếp giữa các cụm cơ khí. Động cơ 4 kW truyền chuyển động qua khớp nối mềm đến trục bơm. Trục được hai ổ bi đỡ và định vị, đồng thời kéo bánh công tác quay với tốc độ 2.900 vòng/phút.

Bánh công tác quay trong thân bơm để tạo dòng dầu. Dầu đi vào qua cửa hút 40 mm, nhận năng lượng tại bánh công tác và đi ra qua cửa xả 25 mm. Bộ chèn làm kín và phớt dầu kiểm soát khu vực trục xuyên qua nắp bơm, trong khi thân ổ trục và giá đỡ duy trì sự ổn định của toàn bộ cụm rôto.

Qua tìm hiểu cấu tạo chi tiết các bộ phận của Bơm dầu truyền nhiệt RY40-25-200, có thể thấy kết cấu của bơm tập trung vào các bộ phận chính gồm thân bơm, nắp bơm, bánh công tác, trục bơm, đai ốc bánh công tác, hai ổ bi, thân ổ trục, nắp chặn ổ trục, ống dẫn dầu, bộ chèn làm kín, phớt dầu, giá đỡ và khớp nối truyền động.

Mỗi bộ phận đảm nhận một chức năng riêng nhưng liên kết chặt chẽ với nhau để giúp Bơm dầu truyền nhiệt RY40-25-200 đạt lưu lượng 10 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút với động cơ 4 kW. Việc nắm rõ cấu tạo từng bộ phận là cơ sở quan trọng để hiểu nguyên lý làm việc, kiểm tra tình trạng và bảo dưỡng đúng cấu tạo của bơm.

Nguyên lý hoạt động ly tâm chất lỏng của Bơm dầu truyền nhiệt RY40-25-200

Bơm dầu truyền nhiệt RY40-25-200 hoạt động theo nguyên lý ly tâm chất lỏng, trong đó bánh công tác quay với tốc độ cao để truyền cơ năng từ động cơ sang dầu truyền nhiệt. Quá trình này tạo ra sự chênh lệch áp suất giữa tâm và vành ngoài bánh công tác, giúp dầu liên tục được hút vào và đẩy ra khỏi bơm.

Dầu truyền nhiệt đi vào tâm bánh công tác

Khi động cơ hoạt động, trục bơm và bánh công tác của RY40-25-200 bắt đầu quay. Dầu truyền nhiệt từ đường ống hút đi theo hướng trục vào khu vực trung tâm của bánh công tác, còn gọi là mắt bánh công tác.

Tại khu vực này, áp suất thấp hơn so với áp suất trong đường ống hút. Sự chênh lệch áp suất tạo điều kiện cho dầu truyền nhiệt liên tục đi vào bên trong bánh công tác. Vì vậy, để bơm làm việc ổn định, khu vực hút và thân bơm phải luôn có đủ môi chất, tránh tình trạng không khí chiếm chỗ trong buồng bơm.

Bánh công tác truyền năng lượng cho chất lỏng

Sau khi đi vào tâm bánh công tác, dầu truyền nhiệt tiếp xúc với các cánh dẫn đang quay. Bánh công tác nhận chuyển động từ động cơ thông qua trục bơm và truyền năng lượng trực tiếp cho chất lỏng.

Với tốc độ quay khoảng 2.900 vòng/phút, các cánh bánh công tác làm dầu chuyển động theo chiều quay đồng thời dẫn dầu từ khu vực tâm ra phía ngoài. Trong quá trình này, vận tốc của dầu tăng dần, nghĩa là cơ năng từ động cơ đã được chuyển thành năng lượng của dòng chất lỏng.

Tác dụng ly tâm đẩy dầu từ tâm ra ngoài

Đây là quá trình chính trong nguyên lý hoạt động ly tâm chất lỏng của Bơm dầu truyền nhiệt RY40-25-200. Khi bánh công tác quay nhanh, dầu nằm giữa các cánh bánh công tác được dẫn chuyển động từ bán kính nhỏ ở tâm ra bán kính lớn ở vành ngoài.

Dầu càng tiến gần đến mép ngoài bánh công tác thì vận tốc chuyển động càng lớn. Dòng dầu có năng lượng cao sau đó rời khỏi bánh công tác và đi vào khoang thân bơm.

Trong khi dầu liên tục được đưa ra phía ngoài, áp suất tại khu vực tâm bánh công tác giảm xuống. Điều này tạo điều kiện để lượng dầu mới từ đường hút tiếp tục đi vào tâm bánh công tác. Nhờ vậy, quá trình hút dầu không bị gián đoạn khi bơm đang hoạt động.

Chuyển động năng của dầu thành áp năng

Dầu rời bánh công tác có vận tốc cao nhưng hệ thống không chỉ cần vận tốc mà còn cần áp suất để đưa dầu đi qua đường ống và các thiết bị trong hệ thống truyền nhiệt.

Khi dòng dầu đi từ bánh công tác vào thân bơm, kết cấu dẫn dòng của thân bơm giúp giảm dần vận tốc và chuyển một phần động năng của dầu thành áp năng. Nhờ quá trình này, áp suất của dầu tại cửa xả tăng lên.

Đối với RY40-25-200, quá trình truyền năng lượng này cho phép bơm đạt cột áp khoảng 50 m tại lưu lượng 10 m³/h trong điều kiện làm việc tương ứng.

Hình thành dòng dầu tuần hoàn liên tục

Nguyên lý ly tâm của RY40-25-200 diễn ra liên tục trong suốt thời gian bánh công tác quay. Dầu từ cửa hút đi vào tâm bánh công tác, nhận năng lượng từ cánh bơm, chuyển động ra phía ngoài rồi được đưa đến cửa xả.

Khi một lượng dầu được đẩy ra khỏi bánh công tác, vùng tâm lại được bổ sung bằng lượng dầu mới từ đường hút. Chu trình này lặp lại liên tục với tốc độ cao, tạo thành dòng dầu ổn định qua bơm.

Có thể mô tả quá trình chính theo trình tự:

Dầu đi vào cửa hút → vào tâm bánh công tác → nhận năng lượng từ bánh công tác → chuyển động ly tâm ra vành ngoài → đi vào thân bơm → tăng áp → đi ra cửa xả.

Vai trò của nguyên lý ly tâm đối với RY40-25-200

Nguyên lý hoạt động ly tâm chất lỏng giúp Bơm dầu truyền nhiệt RY40-25-200 tạo được dòng dầu liên tục mà không cần cơ cấu hút – đẩy theo từng chu kỳ. Bánh công tác quay liên tục nên quá trình truyền năng lượng cho dầu cũng diễn ra liên tục, phù hợp với nhiệm vụ tuần hoàn dầu trong hệ thống truyền nhiệt.

Với lưu lượng 10 m³/h, cột áp 50 m, công suất động cơ 4 kW và tốc độ quay 2.900 vòng/phút, bánh công tác của bơm có nhiệm vụ tạo chuyển động ly tâm và cung cấp năng lượng cần thiết để dầu lưu thông qua hệ thống.

Nguyên lý hoạt động ly tâm chất lỏng của Bơm dầu truyền nhiệt RY40-25-200 dựa trên chuyển động quay của bánh công tác. Dầu được đưa vào tâm bánh công tác, nhận năng lượng từ các cánh bơm rồi chuyển động từ tâm ra ngoài dưới tác dụng ly tâm. Dòng dầu có vận tốc cao sau đó đi vào thân bơm, một phần động năng được chuyển thành áp năng trước khi dầu được đưa ra cửa xả.

Quá trình hút, tăng tốc, ly tâm và tăng áp diễn ra liên tục khi bánh công tác quay, nhờ đó RY40-25-200 duy trì được dòng tuần hoàn dầu truyền nhiệt ổn định trong hệ thống.
