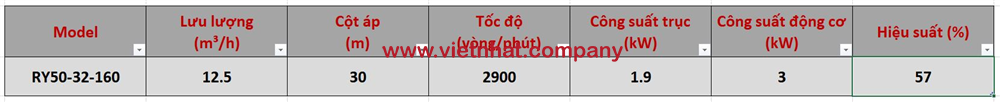

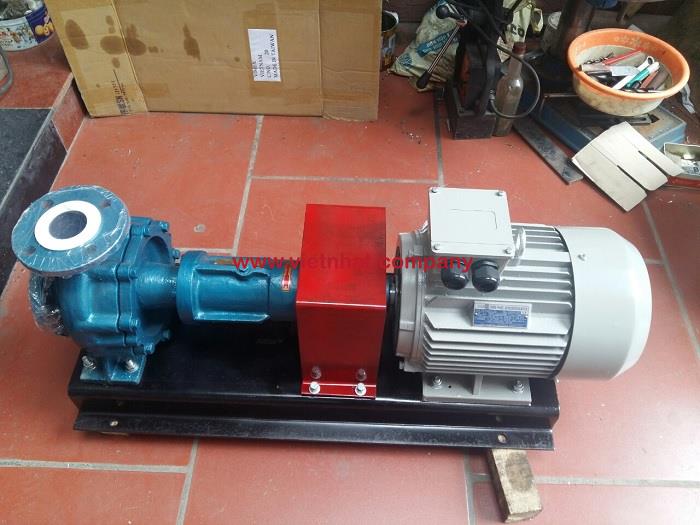

Bơm dầu truyền nhiệt RY50-32-160 công suất 3 kW, lưu lượng 12.5 m³/h, tốc độ 2900 vòng/phút, cột áp 30 m

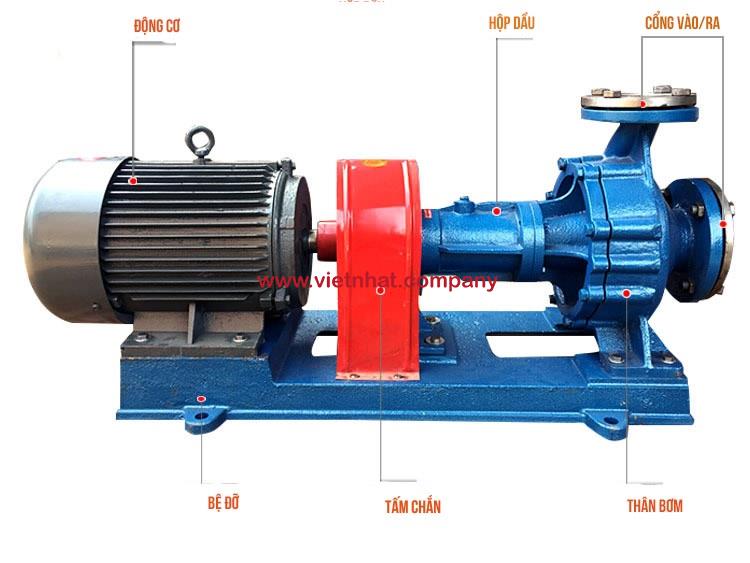

Cấu tạo chi tiết của bơm dầu truyền nhiệt RY50-32-160 trong hệ thống cấp nhiệt công nghiệp

Bơm dầu truyền nhiệt RY50-32-160 là bơm ly tâm trục ngang được thiết kế để tuần hoàn dầu tải nhiệt trong các hệ thống cấp nhiệt công nghiệp. Model này có cửa hút danh nghĩa 50 mm, cửa xả 32 mm, bánh công tác đường kính danh nghĩa 160 mm, lưu lượng 12,5 m³/h, cột áp 30 m, tốc độ quay 2.900 vòng/phút và sử dụng động cơ công suất 3 kW.

Cấu tạo của bơm dầu truyền nhiệt RY50-32-160 tập trung vào khả năng vận chuyển dầu nóng ổn định, hạn chế truyền nhiệt từ thân bơm sang cụm ổ trục và bảo đảm độ kín tại vị trí trục xuyên qua thân bơm. Các bộ phận chính gồm thân bơm, nắp bơm, bánh công tác, trục bơm, cụm ổ bi, thân ổ trục, hệ thống làm kín, giá đỡ, khớp nối và động cơ.

Cụm thân bơm RY50-32-160

Thân bơm

Thân bơm là bộ phận trực tiếp chứa và dẫn dầu truyền nhiệt trong quá trình vận hành. Cửa hút được bố trí theo hướng trục để dầu từ đường ống hồi của hệ thống đi trực tiếp vào vùng tâm bánh công tác. Cửa xả được bố trí hướng tâm theo phương thẳng đứng để đưa dầu sau khi tăng áp vào đường ống cấp nhiệt.

Đối với RY50-32-160, đường kính danh nghĩa cửa hút là 50 mm và cửa xả là 32 mm. Thân bơm đồng thời là bộ phận chịu áp chính nên độ kín giữa thân bơm và nắp bơm có ảnh hưởng trực tiếp đến khả năng vận hành an toàn khi tuần hoàn dầu ở nhiệt độ cao.

Nắp bơm

Nắp bơm được lắp phía sau thân bơm, tạo thành không gian kín cho bánh công tác hoạt động. Đây cũng là bộ phận trung gian giữa thân bơm và cụm ổ trục.

Trục bơm đi xuyên qua nắp bơm nên tại khu vực này được bố trí hệ thống làm kín. Kết cấu nắp bơm vừa giữ cho dầu nóng không thoát ra ngoài vừa tạo vị trí lắp đặt bộ chèn làm kín và các chi tiết liên quan đến phớt trục.

Cụm rôto của bơm dầu truyền nhiệt RY50-32-160

Cụm rôto là phần quay chính của bơm, gồm bánh công tác, trục bơm và đai ốc cố định bánh công tác. Đây là cụm trực tiếp tiếp nhận công suất từ động cơ và chuyển thành năng lượng thủy lực cho dòng dầu truyền nhiệt.

Bánh công tác

Bánh công tác của RY50-32-160 có đường kính ngoài danh nghĩa 160 mm. Khi động cơ hoạt động ở tốc độ 2.900 vòng/phút, bánh công tác quay cùng trục bơm.

Dầu truyền nhiệt đi vào vùng tâm bánh công tác qua cửa hút. Khi bánh công tác quay, dầu được gia tốc và chuyển động từ tâm ra phía ngoài. Năng lượng cơ học từ trục được truyền cho dòng dầu, tạo lưu lượng và cột áp cần thiết để dầu tiếp tục lưu thông trong hệ thống cấp nhiệt.

Bánh công tác là chi tiết ảnh hưởng trực tiếp đến đặc tính làm việc của RY50-32-160, đặc biệt là lưu lượng 12,5 m³/h và cột áp 30 m tại điểm làm việc của bơm.

Đai ốc bánh công tác

Đai ốc bánh công tác được bố trí ở đầu trục nhằm cố định bánh công tác trên trục bơm. Chi tiết này giữ bánh công tác đúng vị trí khi rôto quay ở tốc độ cao, hạn chế dịch chuyển dọc trục và bảo đảm bánh công tác không bị lỏng trong quá trình vận hành.

Trục bơm

Trục bơm là bộ phận truyền mô-men từ động cơ đến bánh công tác. Một đầu trục lắp với bánh công tác, phần còn lại được đỡ bởi các ổ bi và đầu phía ngoài liên kết với động cơ thông qua khớp nối.

Trục phải duy trì độ đồng tâm tốt vì khi bơm hoạt động ở 2.900 vòng/phút, sai lệch trục có thể làm tăng rung động, gây nóng ổ bi, làm mòn hệ thống làm kín và ảnh hưởng đến tuổi thọ của toàn bộ bơm.

Cụm ổ trục của RY50-32-160

Thân ổ trục

Thân ổ trục nằm phía sau nắp bơm và chứa hệ thống vòng bi đỡ trục. Bộ phận này có nhiệm vụ giữ trục bơm đúng tâm, duy trì vị trí của rôto và tiếp nhận tải phát sinh khi bánh công tác quay.

Đối với bơm dầu truyền nhiệt, thân ổ trục còn có ý nghĩa quan trọng trong việc tạo khoảng cách giữa vùng thân bơm có nhiệt độ cao và khu vực truyền động. Kết cấu này góp phần hạn chế nhiệt từ dầu nóng truyền trực tiếp đến ổ bi và động cơ.

Ổ bi

RY50-32-160 sử dụng hai ổ bi trong thân ổ trục để đỡ và định vị rôto. Một ổ bi nằm về phía bánh công tác, ổ còn lại nằm về phía khớp nối.

Hai ổ bi giúp trục quay ổn định, giảm ma sát và hạn chế độ đảo của trục. Khi ổ bi bị mòn hoặc xuất hiện độ rơ lớn, vị trí của trục thay đổi, làm tăng rung và có thể gây ảnh hưởng trực tiếp đến bánh công tác cũng như hệ thống làm kín.

Nắp chặn ổ trục

Nắp chặn ổ trục được lắp ở đầu thân ổ trục. Bộ phận này giúp giữ các chi tiết bên trong cụm ổ trục ở đúng vị trí và hỗ trợ đóng kín khu vực đầu ổ.

Nắp chặn cùng với thân ổ trục tạo thành một cụm đỡ hoàn chỉnh cho trục bơm, giúp hệ thống rôto duy trì trạng thái ổn định khi bơm vận hành liên tục.

Hệ thống bôi trơn cụm ổ trục

Cấu tạo bơm dầu truyền nhiệt RY50-32-160 có hệ thống bôi trơn riêng cho cụm ổ trục. Trong kết cấu bơm có ống dẫn dầu và các vị trí châm dầu phục vụ việc bôi trơn.

Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch làm môi chất bôi trơn. Ở phía khớp nối, ổ bi được bôi trơn bằng mỡ phù hợp. Việc bôi trơn đúng giúp giảm ma sát, hạn chế nhiệt phát sinh và duy trì tuổi thọ của ổ bi khi trục quay ở tốc độ cao.

Cụm làm kín của bơm RY50-32-160

Hệ thống làm kín được bố trí tại khu vực trục đi xuyên qua nắp bơm. Đây là vị trí quan trọng vì một phía tiếp xúc với dầu truyền nhiệt nóng, trong khi phía còn lại kết nối với cụm ổ trục.

Bộ chèn làm kín

Bộ chèn làm kín, hay packing, được bố trí xung quanh trục bơm. Chức năng chính là hạn chế dầu truyền nhiệt rò rỉ theo khe hở giữa trục và nắp bơm.

Kết cấu chèn làm kín cho phép bơm duy trì độ kín trong điều kiện trục liên tục quay. Đây là một trong những bộ phận phải được kiểm tra thường xuyên vì mức độ mài mòn của packing có ảnh hưởng trực tiếp đến tình trạng rò rỉ dầu nóng.

Phớt dầu chịu nhiệt

Phớt dầu được bố trí trong khu vực cụm trục và ổ bi, phối hợp với bộ chèn làm kín để kiểm soát dầu và hạn chế chất bẩn đi vào khu vực ổ trục.

Do bơm RY50-32-160 được thiết kế cho dầu truyền nhiệt nóng, phớt tại khu vực này phải phù hợp với điều kiện nhiệt độ của bơm và làm việc ổn định trong thời gian dài.

Giá đỡ và kết cấu tản nhiệt

Giá đỡ nằm giữa cụm thân bơm và bệ máy, có nhiệm vụ giữ ổn định cụm bơm và thân ổ trục. Kết cấu kéo dài từ thân bơm đến cụm ổ trục cũng tạo khoảng cách nhất định giữa vùng dầu nóng và bộ phận truyền động.

RY50-32-160 thuộc dòng RY sử dụng phương pháp tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Nhờ đó cấu tạo bơm đơn giản hơn, không cần thêm hệ thống nước làm mát riêng nhưng vẫn tạo điều kiện hạn chế ảnh hưởng của nhiệt độ dầu nóng đến cụm ổ trục.

Khớp nối giữa bơm và động cơ

Trục bơm RY50-32-160 không nối cứng trực tiếp với trục động cơ mà truyền động thông qua khớp nối mềm. Khớp nối có nhiệm vụ truyền mô-men từ động cơ 3 kW sang trục bơm và sau đó đến bánh công tác.

Khớp nối mềm đồng thời giúp giảm ảnh hưởng của rung động và những sai lệch rất nhỏ giữa hai trục. Tuy nhiên, bơm và động cơ vẫn phải được căn chỉnh đồng tâm chính xác để ổ bi, trục và hệ thống làm kín không phải chịu tải bất thường.

Động cơ và bệ máy

RY50-32-160 sử dụng động cơ công suất 3 kW, tốc độ quay 2.900 vòng/phút. Động cơ và bơm được lắp trên cùng một bệ máy để tạo thành một cụm thiết bị thống nhất.

Bệ máy giữ vị trí tương đối giữa động cơ, khớp nối và bơm. Độ phẳng và độ cứng của bệ có ảnh hưởng trực tiếp đến độ đồng tâm của hai trục. Vì vậy, kết cấu bệ máy không chỉ có chức năng nâng đỡ mà còn góp phần duy trì độ ổn định của toàn bộ cụm RY50-32-160.

Sự liên kết giữa các bộ phận trong RY50-32-160

Xét theo đường truyền năng lượng, cấu tạo của bơm dầu truyền nhiệt RY50-32-160 được liên kết theo trình tự: động cơ truyền mô-men qua khớp nối đến trục bơm, trục làm quay bánh công tác, bánh công tác truyền năng lượng cho dầu và thân bơm dẫn dòng dầu đến cửa xả.

Xét theo kết cấu cơ khí, bánh công tác và trục tạo thành cụm rôto; trục được giữ bởi hai ổ bi trong thân ổ trục; khu vực trục đi qua nắp bơm được làm kín bằng packing và phớt dầu; toàn bộ cụm bơm được giữ trên giá đỡ và bệ máy.

Chính sự phối hợp giữa các bộ phận này giúp RY50-32-160 tạo được lưu lượng 12,5 m³/h và cột áp 30 m trong hệ thống tuần hoàn dầu truyền nhiệt.

Cấu tạo chi tiết của bơm dầu truyền nhiệt RY50-32-160 trong hệ thống cấp nhiệt công nghiệp gồm các bộ phận chính là thân bơm, nắp bơm, bánh công tác, đai ốc bánh công tác, trục bơm, hai ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục, giá đỡ, phớt dầu, bộ chèn làm kín, khớp nối và động cơ.

Trong đó, thân bơm và bánh công tác đảm nhiệm quá trình dẫn và tăng năng lượng cho dầu truyền nhiệt; trục và ổ bi tạo thành hệ thống quay; packing và phớt dầu đảm nhiệm chức năng làm kín; cụm thân ổ trục và giá đỡ giúp ổn định trục đồng thời hạn chế ảnh hưởng của nhiệt; còn khớp nối và động cơ cung cấp chuyển động cho toàn bộ bơm. Với cấu tạo này, RY50-32-160 đáp ứng nhiệm vụ tuần hoàn dầu nóng với lưu lượng 12,5 m³/h, cột áp 30 m, công suất động cơ 3 kW và tốc độ 2.900 vòng/phút trong hệ thống cấp nhiệt công nghiệp.

Nguyên lý hoạt động ly tâm đặc trưng của bơm dầu truyền nhiệt RY50-32-160

Bơm dầu truyền nhiệt RY50-32-160 hoạt động theo nguyên lý bơm ly tâm, trong đó năng lượng cơ học từ động cơ được truyền đến bánh công tác để tạo chuyển động cho dầu truyền nhiệt. Quá trình này giúp dầu được hút vào bơm, tăng năng lượng và được đẩy ra đường ống với lưu lượng và cột áp cần thiết.

Quá trình dầu đi vào bánh công tác

Khi động cơ hoạt động, trục bơm truyền chuyển động quay trực tiếp đến bánh công tác. Với tốc độ quay khoảng 2.900 vòng/phút, bánh công tác tạo ra sự chênh lệch áp suất giữa vùng tâm bánh công tác và khu vực phía ngoài.

Dầu truyền nhiệt từ đường ống hút đi vào cửa hút của bơm theo hướng trục và tiếp tục di chuyển đến vùng tâm bánh công tác. Tại đây, dòng dầu bắt đầu nhận năng lượng từ các cánh của bánh công tác đang quay.

Hình thành lực ly tâm trong bánh công tác

Đây là giai đoạn quan trọng nhất trong nguyên lý hoạt động ly tâm đặc trưng của bơm dầu truyền nhiệt RY50-32-160. Khi bánh công tác quay với tốc độ cao, dầu nằm trong các rãnh cánh được cuốn chuyển động theo bánh công tác và dịch chuyển liên tục từ tâm ra mép ngoài.

Trong quá trình đó, dầu được gia tốc mạnh và nhận thêm động năng. Khi lượng dầu tại tâm bánh công tác liên tục được đưa ra phía ngoài, áp suất tại khu vực tâm giảm xuống, tạo điều kiện cho lượng dầu mới từ đường hút tiếp tục đi vào. Nhờ vậy, quá trình hút dầu được duy trì liên tục trong suốt thời gian bơm hoạt động.

Chuyển động năng của dầu thành áp năng

Sau khi được đẩy ra khỏi mép ngoài bánh công tác, dầu có vận tốc tương đối lớn và đi vào phần dẫn dòng của thân bơm. Tại đây, dòng dầu được thu gom và dẫn về phía cửa xả.

Trong quá trình chuyển động qua thân bơm, một phần động năng của dầu được chuyển thành áp năng. Nhờ đó, áp suất dầu tại cửa xả cao hơn tại cửa hút, tạo ra khả năng đưa dầu đi qua hệ thống đường ống và các thiết bị sử dụng nhiệt.

Đối với RY50-32-160, quá trình tạo năng lượng ly tâm giúp bơm đạt lưu lượng khoảng 12,5 m³/h và cột áp 30 m tại tốc độ quay 2.900 vòng/phút, sử dụng động cơ công suất 3 kW.

Quá trình hút và đẩy dầu diễn ra liên tục

Đặc trưng của bơm ly tâm RY50-32-160 là quá trình hút và đẩy không diễn ra theo từng chu kỳ riêng biệt mà liên tục khi bánh công tác quay.

Dầu mới liên tục đi vào tâm bánh công tác, trong khi dầu đã nhận năng lượng liên tục được đẩy ra mép ngoài rồi đi đến cửa xả. Vì vậy, dòng dầu trong hệ thống được duy trì tương đối đều và phù hợp với yêu cầu tuần hoàn dầu truyền nhiệt.

Dòng chảy có thể hình dung theo trình tự:

Đường hút → cửa hút bơm → tâm bánh công tác → cánh bánh công tác → mép ngoài bánh công tác → thân bơm → cửa xả → hệ thống tuần hoàn dầu.

Đặc trưng của nguyên lý ly tâm trên RY50-32-160

Bánh công tác là bộ phận tạo năng lượng chính

Bánh công tác giữ vai trò trung tâm trong nguyên lý hoạt động của RY50-32-160. Chuyển động quay của bánh công tác trực tiếp truyền năng lượng cho dầu. Nếu bánh công tác bị tắc, mòn hoặc tốc độ quay không đạt yêu cầu thì khả năng tạo lưu lượng và cột áp của bơm sẽ giảm.

Phải duy trì dầu đầy trong thân bơm

Nguyên lý ly tâm chỉ hoạt động hiệu quả khi bánh công tác được bao quanh bởi môi chất lỏng. Vì vậy, trước khi khởi động, thân bơm cần được mồi đầy dầu và hạn chế không khí tồn tại trong buồng bơm.

Nếu có quá nhiều không khí ở khu vực hút, bánh công tác khó tạo được chênh lệch áp suất cần thiết, dẫn đến lưu lượng thấp, bơm không lên dầu hoặc hoạt động không ổn định.

Chiều quay của bánh công tác phải chính xác

Chiều quay quyết định hướng tác động của các cánh bánh công tác lên dòng dầu. RY50-32-160 phải hoạt động đúng chiều quay thiết kế. Nếu động cơ quay ngược, bánh công tác vẫn chuyển động nhưng khả năng tạo lưu lượng và cột áp sẽ giảm đáng kể.

Lưu lượng và cột áp phụ thuộc vào điểm làm việc

Ở điều kiện thiết kế, RY50-32-160 có lưu lượng 12,5 m³/h và cột áp 30 m. Tuy nhiên, trong thực tế, lưu lượng và cột áp có thể thay đổi tùy theo trở lực đường ống, độ mở van và đặc tính của toàn bộ hệ thống.

Do đó, nguyên lý ly tâm của bơm không chỉ phụ thuộc vào tốc độ bánh công tác mà còn chịu ảnh hưởng trực tiếp từ điều kiện làm việc phía hút và phía xả.

Nguyên lý hoạt động ly tâm đặc trưng của bơm dầu truyền nhiệt RY50-32-160 là quá trình bánh công tác quay với tốc độ khoảng 2.900 vòng/phút, hút dầu vào vùng tâm, truyền năng lượng cho dầu và đẩy dầu ra phía ngoài nhờ chuyển động ly tâm. Dầu sau đó đi qua thân bơm, được chuyển một phần động năng thành áp năng và đưa ra cửa xả.

Quá trình hút, gia tốc và đẩy dầu diễn ra liên tục, giúp RY50-32-160 duy trì dòng tuần hoàn khoảng 12,5 m³/h với cột áp 30 m. Bánh công tác, tốc độ quay, trạng thái đầy dầu trong thân bơm và điều kiện đường hút là những yếu tố trực tiếp quyết định hiệu quả của nguyên lý hoạt động ly tâm trên bơm RY50-32-160.
