Nguyên lý hoạt động chi tiết của dòng Bơm khí hóa lỏng YAB35-5

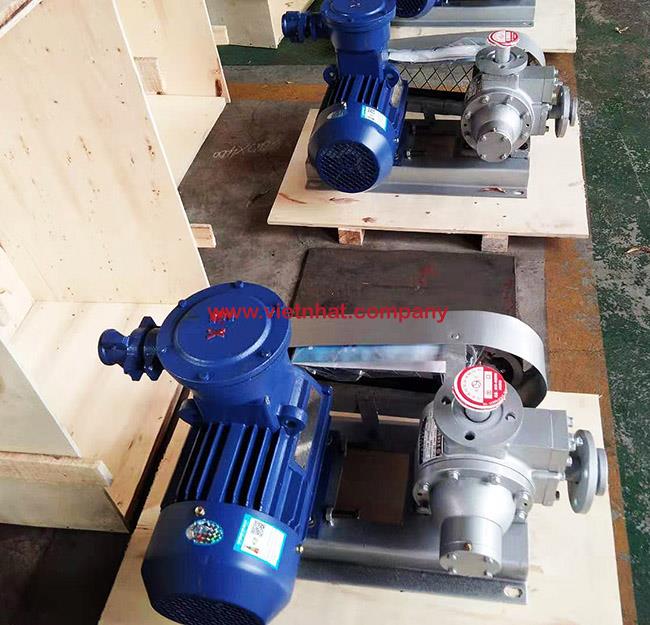

Giới thiệu về Bơm khí hóa lỏng YAB35-5
Bơm khí hóa lỏng YAB35-5 là dòng bơm chuyên dụng được thiết kế để vận chuyển các loại chất lỏng dễ bay hơi, dễ cháy hoặc có tính chất hóa học đặc thù như amoni lỏng, metanol, dimetyl amoni, propylen oxit, benzen thô, etylen oxit và butadien. Với lưu lượng 35m³/h, tốc độ quay 780r.P.m, áp suất làm việc 2.0 MPa và công suất động cơ 11KW, dòng bơm này phù hợp cho các hệ thống vận chuyển chất lỏng trong ngành khí đốt, dầu khí, hóa chất, dược phẩm và luyện kim.
Điểm quan trọng khi tìm hiểu nguyên lý hoạt động chi tiết của dòng Bơm khí hóa lỏng YAB35-5 là phải hiểu rõ cách bơm tạo ra lực hút, lực đẩy, kiểm soát áp suất và duy trì khả năng làm kín trong suốt quá trình vận hành.
Cấu tạo cơ bản liên quan đến nguyên lý hoạt động của Bơm khí hóa lỏng YAB35-5
Thân bơm bằng gang hợp kim chịu mài mòn
Thân bơm của Bơm khí hóa lỏng YAB35-5 được chế tạo từ gang hợp kim chịu mài mòn mật độ cao. Sau quá trình gia công, bề mặt bên trong thân bơm có độ nhẵn cao, giúp chất lỏng di chuyển ổn định hơn, giảm ma sát và hạn chế tình trạng rò rỉ trong quá trình bơm amoni lỏng hoặc các dung dịch dễ bay hơi.
Thân bơm không chỉ đóng vai trò chứa chất lỏng mà còn là khoang làm việc chính, nơi quá trình hút, nén và đẩy chất lỏng diễn ra liên tục.
Cánh trượt chịu mài mòn cao
Cánh trượt là bộ phận rất quan trọng trong nguyên lý hoạt động chi tiết của dòng Bơm khí hóa lỏng YAB35-5. Khi trục bơm quay, các cánh trượt chuyển động theo lực ly tâm và tạo ra các khoang thể tích thay đổi bên trong buồng bơm.
Cánh trượt của bơm được chế tạo theo công thức đặc biệt, có độ bền, độ dẻo dai và khả năng chống mài mòn cao. Nhờ đó, bơm có thể làm việc ổn định với các chất lỏng dễ bay hơi và có yêu cầu an toàn cao.
Hệ thống vòng đệm làm kín
Vòng đệm của Bơm khí hóa lỏng YAB35-5 có nhiệm vụ ngăn không cho chất lỏng rò rỉ ra bên ngoài. Đây là chi tiết đặc biệt quan trọng vì các chất như amoni lỏng, metanol, etylen oxit hoặc butadien đều có đặc tính dễ bay hơi, dễ cháy hoặc có thể gây nguy hiểm nếu rò rỉ.
Khả năng làm kín mạnh mẽ chính là một trong những đặc điểm nổi bật giúp Bơm khí hóa lỏng YAB35-5 phù hợp với môi trường hóa chất, dầu khí và khí hóa lỏng.
Nguyên lý hoạt động chi tiết của dòng Bơm khí hóa lỏng YAB35-5
Giai đoạn khởi động và truyền động
Khi bơm bắt đầu vận hành, động cơ YB160M-4 công suất 11KW sẽ truyền chuyển động quay đến trục bơm. Với tốc độ quay 780r.P.m, trục bơm kéo theo rotor và các cánh trượt bên trong buồng bơm hoạt động.
Ở giai đoạn này, năng lượng điện từ động cơ được chuyển hóa thành năng lượng cơ học. Năng lượng cơ học này là cơ sở để tạo ra lực hút và lực đẩy chất lỏng trong toàn bộ quá trình vận hành của Bơm khí hóa lỏng YAB35-5.
Giai đoạn tạo lực hút chất lỏng
Khi rotor quay, các cánh trượt di chuyển trong rãnh cánh và áp sát vào thành trong của thân bơm. Do kết cấu lệch tâm giữa rotor và buồng bơm, thể tích giữa các cánh trượt sẽ liên tục thay đổi.
Tại khu vực cửa hút, thể tích khoang bơm tăng dần. Khi thể tích tăng, áp suất trong khoang giảm xuống, tạo ra vùng áp suất thấp. Nhờ sự chênh lệch áp suất này, chất lỏng từ đường ống hút sẽ được đưa vào buồng bơm.
Đối với Bơm khí hóa lỏng YAB35-5, kích thước đường kính hút xả 3 inch giúp quá trình hút chất lỏng diễn ra ổn định, đáp ứng lưu lượng lớn 35m³/h trong điều kiện vận hành phù hợp.
Giai đoạn giữ và vận chuyển chất lỏng trong buồng bơm
Sau khi chất lỏng đi vào buồng bơm, các khoang được tạo bởi cánh trượt và thành bơm sẽ giữ chất lỏng bên trong. Khi rotor tiếp tục quay, các khoang này di chuyển theo hướng từ cửa hút sang cửa xả.
Trong giai đoạn này, chất lỏng không bị khuấy mạnh như một số dạng bơm khác, mà được vận chuyển theo từng khoang thể tích tương đối ổn định. Đây là lý do Bơm khí hóa lỏng YAB35-5 có thể vận chuyển các chất lỏng dễ bay hơi mà vẫn hạn chế hiện tượng dao động dòng chảy.
Cơ chế vận chuyển này cũng giúp bơm làm việc êm hơn, giảm xung động áp suất và hỗ trợ duy trì độ ổn định cho toàn bộ hệ thống đường ống.
Giai đoạn nén và đẩy chất lỏng ra ngoài
Khi các khoang chứa chất lỏng tiến gần đến cửa xả, thể tích trong khoang bắt đầu giảm dần. Khi thể tích giảm, áp suất bên trong khoang tăng lên, tạo lực đẩy chất lỏng ra khỏi buồng bơm và đi vào đường ống xả.
Với chênh lệch áp suất 0.5MPa và áp suất làm việc 2.0 MPa, Bơm khí hóa lỏng YAB35-5 có khả năng tạo áp lực ổn định để vận chuyển chất lỏng trong hệ thống công nghiệp. Quá trình hút, giữ, nén và đẩy được lặp lại liên tục, tạo thành chu trình làm việc khép kín của bơm.
Vai trò của cánh trượt trong nguyên lý hoạt động của Bơm khí hóa lỏng YAB35-5
Cánh trượt tạo khoang hút và khoang đẩy
Cánh trượt là bộ phận trực tiếp tạo ra sự thay đổi thể tích trong buồng bơm. Khi rotor quay, cánh trượt trượt ra vào theo rãnh và luôn tiếp xúc với thành bơm. Chính sự chuyển động này tạo nên các khoang hút và khoang đẩy.
Trong nguyên lý hoạt động chi tiết của dòng Bơm khí hóa lỏng YAB35-5, cánh trượt quyết định phần lớn đến khả năng hút chất lỏng, độ ổn định của lưu lượng và hiệu quả vận chuyển.
Cánh trượt giúp duy trì lưu lượng 35m³/h
Với thiết kế phù hợp, hệ thống cánh trượt của Bơm khí hóa lỏng YAB35-5 cho phép bơm đạt lưu lượng 35m³/h. Đây là mức lưu lượng phù hợp cho các hệ thống cần vận chuyển lượng chất lỏng lớn trong ngành khí hóa lỏng, hóa chất và dầu khí.
Nếu cánh trượt bị mài mòn hoặc không còn áp sát thành bơm, hiệu suất hút và đẩy sẽ giảm. Vì vậy, vật liệu chống mài mòn của cánh trượt đóng vai trò rất quan trọng trong việc duy trì hiệu suất lâu dài cho bơm.
Cơ chế làm kín trong quá trình hoạt động của Bơm khí hóa lỏng YAB35-5
Ngăn rò rỉ chất lỏng dễ bay hơi
Một trong những yêu cầu quan trọng nhất khi vận hành Bơm khí hóa lỏng YAB35-5 là kiểm soát rò rỉ. Các chất như amoni lỏng, metanol, propylen oxit, etylen oxit và butadien có tính bay hơi cao, nếu rò rỉ ra môi trường có thể gây nguy hiểm cho người vận hành và hệ thống sản xuất.
Hệ thống vòng đệm của bơm giúp tạo lớp làm kín tại các vị trí dễ phát sinh rò rỉ, đặc biệt là khu vực trục bơm. Nhờ đó, chất lỏng được giữ ổn định bên trong buồng bơm trong suốt quá trình vận hành.
Hỗ trợ bơm làm việc an toàn ở áp suất 2.0 MPa
Áp suất làm việc của Bơm khí hóa lỏng YAB35-5 đạt 2.0 MPa, vì vậy hệ thống làm kín phải đảm bảo chịu được áp lực trong quá trình bơm hoạt động. Khi vòng đệm hoạt động tốt, bơm có thể duy trì áp suất ổn định, hạn chế thất thoát chất lỏng và giảm nguy cơ mất an toàn.
Khả năng làm kín mạnh mẽ cũng là lý do dòng bơm này được sử dụng rộng rãi trong các môi trường có yêu cầu kỹ thuật nghiêm ngặt.
Nguyên lý kiểm soát áp suất của Bơm khí hóa lỏng YAB35-5
Duy trì chênh lệch áp suất 0.5MPa
Trong quá trình vận hành, Bơm khí hóa lỏng YAB35-5 tạo ra chênh lệch áp suất 0.5MPa giữa đầu hút và đầu xả. Chênh lệch áp suất này giúp chất lỏng được hút vào và đẩy ra liên tục theo đúng hướng dòng chảy.
Nếu chênh lệch áp suất quá thấp, bơm có thể không đủ lực để vận chuyển chất lỏng. Nếu áp suất tăng bất thường, hệ thống có thể gặp nguy cơ quá tải. Vì vậy, việc kiểm soát áp suất là yếu tố quan trọng để bơm vận hành ổn định và an toàn.
Phối hợp giữa tốc độ quay và lưu lượng
Tốc độ quay 780r.P.m có ảnh hưởng trực tiếp đến lưu lượng và hiệu suất làm việc của Bơm khí hóa lỏng YAB35-5. Khi rotor quay đều, các cánh trượt sẽ tạo ra chu trình hút và đẩy liên tục, giúp bơm đạt lưu lượng thiết kế 35m³/h.
Sự phối hợp giữa tốc độ quay, công suất động cơ 11KW, kích thước hút xả 3 inch và kết cấu cánh trượt giúp bơm vận chuyển chất lỏng với hiệu quả cao trong điều kiện làm việc phù hợp.
Khả năng vận hành với chất lỏng dễ bay hơi
Phù hợp với amoni lỏng và các dung môi công nghiệp
Bơm khí hóa lỏng YAB35-5 được thiết kế để vận chuyển các loại chất lỏng có tính bay hơi cao như amoni lỏng, metanol, dimetyl amoni, propylen oxit, benzen thô, etylen oxit và butadien. Những chất này yêu cầu thiết bị bơm phải có khả năng làm kín tốt, vật liệu bền và khả năng kiểm soát áp suất ổn định.
Nguyên lý cánh trượt của bơm giúp chất lỏng được vận chuyển đều, giảm hiện tượng va đập dòng chảy và hạn chế nguy cơ thất thoát hơi trong quá trình bơm.
Làm việc trong phạm vi nhiệt độ ±40°C
Phạm vi nhiệt độ làm việc của Bơm khí hóa lỏng YAB35-5 là ±40°C. Điều này cho phép bơm hoạt động trong nhiều điều kiện môi trường khác nhau, đặc biệt tại các nhà máy hóa chất, kho khí hóa lỏng, trạm chiết nạp hoặc hệ thống vận chuyển chất lỏng công nghiệp.
Khi hoạt động trong dải nhiệt độ phù hợp, các chi tiết như cánh trượt, vòng đệm, trục bơm và thân bơm sẽ duy trì độ ổn định tốt hơn, giúp kéo dài tuổi thọ thiết bị.
Ưu điểm từ nguyên lý hoạt động của Bơm khí hóa lỏng YAB35-5
Dòng chảy ổn định, hạn chế rung động
Nhờ nguyên lý làm việc bằng cánh trượt, Bơm khí hóa lỏng YAB35-5 tạo ra dòng chảy tương đối đều và ổn định. Quá trình hút và đẩy diễn ra liên tục, giúp giảm rung động trong hệ thống đường ống.
Điều này đặc biệt quan trọng khi bơm vận chuyển các chất lỏng dễ bay hơi, bởi dòng chảy ổn định sẽ giúp hạn chế biến động áp suất và giảm nguy cơ phát sinh sự cố.
Khả năng làm kín tốt, hạn chế rò rỉ
Đặc điểm nổi bật của Bơm khí hóa lỏng YAB35-5 là khả năng làm kín mạnh mẽ. Hệ thống vòng đệm chất lượng cao giúp ngăn chất lỏng rò rỉ ra bên ngoài, đặc biệt khi bơm làm việc với amoni lỏng hoặc các dung môi dễ bay hơi.
Khả năng chống rò rỉ không chỉ giúp bảo vệ môi trường làm việc mà còn góp phần tiết kiệm nguyên liệu và nâng cao an toàn sản xuất.
Độ bền cao nhờ vật liệu chịu mài mòn
Cánh trượt và vòng đệm được chế tạo với khả năng chống mài mòn, độ dẻo dai và độ bền cao. Thân bơm bằng gang hợp kim chịu mài mòn cũng giúp thiết bị hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Nhờ vậy, Bơm khí hóa lỏng YAB35-5 có thể đáp ứng yêu cầu vận hành liên tục trong các ngành khí đốt, dầu khí, hóa chất, dược phẩm và luyện kim.
Lưu ý khi vận hành Bơm khí hóa lỏng YAB35-5
Kiểm tra hệ thống trước khi khởi động
Trước khi vận hành Bơm khí hóa lỏng YAB35-5, cần kiểm tra đường ống hút xả, tình trạng van, áp suất hệ thống, độ kín của các mối nối và tình trạng động cơ. Việc kiểm tra ban đầu giúp hạn chế các lỗi như chạy khô, tắc đường ống, quá áp hoặc rò rỉ chất lỏng.
Không để bơm chạy khô
Do Bơm khí hóa lỏng YAB35-5 làm việc theo nguyên lý cánh trượt, chất lỏng bên trong buồng bơm cũng góp phần làm mát và hỗ trợ bôi trơn trong quá trình vận hành. Nếu bơm chạy khô, cánh trượt và vòng đệm có thể bị mài mòn nhanh, làm giảm hiệu suất và tuổi thọ thiết bị.
Theo dõi áp suất trong quá trình làm việc
Trong quá trình vận hành, cần theo dõi áp suất đầu hút, áp suất đầu xả và tình trạng dòng chảy. Nếu áp suất tăng giảm bất thường, cần dừng kiểm tra để tránh ảnh hưởng đến buồng bơm, cánh trượt, vòng đệm và hệ thống đường ống.
Nguyên lý hoạt động chi tiết của dòng Bơm khí hóa lỏng YAB35-5 dựa trên cơ chế cánh trượt tạo ra sự thay đổi thể tích trong buồng bơm. Khi rotor quay ở tốc độ 780r.P.m, các cánh trượt tạo lực hút tại cửa vào, giữ chất lỏng trong các khoang bơm, sau đó nén và đẩy chất lỏng ra cửa xả với lưu lượng 35m³/h.
Với áp suất làm việc 2.0 MPa, chênh lệch áp suất 0.5MPa, động cơ YB160M-4 công suất 11KW, đường kính hút xả 3 inch và khả năng làm kín mạnh mẽ, Bơm khí hóa lỏng YAB35-5 là thiết bị phù hợp để vận chuyển amoni lỏng, metanol, propylen oxit, benzen thô, etylen oxit, butadien và nhiều chất lỏng dễ bay hơi khác.
Nhờ cấu tạo bền chắc, cánh trượt chống mài mòn, thân bơm gang hợp kim chịu lực và hệ thống vòng đệm làm kín hiệu quả, Bơm khí hóa lỏng YAB35-5 đáp ứng tốt yêu cầu vận hành an toàn, ổn định và hiệu quả trong các ngành khí đốt, dầu khí, hóa chất, dược phẩm và luyện kim.
